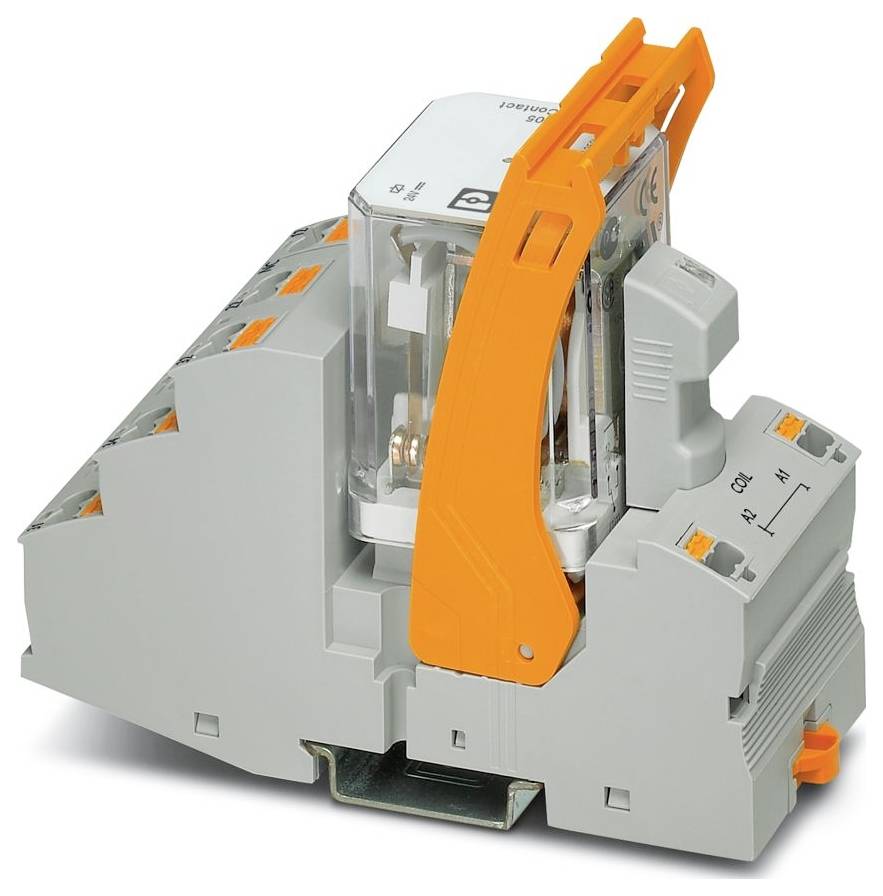

Similar a la imagen
Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Módulo de relé 3 contactos inversores 5 UD(S).
Tipo de producto
Módulo de relé
tipo de contacto
3 contactos inversores
Tensión de encendido (máx.)
440 V/AC
tipo
RIF-4-RPT-LDP-24DC/3X21
conexión
Conexión de fuerza de resorte Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
109,24 €
3
3% = 9,09 €
106,21 €
5
4% = 21,20 €
105,00 €
10
5% = 50,60 €
104,18 €
25
5% = 148,75 €
103,29 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 5 UD(S).)
Total (109,24 € / Unidad)
109,24 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: RIFLINE complete
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,14 mm² ... 2,5 mm² (casquillo con funda de plástico); 0,14 mm² ... 1 mm² (casquillo con funda de plástico, dos conductores en terminal doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14 (rígido); 26 ... 14 (flexible)
- Ancho: 43 mm
- Altura: 111 mm
- Profundidad: 90 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: III
- Nivel de contaminación: 2
- Longitud de desprendimiento: 10 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 1,34 W
- Diámetro: 3,2 mm
- Modo de funcionamiento: 100% ED
- Rango de voltaje de entrada: 20,4 V CC ... 26,4 V CC (20 °C)
- Dimensiones del artículo: Dimensiones del artículo
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Circuito de protección: Diodo de libre circulación
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 440 V CA; 250 V CC
- Aplicación: Universal
- Pozo: Pozo
- Corriente máxima de irrupción: 50 A (20 ms, contacto normalmente abierto)
- Aislamiento: Aislamiento básico
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 20 de enero de 2026
- Tensión de entrada nominal UN: 24 V CC
- Rango de tensión de entrada con respecto a UN: ver diagrama
- Corriente de entrada típica en UN: 56 mA
- Indicador de tensión de funcionamiento: LED amarillo
- Configuración de contactos: 3 contactos de conmutación
- Corriente continua máxima: 10 A (ver diagrama)
- Clase de inflamabilidad según UL 94 (carcasa): V2 (carcasa)
- Tensión nominal de aislamiento: 250 V CA
- Tensión de impulso nominal: 4 kV
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT I (relé)
- Conmutación: Conmutación
- Vida útil mecánica: aprox. 107 ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 2,5 kVrms (50 Hz, 1 min, bobinado/contacto)
- Lado del patógeno: Lado patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 20 ms
- Tiempo de recaída típico: 20 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgNi
- Tensión mínima de conmutación: 10 V (24 mA)
- Corriente de conmutación mínima: 10 mA (24 V)
- Potencia de ruptura (carga resistiva) máxima: 240 W (24 V CC); 124 W (48 V CC); 108 W (60 V CC); 52 W (110 V CC); 70 W (220 V CC); 2500 VA (250 V CA); 4000 VA (440 V CA)
- Tensión de prueba (contacto/contacto): 2,5 kVeff (50 Hz, 1 min, contacto/contacto)
- Carga del motor según UL 508: 1/3 HP, 120 V CA (motor monofásico de CA); 1/2 HP, 240 V CA (motor monofásico de CA); 1/2 HP, 240 V CA (motor trifásico)
- Página de contacto: Página de contacto
- Tensión de la bobina: 24 V CC
- Categoría de uso Esquema CB (IEC 60947-5-1): AC15, 1,5 A/240 V (normalmente abierto); DC13, 2 A/240 V (normalmente abierto)
- Carga del motor trifásico: 1500 W
- Tipo de producto
Módulo de relé
- tipo
RIF-4-RPT-LDP-24DC/3X21
- conexión
Conexión de fuerza de resorte Push-In
- Tensión de reacción (mín.)
20.4 V/DC
- Tensión de reacción (máx.)
26.4 V/DC
- Tiempo de reacción
20 ms
- Tiempo de retardo
20 ms
- tipo de contacto
3 contactos inversores
- Material de contacto
AgNi
- Tensión de encendido (máx.)
440 V/AC
- Max. Capacidad de conmutación
4000 VA
- características especiales
Con estribo de sujeción
IP20
- Máx. Temperatura
85 °C
- min temperatura.
-40 °C
- Profundidad
90 mm
- Anchura
43 mm
- Altura
111 mm
- Dimen.
(Anch. x Alt. x Prof.) 43 x 111 x 90 mm
- Contenido
5 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Módulo de relé 3 contactos inversores 5 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Módulo de relé 3 contactos inversores 5 UD(S).
Descripción
Módulo de relé preensamblado con conexión a presión, compuesto por: zócalo de relé, relé de contacto de potencia y soporte de montaje. Configuración de contactos: 3 contactos de conmutación. Tensión de entrada: 24 V CC
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
