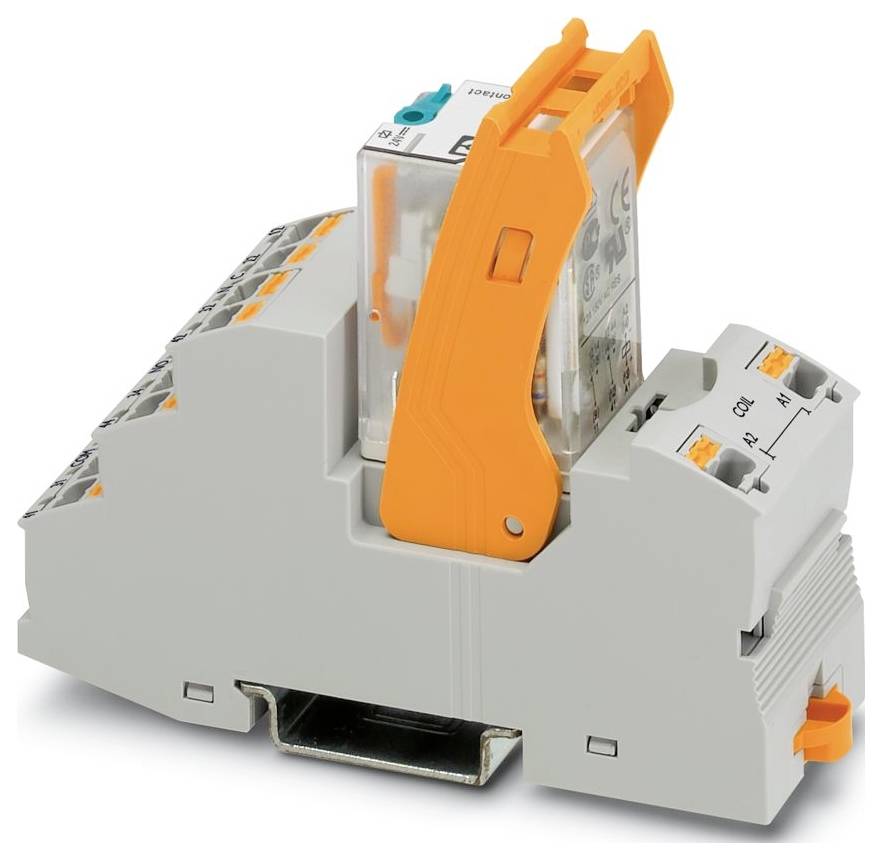

Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Módulo de relé 2 contactos inversores Piece 10 UD(S).
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
2 contactos inversores
Tensión de encendido (máx.)
250 V DC/AC
tipo
RIF-2-RPT-LDP-24DC/2X21
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
100,83 €
3
3% = 8,37 €
98,04 €
5
4% = 19,55 €
96,92 €
10
5% = 46,50 €
96,18 €
25
5% = 137,25 €
95,34 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 10 UD(S).)
Total (100,83 € / Unidad)
100,83 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: RIFLINE complete
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (casquillo con funda de plástico); 0,14 mm² ... 1 mm² (casquillo con funda de plástico, dos conductores en terminal doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 26 ... 16 (rígido); 26 ... 16 (flexible)
- Ancho: 31 mm
- Altura: 96 mm
- Profundidad: 75 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: III
- Grado de contaminación: 2 (tensión nominal 230/400 V)
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 1,01 W
- Diámetro: 3,2 mm
- Modo de funcionamiento: 100% ED
- Rango de voltaje de entrada: 19,2 V CC ... 30 V CC (20 °C)
- Dimensiones del artículo: Dimensiones del artículo
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Circuito de protección: Diodo de libre circulación
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 250 V CA/CC
- Aplicación: Universal
- Pozo: Pozo
- Corriente máxima de irrupción: 30 A (20 ms, contacto normalmente abierto)
- Aislamiento: Aislamiento básico
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 20 de enero de 2026
- Tensión de entrada nominal UN: 24 V CC
- Rango de tensión de entrada en relación con UN: véase el diagrama.
- Corriente de entrada típica en UN: 42 mA
- Indicador de tensión de funcionamiento: LED amarillo
- Configuración de contactos: 2 contactos de conmutación
- Corriente continua máxima: 10 A (ver diagrama)
- Clase de inflamabilidad según UL 94 (carcasa): V2 (carcasa)
- Tensión nominal de aislamiento: 250 V CA
- Tensión de impulso nominal: 4 kV
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT I (relé)
- Conmutación: Conmutación
- Vida útil mecánica: aprox. 2 x 10⁷ ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 2,5 kVrms (50 Hz, 1 min., (Bobina/Contacto)
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 13 ms
- Tiempo de recaída típico: 14 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgNi
- Tensión mínima de conmutación: 5 V (24 mA)
- Corriente de conmutación mínima: 5 mA (24 V)
- Potencia máxima de conmutación (carga resistiva): 240 W (a 24 V CC); 124 W (a 48 V CC); 108 W (a 60 V CC); 52 W (a 110 V CC); 48 W (a 220 V CC); 2500 VA (a 250 V CA)
- Capacidad de conmutación: 2 A (a 24 V, CC13); 0,22 A (a 120 V, CC13); 0,11 A (a 250 V, CC13); 3 A (a 120 V, CA15); 1,5 A (a 240 V, CA15)
- Tensión de prueba (contacto/contacto): 2,5 kVeff (50 Hz, 1 min, contacto/contacto)
- Tensión de la bobina: 24 V CC
- Tipo de embalaje
Piece
- Tipo de producto
Módulo de relé
- tipo
RIF-2-RPT-LDP-24DC/2X21
- conexión
Conexión de fuerza de resorte Push-In
- Tensión de reacción (mín.)
19.2 V/DC
- Tensión de reacción (máx.)
30 V/DC
- Tiempo de reacción
13 ms
- Tiempo de retardo
14 ms
- tipo de contacto
2 contactos inversores
- Material de contacto
AgNi
- Tensión de encendido (máx.)
250 V DC/AC
- Max. Capacidad de conmutación
2500 VA
- características especiales
Con estribo de sujeción
IP20
- Máx. Temperatura
85 °C
- min temperatura.
-40 °C
- Profundidad
75 mm
- Anchura
31 mm
- Altura
96 mm
- Dimen.
(Anch. x Alt. x Prof.) 31 x 96 x 75 mm
- Contenido
10 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Módulo de relé 2 contactos inversores Piece 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Módulo de relé 2 contactos inversores Piece 10 UD(S).
Descripción
Módulo de relé preensamblado con conexión a presión, compuesto por: zócalo de relé, relé de contacto de potencia y soporte de montaje. Configuración de contactos: 2 contactos de conmutación. Tensión de entrada: 24 V CC
