Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Módulo de relé 1 contacto inversor Piece 10 UD(S).

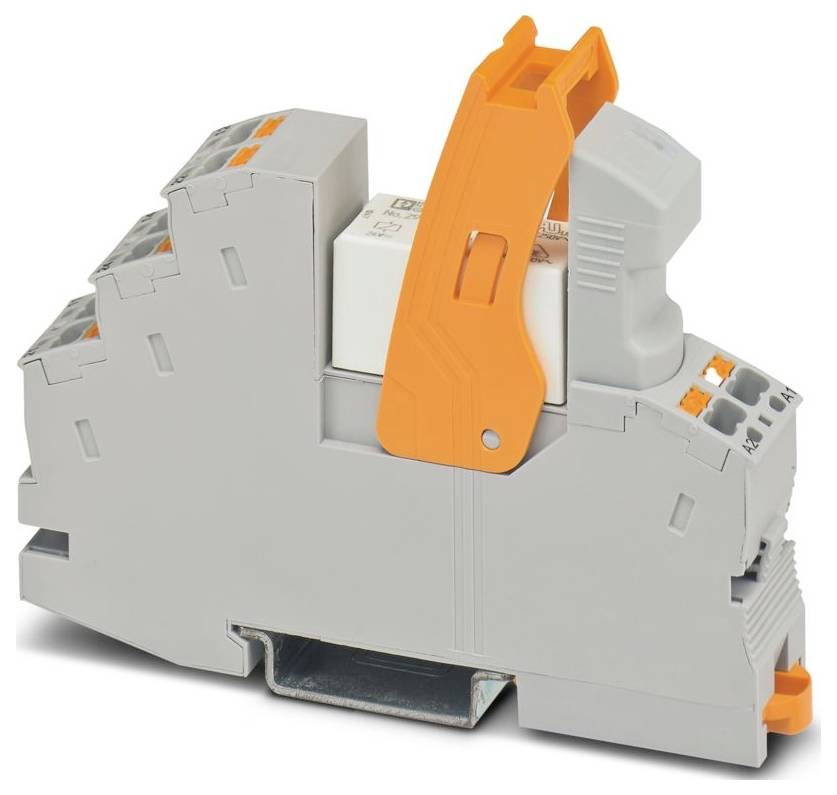

Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Módulo de relé 1 contacto inversor Piece 10 UD(S).-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto inversor
Tensión de encendido (máx.)
250 V DC/AC
tipo
RIF-1-RPT-LV-120AC/1X21
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
12 Set(s)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
96,63 €
3
3% = 8,04 €
93,95 €
5
4% = 18,75 €
92,88 €
10
5% = 44,60 €
92,17 €
25
5% = 131,75 €
91,36 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (96,63 € / Unidad)
96,63 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: RIFLINE complete
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (casquillo con funda de plástico); 0,14 mm² ... 1 mm² (casquillo con funda de plástico, dos conductores en terminal doble)
  • Sección transversal del conductor rígido: 0,14 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 26 ... 16 (rígido); 26 ... 16 (flexible)
  • Ancho: 16 mm
  • Altura: 96 mm
  • Profundidad: 75 mm
  • Color: gris (RAL 7042)
  • Condiciones ambientales: Condiciones ambientales
  • Temperatura ambiente (funcionamiento): -40 °C ... 50 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Reglamentos: IEC 60947-5-1
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Longitud de desprendimiento: 8 mm
  • Posición de montaje deseada
  • Instrucciones de funcionamiento: Puente FBS 2-6... para el lado de entrada (A2) y puente FBS-2-8... para el lado de salida (11/21).
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 0,96 W
  • Diámetro: 3,2 mm
  • Modo de funcionamiento: 100% ED
  • Rango de voltaje de entrada: 96 V CA ... 138 V CA (20 °C)
  • Dimensiones del artículo: Dimensiones del artículo
  • Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
  • Circuito de protección: Varistor
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC
  • Aplicación: Universal
  • Pozo: Pozo
  • Corriente máxima de irrupción: 25 A (20 ms, contacto normalmente abierto)
  • Aislamiento: Separación segura entre entrada y salida; aislamiento básico entre los interruptores de conmutación.
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 20 de enero de 2026
  • Tensión de entrada nominal UN: 120 V CA
  • Rango de tensión de entrada en relación con UN: véase el diagrama.
  • Corriente de entrada típica en UN: 8 mA
  • Indicador de tensión de funcionamiento: LED amarillo
  • Configuración de contacto: 1 contacto de cambio
  • Corriente continua máxima: 10 A (ver diagrama)
  • Clase de inflamabilidad según UL 94 (carcasa): V2 (carcasa)
  • Tensión nominal de aislamiento: 250 V CA
  • Tensión de impulso nominal: 6 kV (entrada/salida); 4 kV (entre la (Cambios)
  • Grado de protección (zócalo de relé): IP20 (zócalo de relé)
  • Clase de protección (relé): RT III (relé)
  • Conmutación: Conmutación
  • Vida útil mecánica: aprox. 107 ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 4 kVrms (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): polarizado
  • Tiempo de respuesta típico: 3 ms ... 12 ms
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgNi
  • Tensión mínima de conmutación: 12 V (10 mA)
  • Corriente de conmutación mínima: 10 mA (12 V)
  • Potencia de ruptura (carga resistiva) máxima: 240 W (24 V CC); 58 W (48 V CC); 48 W (60 V CC); 50 W (110 V CC); 80 W (220 V CC); 2500 VA (250 V CA)
  • Vida útil eléctrica: ver diagrama
  • Frecuencia de red: 50~60 Hz
  • Rango de tiempo de recuperación típico: 3 ms ... 20 ms
  • Tensión de la bobina: 120 V CA
  • Esquema de interruptores automáticos de categoría de utilidad (IEC 60947-5-1): AC15, 1,5 A/240 V (normalmente abierto); AC15, 3 A/250 V (normalmente cerrado); DC13, 2 A/24 V (normalmente abierto); DC13, 0,2 A/250 V (normalmente cerrado)
Tipo de embalaje

Piece

Tipo de producto

Módulo de relé

tipo

RIF-1-RPT-LV-120AC/1X21

conexión

Conexión de fuerza de resorte Push-In

Tensión de reacción (mín.)

96 V/AC

Tensión de reacción (máx.)

138 V/AC

Tiempo de reacción

12 ms

Tiempo de retardo

20 ms

tipo de contacto

1 contacto inversor

Material de contacto

AgNi

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

2500 VA

características especiales

Con estribo de sujeción

IP20

Máx. Temperatura

85 °C

min temperatura.

-40 °C

Profundidad

75 mm

Anchura

16 mm

Altura

96 mm

Dimen.

(Anch. x Alt. x Prof.) 16 x 96 x 75 mm

Contenido

10 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579687 Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Módulo de relé 1 contacto inversor Piece 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579687 Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Módulo de relé 1 contacto inversor Piece 10 UD(S).

Descripción

Módulo de relé preensamblado con conexión a presión, que consta de: zócalo de relé, relé de contacto de potencia, módulo de visualización/supresión de interferencias enchufable y soporte de montaje. Configuración de contacto: 1 contacto de conmutación. Tensión de entrada: 120 V CA
