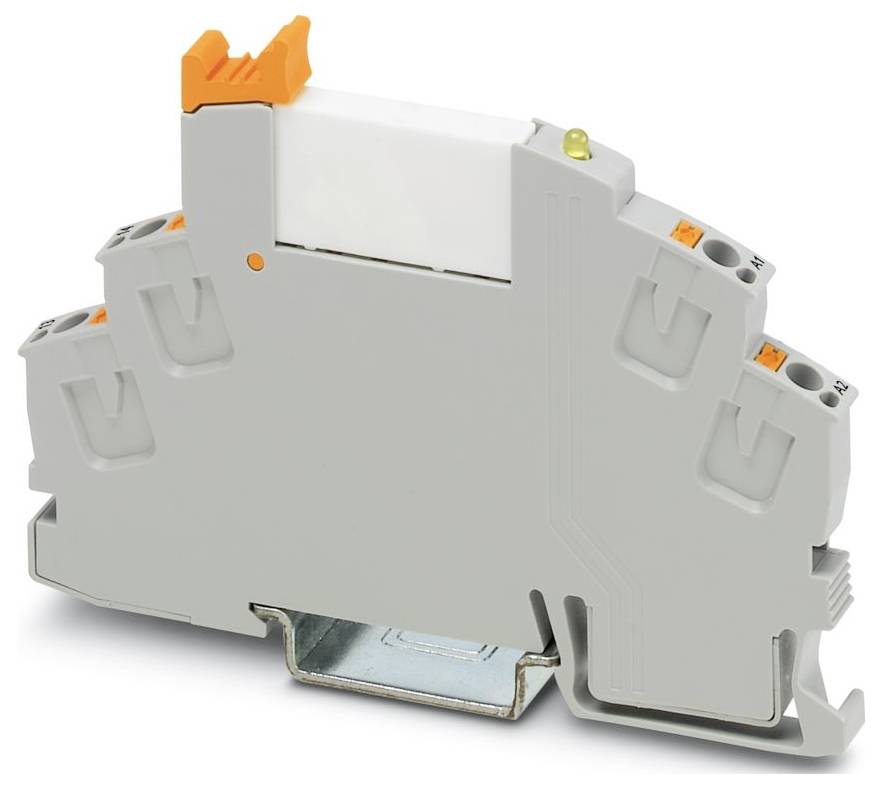

Similar a la imagen
Phoenix Contact RIF-0-RPT-12DC/ 1 Módulo de relé 1 contacto NA 10 UD(S).
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto NA
Tensión de encendido (máx.)
250 V DC/AC
tipo
RIF-0-RPT-12DC/ 1
conexión
Conexión de fuerza de resorte Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
75,62 €
3
3% = 6,27 €
73,53 €
5
4% = 14,65 €
72,69 €
10
5% = 34,90 €
72,13 €
25
5% = 103,00 €
71,50 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 10 UD(S).)
Total (75,62 € / Unidad)
75,62 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: RIFLINE complete
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (casquillo con funda de plástico)
- Sección transversal del conductor rígido: 0,14 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 24 ... 16
- Ancho: 6,2 mm
- Altura: 93 mm
- Profundidad: 66 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: III
- Nivel de contaminación: 2
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 0,19 W
- Modo de funcionamiento: 100% ED
- Rango de voltaje de entrada: 9,6 V CC ... 18 V CC (20 °C)
- Dimensiones del artículo: Dimensiones del artículo
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Circuito de protección: Diodo de libre circulación
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 250 V CA/CC
- Aplicación: Universal
- Corriente máxima de irrupción: 10 A (4 s)
- Aislamiento: separación segura
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 20 de enero de 2026
- Tensión de entrada nominal UN: 12 V CC
- Rango de tensión de entrada en relación con UN: véase el diagrama.
- Corriente de entrada típica en UN: 16 mA
- Indicador de tensión de funcionamiento: LED amarillo
- Configuración de contactos: 1 contacto normalmente abierto
- Corriente continua máxima: 6 A
- Clase de inflamabilidad según UL 94 (carcasa): V2 (carcasa)
- Tensión nominal de aislamiento: 250 V CA
- Tensión de impulso nominal: 6 kV
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT III (relé)
- Conmutación: Conmutación
- Vida útil mecánica: aprox. 2 x 10⁷ ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 4 kVrms (50 Hz, 1 min, bobinado/contacto)
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 5 ms
- Tiempo de recaída típico: 8 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgSnO
- Tensión mínima de conmutación: 5 V (100 mA)
- Corriente de conmutación mínima: 10 mA (12 V)
- Potencia de ruptura (carga resistiva) máxima: 140 W (24 V CC); 20 W (48 V CC); 18 W (60 V CC); 23 W (110 V CC); 40 W (220 V CC); 1500 VA (250 V CA)
- Vida útil eléctrica: ver diagrama
- Voltaje de la bobina: 12 V CC
- Categoría de uso Esquema CB (IEC 60947-5-1): AC15, 3 A/250 V (normalmente abierto); AC15, 1 A/250 V (normalmente cerrado); DC13, 1,5 A/24 V (normalmente abierto); DC13, 0,2 A/110 V (normalmente abierto); DC13, 0,1 A/220 V (normalmente abierto)
- Tipo de producto
Módulo de relé
- tipo
RIF-0-RPT-12DC/ 1
- conexión
Conexión de fuerza de resorte Push-In
- Tensión de reacción (mín.)
9.6 V/DC
- Tensión de reacción (máx.)
18 V/DC
- Tiempo de reacción
5 ms
- Tiempo de retardo
8 ms
- tipo de contacto
1 contacto NA
- Material de contacto
AgSnO
- Tensión de encendido (máx.)
250 V DC/AC
- Max. Capacidad de conmutación
1500 VA
- características especiales
Con diodo de rueda libre
IP20
- Máx. Temperatura
60 °C
- min temperatura.
-40 °C
- Profundidad
66 mm
- Anchura
6.2 mm
- Altura
93 mm
- Dimen.
(Anch. x Alt. x Prof.) 6.2 x 93 x 66 mm
- Contenido
10 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Módulo de relé 1 contacto NA 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Módulo de relé 1 contacto NA 10 UD(S).
Descripción
Módulo de relé preensamblado con conexión a presión, compuesto por: zócalo de relé con eyector y relé de contacto de potencia. Configuración de contactos: 1 contacto normalmente cerrado. Tensión de entrada: 12 V CC
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
