Phoenix Contact REL-MR- 48DC/21 Relé en miniatura Tensión nominal: 48 V/DC 1 contacto inversor 10 UD(S).

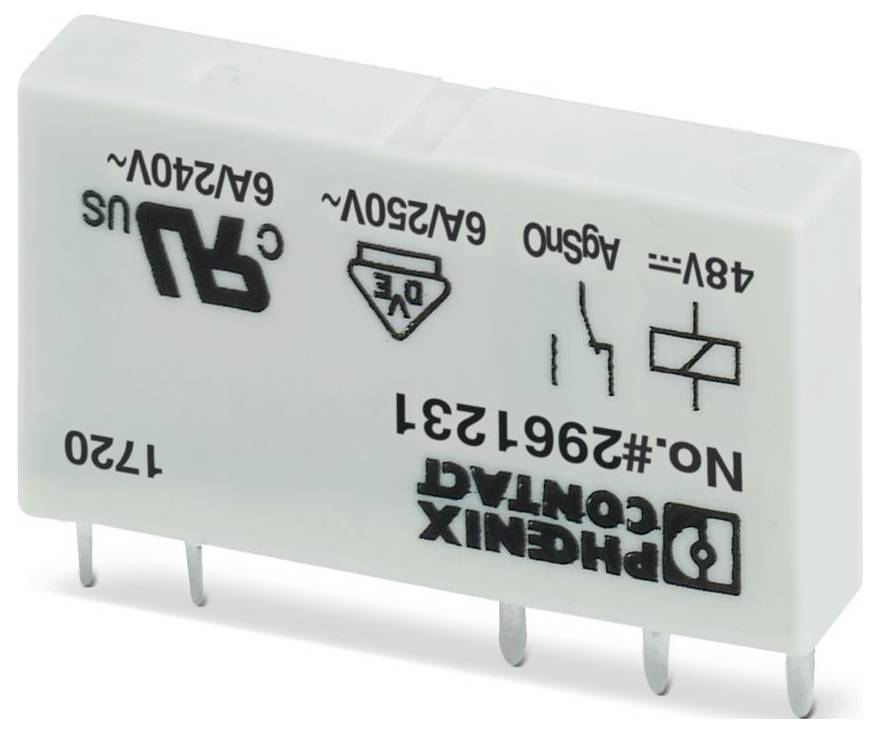

Phoenix Contact REL-MR- 48DC/21 Relé en miniatura Tensión nominal: 48 V/DC 1 contacto inversor 10 UD(S).-0
Similar a la imagen
Tipo de producto
Relé en miniatura
tipo de contacto
1 contacto inversor
Tensión nominal
48 V/DC
Tensión de encendido (máx.)
250 V DC/AC
tipo
REL-MR- 48DC/21
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
100,83 €
3
3% = 8,37 €
98,04 €
5
4% = 19,55 €
96,92 €
10
5% = 46,50 €
96,18 €
25
5% = 137,25 €
95,34 €
Los descuentos por cantidad varían según el vendedor
Total (100,83 € / Unidad)
100,83 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Tipo de conexión: Conexión de enchufe/soldadura
  • Ancho: 5 mm
  • Altura: 28 mm
  • Profundidad: 15 mm
  • Color: blanco (RAL 9010)
  • Condiciones ambientales: Condiciones ambientales
  • Clase de protección: RT III
  • Temperatura ambiente (funcionamiento): -40 °C ... 85 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Estándares/Reglamentos: IEC 60664; EN 50178; EN 61810-1
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 3
  • Posición de montaje deseada
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 0,22 W
  • Modo de funcionamiento: 100% ED
  • Rango de voltaje de entrada: 28,8 V CC ... 132 V CC
  • Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC
  • Corriente máxima de irrupción: 10 A (4 s)
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 05.09.2025
  • Tensión de entrada nominal UN: 48 V CC
  • Corriente de entrada típica en UN: 4,5 mA
  • Configuración de contacto: 1 contacto de cambio
  • Corriente continua máxima: 6 A
  • Conmutación: Conmutación
  • Vida útil mecánica: 2 x 10⁷ ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 4 kV CA (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): no polarizado
  • Tiempo de respuesta típico: 5 ms
  • Tiempo de recaída típico: 2,5 ms
  • Resistencia de la bobina: 10618 Ω ±10 % (a 20 °C)
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgSnO
  • Tensión mínima de conmutación: 5 V (a 100 mA)
  • Corriente de conmutación mínima: 10 mA (a 12 V)
  • Potencia máxima de conmutación (carga resistiva): 140 W (a 24 V CC); 20 W (a 48 V CC); 18 W (a 60 V CC); 23 W (a 110 V CC); 40 W (a 220 V CC); 1500 VA (a 250 V CA)
  • Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,1 A (a 220 V, CC13); 3 A (a 24 V, CA15); 3 A (a 120 V, CA15); 3 A (a 230 V, CA15)
Tipo de producto

Relé en miniatura

tipo

REL-MR- 48DC/21

conexión

Introducir

Soldar

Tiempo de reacción

5 ms

Tiempo de retardo

2.5 ms

tipo de contacto

1 contacto inversor

Material de contacto

AgSnO

Tensión nominal

48 V/DC

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

1500 VA

Potencia de la bobina

0.22 W

características especiales

Lavable (RT III)

RT III

Máx. Temperatura

85 °C

min temperatura.

-40 °C

longitud

15 mm

Anchura

5 mm

Altura

28 mm

Dimen.

(Lon. x Anch. x Alt.) 15 x 5 x 28 mm

Contenido

10 UD(S).

Profundidad

15 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3580397 Phoenix Contact REL-MR- 48DC/21 Relé en miniatura Tensión nominal: 48 V/DC 1 contacto inversor 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3580397 Phoenix Contact REL-MR- 48DC/21 Relé en miniatura Tensión nominal: 48 V/DC 1 contacto inversor 10 UD(S).

Descripción

Relés miniatura enchufables, con contacto de alimentación, 1 contacto conmutado, tensión de entrada 48 V CC.
