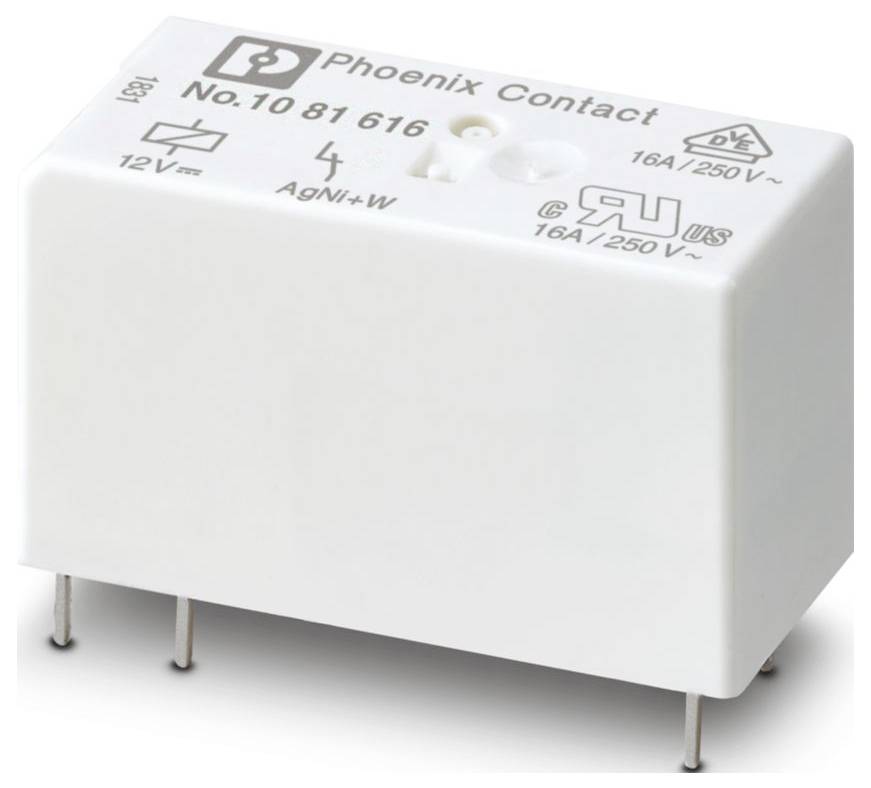

Phoenix Contact REL-MR- 12DC/21HC Relé en miniatura Tensión nominal: 12 V/DC 1 contacto inversor 10 UD(S).

Phoenix Contact REL-MR- 12DC/21HC Relé en miniatura Tensión nominal: 12 V/DC 1 contacto inversor 10 UD(S).-0
Similar a la imagen
Tipo de producto
Relé en miniatura
tipo de contacto
1 contacto inversor
Tensión nominal
12 V/DC
Tensión de encendido (máx.)
250 V DC/AC
tipo
REL-MR- 12DC/21HC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
675 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
36,13 €
3
3% = 3,54 €
34,95 €
5
5% = 8,25 €
34,48 €
10
5% = 19,60 €
34,17 €
25
6% = 57,75 €
33,82 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (36,13 € / Unidad)
36,13 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Tipo de conexión: Conexión de enchufe/soldadura
  • Ancho: 12,7 mm
  • Altura: 29 mm
  • Profundidad: 15,7 mm
  • Color: blanco (RAL 9010)
  • Condiciones ambientales: Condiciones ambientales
  • Clase de protección: RT II
  • Temperatura ambiente (funcionamiento): -40 °C ... 85 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Estándares/Reglamentos: IEC 60664; EN 50178; EN 61810-1
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 3
  • Posición de montaje deseada
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 0,4 W
  • Modo de funcionamiento: 100% ED
  • Rango de voltaje de entrada: 7,8 V CC ... 28,8 V CC
  • Instrucciones de montaje: se pueden colocar una al lado de la otra sin espacio (> 70 °C ≥ 2,5 mm)
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC
  • Corriente máxima de irrupción: 50 A (20 ms)
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 15.01.2026
  • Tensión de entrada nominal UN: 12 V CC
  • Rango de tensión de entrada en relación con UN: véase el diagrama.
  • Corriente de entrada típica en UN: 33 mA
  • Configuración de contacto: 1 contacto de cambio
  • Corriente continua máxima: 16 A
  • Conmutación: Conmutación
  • Incluido en el conjunto: 2906224 RIF-1-RPT-LDP-12DC/1X21
  • Vida útil mecánica: 3 x 10⁷ ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 5 kV CA (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): no polarizado
  • Tiempo de respuesta típico: 7 ms
  • Tiempo de recaída típico: 3 ms
  • Resistencia de la bobina: 360 Ω ±10 % (a 20 °C)
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgNi
  • Tensión mínima de conmutación: 12 V (a 10 mA)
  • Corriente de conmutación mínima: 10 mA (a 12 V)
  • Potencia máxima de conmutación (carga resistiva): 384 W (a 24 V CC); 58 W (a 48 V CC); 48 W (a 60 V CC); 50 W (a 110 V CC); 80 W (a 220 V CC); 4000 VA (a 250 V CA)
  • Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,2 A (a 250 V, CC13); 6 A (a 24 V, CA15); 6 A (a 120 V, CA15); 6 A (a 250 V, CA15)
  • Vida útil eléctrica: ver diagrama
  • Carga del motor según UL 508: 1/2 HP, 120 V CA (Normalmente cerrado); 1 HP, 240 V CA (Normalmente cerrado); 1/3 HP, 120 V CA (Normalmente abierto); 3/4 HP, 240 V CA (Normalmente abierto); 1/4 HP, 200 ... 250 V CA
Tipo de producto

Relé en miniatura

tipo

REL-MR- 12DC/21HC

conexión

Introducir

Soldar

Tensión de reacción (mín.)

7.8 V/DC

Tensión de reacción (máx.)

28.8 V/DC

Tiempo de reacción

7 ms

Tiempo de retardo

3 ms

tipo de contacto

1 contacto inversor

Material de contacto

AgNi

Tensión nominal

12 V/DC

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

4000 VA

Potencia de la bobina

0.4 W

características especiales

Acoplable

Tipo de protección de relé RT II

Máx. Temperatura

85 °C

min temperatura.

-40 °C

longitud

15.7 mm

Anchura

12.7 mm

Altura

29 mm

Dimen.

(Lon. x Anch. x Alt.) 15.7 x 12.7 x 29 mm

Contenido

10 UD(S).

Profundidad

15.7 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3580409 Phoenix Contact REL-MR- 12DC/21HC Relé en miniatura Tensión nominal: 12 V/DC 1 contacto inversor 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3580409 Phoenix Contact REL-MR- 12DC/21HC Relé en miniatura Tensión nominal: 12 V/DC 1 contacto inversor 10 UD(S).

Descripción

Relé de potencia miniatura enchufable, con contacto de potencia para altas corrientes continuas, 1 contacto conmutador, tensión de entrada 12 V CC.
