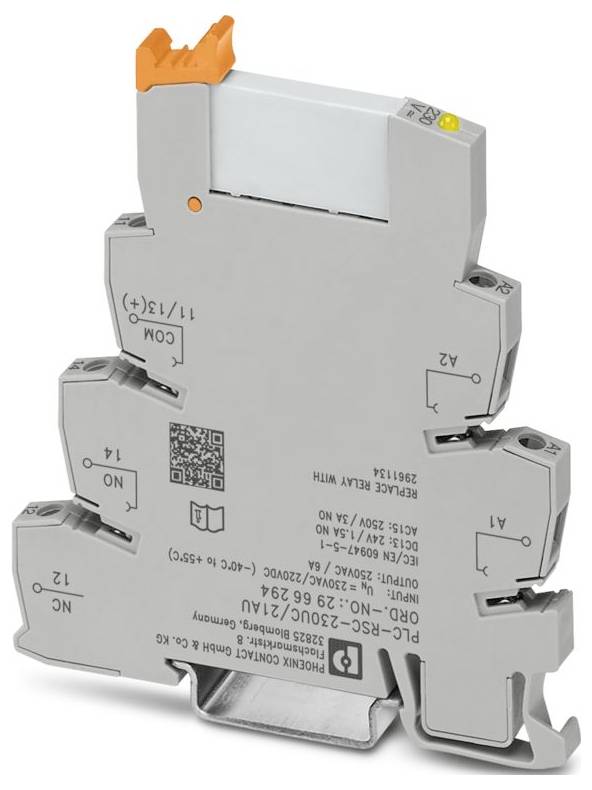

Similar a la imagen
Phoenix Contact PLC-RSC-230UC/21AU Módulo de relé 1 contacto inversor 10 UD(S).
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto inversor
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RSC-230UC/21AU
conexión
Atornillar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 10 UD(S).)
Total (21,00 € / Unidad)
209,99 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Interfaz PLC
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,6 Nm ... 0,8 Nm
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1,5 mm² (fórmula doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14
- Ancho: 6,2 mm
- Altura: 80 mm
- Profundidad: 94 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 55 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: IEC 60947-5-1
- Nota: Los siguientes valores se aplican cuando la capa de oro está dañada.
- Tipo de montaje: montaje en carril DIN
- Categoría de sobretensión: III
- Nivel de contaminación: 3
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 0,74 W
- Modo de funcionamiento: 100% ED
- CE: CE
- Certificado: TAE0000196
- Rango de voltaje de entrada: 179,4 V CA ... 264,5 V CA (20 °C); 171,6 V CC ... 253 V CC (20 °C)
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
- Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
- Circuito de protección: rectificador de puente | rectificador de puente
- Aprobación de construcción naval: Aprobación de construcción naval
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 250 V CA/CC
- Aplicación: Universal
- Corriente de cortocircuito: 200 A (corriente de cortocircuito condicional)
- Corriente máxima de irrupción: 50 mA
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 12.01.2026
- Tensión de entrada nominal UN: 230 V CA; 220 V CC
- Corriente de entrada típica en UN: 3,2 mA (a UN = 230 V CA); 3 mA (a UN = 220 V CC)
- Indicador de tensión de funcionamiento: LED amarillo
- Configuración de contacto: 1 contacto de cambio
- Corriente continua máxima: 6 A
- Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
- UKCA: UKCA
- Datos de construcción naval: Datos de construcción naval
- Temperatura: D
- Humedad: A
- Vibración: B/C
- EMC: B
- Anexo: Se proporcionará la protección requerida de acuerdo con las Reglas. una vez instalado a bordo
- Tensión nominal de aislamiento: 250 V
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Conmutación: Conmutación
- Vida útil mecánica: 2 x 10⁷ ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 4 kV CA (50 Hz, 1 min, bobinado/contacto)
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 7 ms
- Tiempo de recaída típico: 15 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgSnO, chapado en oro duro
- Tensión mínima de conmutación: 5 V (a 100 mA)
- Corriente de conmutación mínima: 10 mA (a 12 V)
- Potencia máxima de conmutación (carga resistiva): 140 W (a 24 V CC); 20 W (a 48 V CC); 18 W (a 60 V CC); 23 W (a 110 V CC); 40 W (a 220 V CC); 1500 VA (a 250 V CA)
- Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,1 A (a 220 V, CC13); 3 A (a 24 V, CA15); 3 A (a 120 V, CA15); 3 A (a 230 V, CA15)
- Cambio: cuando la capa de oro se destruye: Cambio: cuando la capa de oro se destruye
- Propiedades de aislamiento: Bobina/Contacto: Propiedades de aislamiento: Bobina/Contacto
- Tensión nominal de resistencia al impulso: 6 kV
- Tensión nominal (relé electromecánico conectado): 60 V CC
- Fusible de salida: 4 A gL/gG NEOZED
- Tipo de producto
Módulo de relé
- tipo
PLC-RSC-230UC/21AU
- conexión
Atornillar
- Color del fabricante
Gris
- Tensión de reacción (mín.)
179.4 V/AC
- Tensión de reacción (máx.)
264.5 V/AC
- Tiempo de reacción
7 ms
- tipo de contacto
1 contacto inversor
- Material de contacto
AgSnO + chapado de oro duro
- Tensión de encendido (máx.)
250 V DC/AC
- Max. Capacidad de conmutación
1500 VA
- características especiales
Acoplable
IP20
- Máx. Temperatura
55 °C
- min temperatura.
-40 °C
- Profundidad
94 mm
- Anchura
6.2 mm
- Altura
80 mm
- Dimen.
(Anch. x Alt. x Prof.) 6.2 x 80 x 94 mm
- Contenido
10 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3580400 Phoenix Contact PLC-RSC-230UC/21AU Módulo de relé 1 contacto inversor 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3580400 Phoenix Contact PLC-RSC-230UC/21AU Módulo de relé 1 contacto inversor 10 UD(S).
Descripción
Interfaz PLC, compuesta por un terminal básico PLC-BSC.../21 con conexión por tornillo y un relé miniatura enchufable con contactos multicapa de oro, para montaje en carril DIN NS 35/7.5, 1 contacto conmutado, tensión de entrada 230 V CA/220 V CC
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
