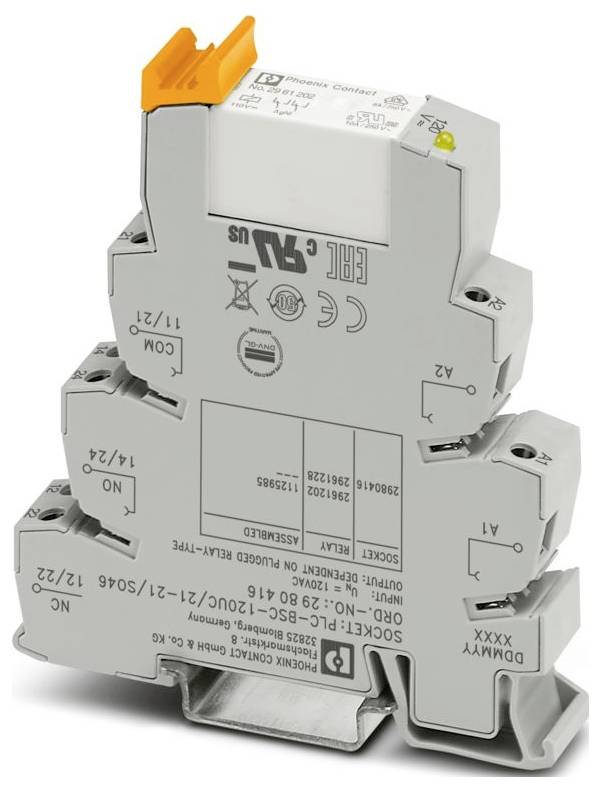

Phoenix Contact PLC-RSC-120UC/21-21/SO46 Módulo de relé 2 contactos inversores 10 UD(S).
Tipo de producto
Módulo de relé
tipo de contacto
2 contactos inversores
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RSC-120UC/21-21/SO46
conexión
Atornillar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 10 UD(S).)
Total (21,50 € / Unidad)
214,99 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Interfaz PLC
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,6 Nm ... 0,8 Nm
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1,5 mm² (fórmula doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14
- Ancho: 14 mm
- Altura: 80 mm
- Profundidad: 94 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 55 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Altitud: ≤ 2000 m
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Categoría de sobretensión: III
- Nivel de contaminación: 3
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Instrucciones de funcionamiento: La protección táctil del artículo debe estar colocada (en caso de voltajes).> El instalador del sistema debe garantizar que se cumpla la siguiente condición: 25 V CA/60 V CC. Es un electrodoméstico empotrado sin protección contra el contacto directo.
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 0,84 W
- Modo de funcionamiento: 100% ED
- CE: CE
- Certificado: TAE0000196
- Rango de voltaje de entrada: 94,8 V CA ... 168 V CA (20 °C); 93,5 V CC ... 168,3 V CC (20 °C)
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
- Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
- Circuito de protección: rectificador de puente; red RC
- Aprobación de construcción naval: Aprobación de construcción naval
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 250 V CA/CC
- Indicador de estado: LED (amarillo)
- Aplicación: Filtro contra interferencias
- Corriente máxima de irrupción: 15 A (300 ms)
- Aislamiento: Aislamiento básico
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 12.01.2026
- Tensión de entrada nominal UN: 120 V CA; 110 V CC
- Corriente de entrada típica en UN: 8,5 mA (50 Hz); 9,5 mA (60 Hz)
- Configuración de contactos: 2 contactos de conmutación
- Corriente continua máxima: 6 A
- UKCA: UKCA
- Datos de construcción naval: Datos de construcción naval
- Temperatura: D
- Humedad: A
- Vibración: B/C
- EMC: B
- Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
- Tensión nominal de aislamiento: 250 V CA
- Tensión de impulso nominal: 4 kV (Aislamiento seguro, aislamiento reforzado y 6 kV entre el circuito de entrada y las trayectorias de corriente de los contactos de salida).
- Propiedades de aislamiento: Distancias de aire y de fuga entre circuitos: Propiedades de aislamiento: Distancias de aire y de fuga entre circuitos
- Distancias de aire y de fuga entre circuitos: Distancias de aire y de fuga entre circuitos
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT III (relé)
- Grado de protección (ubicación de instalación): IP54 (ubicación de instalación)
- Conmutación: Conmutación
- Vida útil mecánica: 3 x 10⁷ ciclos de conmutación
- Tensión de prueba (bobinado/contacto): 4 kVrms (50 Hz, 1 min, bobinado/contacto)
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 8 ms
- Tiempo de recaída típico: 15 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgNi
- Tensión mínima de conmutación: 5 V (10 mA)
- Corriente de conmutación mínima: 10 mA (5 V)
- Potencia de ruptura (carga resistiva) máxima: 144 W (24 V CC); 96 W (48 V CC); 60 W (60 V CC); 44 W (110 V CC); 57 W (220 V CC); 1500 VA (250 V CA)
- Potencia de conmutación mínima: 0,12 W
- Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 250 V, CC13); 3 A (a 24 V, CA15); 3 A (a 250 V, CA15)
- Frecuencia de red: 50~60 Hz
- Tensión nominal (relé electromecánico conectado): 60 V CC
- Tensión de caída típica: 45 V CA
- Nota sobre el material: Nota sobre el material
- Tipo de producto
Módulo de relé
- tipo
PLC-RSC-120UC/21-21/SO46
- conexión
Atornillar
- Tensión de reacción (mín.)
94.8 V/AC
- Tensión de reacción (máx.)
168 V/AC
- Tiempo de reacción
8 ms
- Tiempo de retardo
15 ms
- tipo de contacto
2 contactos inversores
- Material de contacto
AgNi
- Tensión de encendido (máx.)
250 V DC/AC
- Max. Capacidad de conmutación
1500 VA
- características especiales
Con LED
IP20
- Máx. Temperatura
55 °C
- min temperatura.
-40 °C
- Profundidad
94 mm
- Anchura
14 mm
- Altura
80 mm
- Dimen.
(Anch. x Alt. x Prof.) 14 x 80 x 94 mm
- Contenido
10 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Módulo de relé 2 contactos inversores 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Módulo de relé 2 contactos inversores 10 UD(S).
Descripción
Interfaz PLC contra corrientes o tensiones de interferencia en el lado del control. Consta de un terminal básico PLC-BSC-120UC/21-21/SO46 con conexión por tornillo y un relé miniatura enchufable con contacto de potencia de hasta 2 x 8 A, 2 contactos conmutados y tensión de entrada de 120 V CA.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
