Phoenix Contact PLC-RPT-230UC/21HC/SO46 Módulo de relé 1 contacto inversor 10 UD(S).

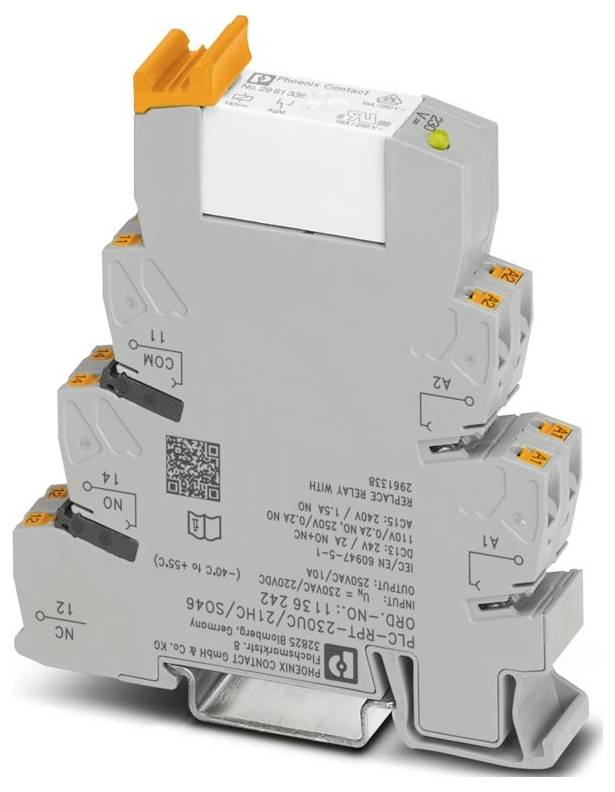

Phoenix Contact PLC-RPT-230UC/21HC/SO46 Módulo de relé 1 contacto inversor 10 UD(S).-0
Similar a la imagen
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto inversor
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RPT-230UC/21HC/SO46
conexión
Conexión de fuerza de resorte Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
3 Set(s)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
180,66 €
3
2% = 13,23 €
176,25 €
5
3% = 30,80 €
174,50 €
10
4% = 73,30 €
173,33 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 10 UD(S).)
Total (180,66 € / Unidad)
180,66 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 3 Set(s) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: Interfaz PLC
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1 mm² (fórmula doble)
  • Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
  • Sección transversal del conductor AWG: 26 ... 14
  • Ancho: 14 mm
  • Altura: 80 mm
  • Profundidad: 94 mm
  • Color: gris (RAL 7042)
  • Condiciones ambientales: Condiciones ambientales
  • Temperatura ambiente (funcionamiento): -40 °C ... 55 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 2000 m
  • Normas/Reglamentos: IEC 60947-5-1
  • Tipo de montaje: montaje en carril DIN
  • Categoría de sobretensión: III
  • Nivel de contaminación: 3
  • Longitud de desprendimiento: 10 mm
  • Posición de montaje deseada
  • Instrucciones de funcionamiento: La protección táctil del artículo debe estar colocada (en caso de voltajes).> El instalador del sistema debe garantizar que se cumpla la siguiente condición: 25 V CA/60 V CC. Es un electrodoméstico empotrado sin protección contra el contacto directo.
  • Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
  • Pérdida de potencia máxima en condiciones nominales: 2,3 W
  • Modo de funcionamiento: 100% ED
  • CE: CE
  • Certificado: TAE0000196
  • Rango de voltaje de entrada: 179,4 V CA ... 264,5 V CA (20 °C); 171,6 V CC ... 253 V CC (20 °C)
  • Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
  • Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
  • Circuito de protección: red RC; rectificador de puente
  • Aprobación de construcción naval: Aprobación de construcción naval
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Tensión máxima de conmutación: 250 V CA/CC
  • Indicador de estado: LED (amarillo)
  • Aplicación: Filtro contra interferencias
  • Corriente máxima de irrupción: 30 A (300 ms, contacto normalmente abierto)
  • Aislamiento: Aislamiento básico
  • Estado de mantenimiento de datos: Estado de mantenimiento de datos
  • Fecha de la última actualización de datos: 11 de diciembre de 2025
  • Tensión de entrada nominal UN: 230 V CA; 220 V CC
  • Corriente de entrada típica en UN: 8,5 mA (50 Hz); 10 mA (60 Hz)
  • Configuración de contacto: 1 contacto de cambio
  • Corriente continua máxima: 6 A; 10 A (el valor se aplica a los terminales 12. Si los terminales 12 están puenteados, se aplica el valor normal.
  • UKCA: UKCA
  • Datos de construcción naval: Datos de construcción naval
  • Temperatura: D
  • Humedad: A
  • Vibración: B/C
  • EMC: B
  • Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
  • Tensión nominal de aislamiento: 250 V CA
  • Tensión de impulso nominal: 4 kV (Aislamiento seguro, aislamiento reforzado y 6 kV entre el circuito de entrada y las trayectorias de corriente de los contactos de salida).
  • Propiedades de aislamiento: Distancias de aire y de fuga entre circuitos: Propiedades de aislamiento: Distancias de aire y de fuga entre circuitos
  • Distancias de aire y de fuga entre circuitos: Distancias de aire y de fuga entre circuitos
  • Grado de protección (zócalo de relé): IP20 (zócalo de relé)
  • Clase de protección (relé): RT II (relé)
  • Grado de protección (ubicación de instalación): IP54 (ubicación de instalación)
  • Conmutación: Conmutación
  • Vida útil mecánica: aprox. 3 x 10⁷ ciclos de conmutación
  • Tensión de prueba (bobinado/contacto): 4 kVrms (50 Hz, 1 min, bobinado/contacto)
  • Lado del patógeno: Lado del patógeno
  • Comportamiento de conmutación del accionamiento: monoestable
  • Impulso (polaridad): polarizado
  • Tiempo de respuesta típico: 7 ms
  • Tiempo de recaída típico: 10 ms
  • Tipo de contacto de conmutación: Contacto simple
  • Material de contacto: AgNi
  • Tensión mínima de conmutación: 12 V (10 mA)
  • Corriente de conmutación mínima: 10 mA (12 V)
  • Potencia máxima de conmutación (carga resistiva): 144 W (24 V CC); 240 W (24 V CC, el valor se aplica a los terminales 12. Si los terminales 12 están puenteados, se aplica el valor normal.); 58 W (48 V CC); 48 W (60 V CC); 50 W (110 V CC); 80 W (220 V CC); 1500 VA (250 V CA); 2500 W (250 V CA, el valor se aplica a los terminales 12. Si los terminales 12 están puenteados, se aplica el valor normal.
  • Capacidad de conmutación: 2 A (CC13, 24 V); 0,2 A (CC13, 250 V); 6 A (CA15, 24 V); 6 A (CA15, 250 V)
  • Frecuencia de red: 50~60 Hz
  • Tensión nominal (relé electromecánico conectado): 110 V CC
  • Tensión de caída típica: 60 V CA
Tipo de producto

Módulo de relé

tipo

PLC-RPT-230UC/21HC/SO46

conexión

Conexión de fuerza de resorte Push-In

Tensión de reacción (mín.)

179.4 V/AC

Tensión de reacción (máx.)

264.5 V/AC

Tiempo de reacción

7 ms

Tiempo de retardo

10 ms

tipo de contacto

1 contacto inversor

Material de contacto

AgNi

Tensión de encendido (máx.)

250 V DC/AC

Max. Capacidad de conmutación

2500 W

Potencia de la bobina

2.3 W

características especiales

Con elemento RC

IP20

Máx. Temperatura

55 °C

min temperatura.

-40 °C

Profundidad

94 mm

Anchura

14 mm

Altura

80 mm

Dimen.

(Anch. x Alt. x Prof.) 14 x 80 x 94 mm

Contenido

10 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Módulo de relé 1 contacto inversor 10 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Módulo de relé 1 contacto inversor 10 UD(S).

Descripción

Interfaz PLC contra corrientes o tensiones de interferencia en el lado del control. Consta de un bloque de bornes básico con conexión a presión y un relé miniatura enchufable con contacto de potencia de hasta 10 A, 1 contacto conmutado, tensión de entrada de 230 V CA.
