Similar a la imagen

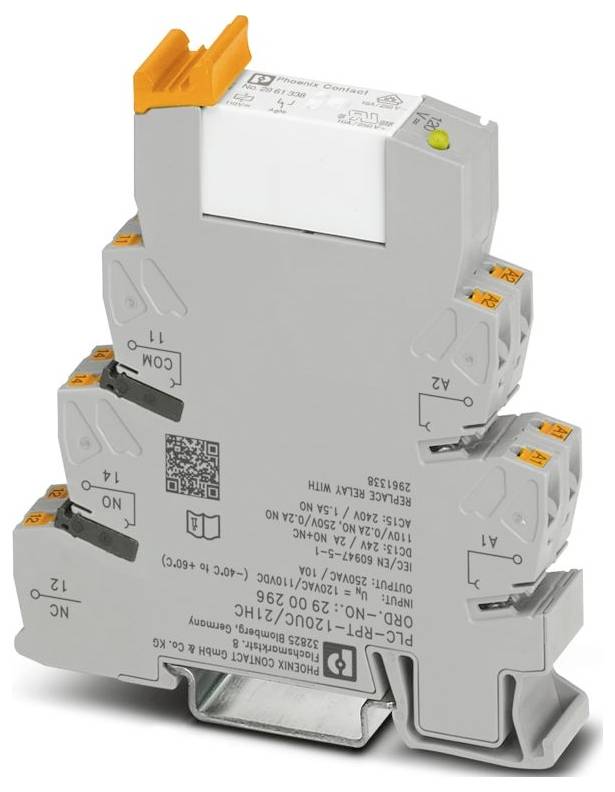

Phoenix Contact PLC-RPT-120UC/21HC Módulo de relé 1 contacto inversor Piece 10 UD(S).
Tipo de embalaje
Piece
Tipo de producto
Módulo de relé
tipo de contacto
1 contacto inversor
Tensión de encendido (máx.)
250 V DC/AC
tipo
PLC-RPT-120UC/21HC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
159,66 €
3
2% = 11,70 €
155,76 €
5
3% = 27,25 €
154,21 €
10
4% = 64,80 €
153,18 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 10 UD(S).)
Total (159,66 € / Unidad)
159,66 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Interfaz PLC
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1 mm² (fórmula doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14
- Ancho: 14 mm
- Altura: 80 mm
- Profundidad: 94 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: III
- Nivel de contaminación: 3
- Longitud de desprendimiento: 10 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 0,54 W
- Modo de funcionamiento: 100% ED
- CE: CE
- Certificado: TAE0000196
- Rango de voltaje de entrada: 102 V CA ... 168 V CA (20 °C); 85,8 V CC ... 154 V CC (20 °C)
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
- Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
- Circuito de protección: rectificador de puente | rectificador de puente
- Aprobación de construcción naval: Aprobación de construcción naval
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Tensión máxima de conmutación: 250 V CA/CC (Para tensiones superiores a 250 V (L1, L2, L3) entre terminales idénticos de módulos adyacentes, debe instalarse la placa separadora PLC-ATP. El puenteo potencial se logra entonces con FBST 8-PLC...o...FBST 500...)
- Aplicación: altas corrientes continuas
- Corriente máxima de irrupción: 30 A (300 ms)
- Aislamiento: Separación segura, aislamiento reforzado
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 11 de diciembre de 2025
- Tensión de entrada nominal UN: 120 V CA; 110 V CC
- Corriente de entrada típica en UN: 4,2 mA (a 110 V CC); 4,5 mA (a 120 V CA)
- Indicador de tensión de funcionamiento: LED amarillo
- Configuración de contacto: 1 contacto de conmutación
- Corriente continua máxima: 10 A; 6 A (valor aplicable a los terminales 12. Si los terminales 12 están conectados en puente, (Se aplica el valor normal.)
- Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
- UKCA: UKCA
- Datos de construcción naval: Datos de construcción naval
- Temperatura: D
- Humedad: A
- Vibración: B/C
- EMC: B
- Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
- Tensión de impulso nominal: 6 kV
- Grado de protección (zócalo de relé): IP20 (zócalo de relé)
- Clase de protección (relé): RT II (relé)
- Conmutación: Conmutación
- Vida útil mecánica: 3 x 10⁷ ciclos de conmutación
- Lado del patógeno: Lado del patógeno
- Comportamiento de conmutación del accionamiento: monoestable
- Impulso (polaridad): polarizado
- Tiempo de respuesta típico: 7 ms
- Tiempo de recaída típico: 10 ms
- Tipo de contacto de conmutación: Contacto simple
- Material de contacto: AgNi
- Tensión mínima de conmutación: 12 V (10 mA)
- Corriente de conmutación mínima: 10 mA (12 V)
- Potencia máxima de conmutación (carga resistiva): 240 W (a 24 V CC); 58 W (a 48 V CC); 48 W (a 60 V CC); 50 W (a 110 V CC); 80 W (a 220 V CC); 2500 VA (a 250 V CA)
- Capacidad de conmutación: 2 A (a 24 V, CC13); 0,2 A (a 110 V, CC13); 0,2 A (a 250 V, CC13); 6 A (a 24 V, CA15); 6 A (a 120 V, CA15); 6 A (a 250 V, CA15)
- Tensión nominal (relé electromecánico conectado): 110 V CC
- Potencia máxima de corte en puente (carga resistiva): 144 W (a 24 V CC; este valor se aplica a los terminales 12). Si los terminales 12 están puenteados, se aplica el valor normal: 1500 VA (a 250 V CA; este valor se aplica a los terminales 12). Si los terminales 12 están puenteados, se aplica el valor normal.
- Tipo de embalaje
Piece
- Tipo de producto
Módulo de relé
- tipo
PLC-RPT-120UC/21HC
- conexión
Conexión de fuerza de resorte Push-In
- Tensión de reacción (mín.)
102 V/AC
- Tensión de reacción (máx.)
168 V/AC
- Tiempo de reacción
7 ms
- tipo de contacto
1 contacto inversor
- Material de contacto
AgNi
- Tensión de encendido (máx.)
250 V DC/AC
- Max. Capacidad de conmutación
2500 VA
- características especiales
Acoplable
IP20
- Máx. Temperatura
60 °C
- min temperatura.
-40 °C
- Profundidad
94 mm
- Anchura
14 mm
- Altura
80 mm
- Dimen.
(Anch. x Alt. x Prof.) 14 x 80 x 94 mm
- Contenido
10 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579635 Phoenix Contact PLC-RPT-120UC/21HC Módulo de relé 1 contacto inversor Piece 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579635 Phoenix Contact PLC-RPT-120UC/21HC Módulo de relé 1 contacto inversor Piece 10 UD(S).
Descripción
Interfaz PLC para altas corrientes continuas, compuesta por un terminal básico PLC-BPT.../21 HC con conexión push-in y relé miniatura enchufable, para montaje en carril DIN NS 35/7.5, corriente continua máxima de hasta 10 A, 1 contacto conmutado, tensión de entrada 120 V CA/CC
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
