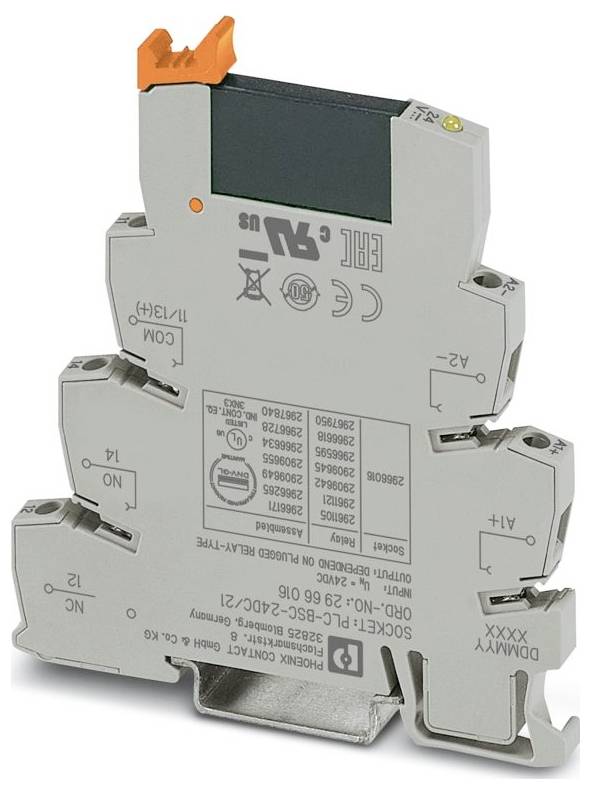

Similar a la imagen
Phoenix Contact PLC-OSC- 24DC/ 48DC/100 Relé semiconductor 1 contacto NA Piece 10 UD(S).
Tipo de embalaje
Piece
Tipo de producto
Relé semiconductor
tipo de contacto
1 contacto NA
Tensión de encendido (máx.)
48 V DC/AC
tipo
PLC-OSC- 24DC/ 48DC/100
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
189,07 €
3
2% = 13,86 €
184,45 €
5
3% = 32,25 €
182,62 €
10
4% = 76,80 €
181,39 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 10 UD(S).)
Total (189,07 € / Unidad)
189,07 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Interfaz PLC
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,6 Nm ... 0,8 Nm
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1,5 mm² (fórmula doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14
- Ancho: 6,2 mm
- Altura: 80 mm
- Profundidad: 94 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -25 °C ... 70 °C
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Categoría de sobretensión: III
- Nivel de contaminación: 2
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- Pérdida de potencia máxima en condiciones nominales: 0,2 W
- Modo de funcionamiento: 100% ED
- CE: CE
- Certificado: TAE0000196
- Rango de voltaje de entrada: 19,2 V CC ... 28,8 V CC
- Tiempo de encendido típico: 20 µs (en UN)
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
- Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
- Circuitos de protección: Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Protección contra sobretensión
- Aprobación de construcción naval: Aprobación de construcción naval
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Rango de voltaje de salida: 3 V CC ... 48 V CC
- Aplicación: Universal
- Propiedades de aislamiento: Normas / Reglamentos: Propiedades de aislamiento: Normas / Reglamentos
- Aislamiento: Aislamiento básico
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 13 de enero de 2026
- Tensión de prueba (entrada/salida): 2,5 kV (50 Hz, 1 min, entrada/salida)
- Tensión de entrada nominal UN: 24 V CC
- Tensión nominal (relé de estado sólido conectado): 24 V CC
- Rango de voltaje de entrada con respecto a UN: 0,8 ... 1,2
- Umbral de conmutación de la señal "0" en relación con UN: ≤ 0,4
- Umbral de conmutación de la señal "1" en relación con UN: ≥ 0,8
- Corriente de entrada típica en UN: 8,5 mA
- Tiempo típico de desconexión: 300 µs (en UN)
- Indicador de tensión de funcionamiento: LED Amarillo
- Frecuencia de transmisión: 300 Hz
- Configuración de contactos: 1 contacto normalmente abierto
- Tipo de salida digital: electrónica
- Corriente continua máxima: 100 mA
- Caída de tensión a corriente continua máxima: ≤ 1 V
- Circuito de salida: 2 hilos, sin conexión a tierra.
- Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
- Normas / Reglamentos: Normas / Reglamentos
- Tipo de contacto: Contacto de señal
- UKCA: UKCA
- Datos de construcción naval: Datos de construcción naval
- Temperatura: D
- Humedad: A
- Vibración: B/C
- EMC: B
- Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
- Tipo de embalaje
Piece
- Tipo de producto
Relé semiconductor
- tipo
PLC-OSC- 24DC/ 48DC/100
- conexión
Atornillar
- Tensión de reacción (mín.)
19.2 V/DC
- Tensión de reacción (máx.)
28.8 V/DC
- Tiempo de reacción
20 µs
- Tiempo de retardo
300 µs
- tipo de contacto
1 contacto NA
- Tensión de encendido (máx.)
48 V DC/AC
- Max. Capacidad de conmutación
4.8 W
- características especiales
Con diodo contra inversión de polaridad
- Máx. Temperatura
60 °C
- min temperatura.
-25 °C
- Profundidad
94 mm
- longitud
94 mm
- Anchura
6.2 mm
- Altura
80 mm
- Dimen.
(Lon. x Anch. x Alt.) 94 x 6.2 x 80 mm
- Contenido
10 UD(S).
- Voltaje de entrada
19,2-28,8 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 Relé semiconductor 1 contacto NA Piece 10 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 Relé semiconductor 1 contacto NA Piece 10 UD(S).
Descripción
Interfaz PLC, compuesta por un bloque de bornes básico PLC-BSC.../21 con conexión por tornillo y relé miniatura de estado sólido enchufable, para montaje en carril DIN NS 35/7.5, 1 contacto normalmente abierto, entrada: 24 V CC, salida: 3-48 V CC/100 mA
