Similar a la imagen

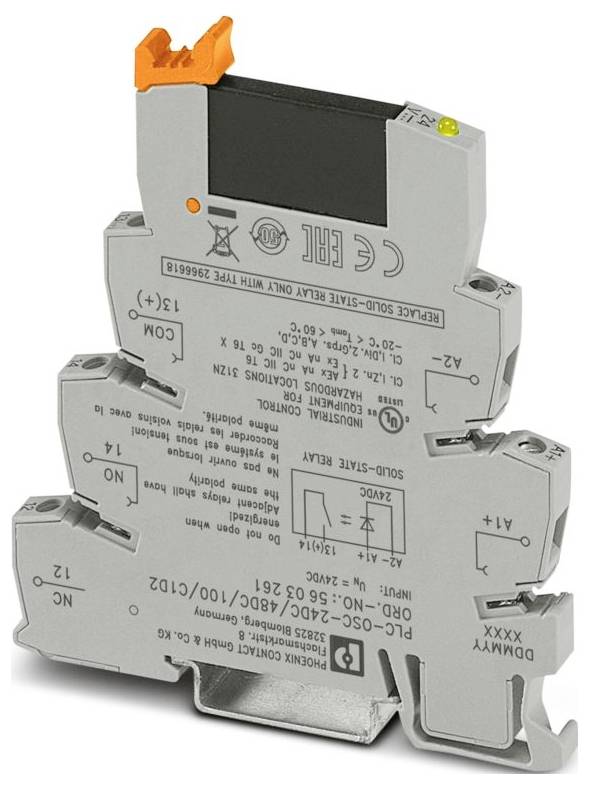

Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optoacoplador 1 contacto NA 1 UD(S).
Tipo de producto
Optoacoplador
tipo de contacto
1 contacto NA
Tensión de encendido (máx.)
48 V/DC
tipo
PLC-OSC- 24DC/ 48DC/100/C1D2
conexión
Atornillar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
26,88 €
3
4% = 3,51 €
25,71 €
5
6% = 8,20 €
25,24 €
10
7% = 19,50 €
24,93 €
25
9% = 57,50 €
24,58 €
50
10% = 134,50 €
24,19 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (26,88 € / Unidad)
26,88 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Interfaz PLC
- Tipo de conexión: Conexión por tornillo
- Rosca del tornillo: M3
- Par de apriete: 0,6 Nm ... 0,8 Nm
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (fórmula simple); 2 x 0,5 mm² ... 1,5 mm² (fórmula doble)
- Sección transversal del conductor rígido: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 26 ... 14
- Ancho: 6,2 mm
- Altura: 80 mm
- Profundidad: 94 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Temperatura ambiente (funcionamiento): -20 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: IEC 60947-5-1
- Tipo de montaje: montaje en carril DIN
- Categoría de sobretensión: III
- Nivel de contaminación: 2
- Longitud de desprendimiento: 8 mm
- Posición de montaje deseada
- Identificación: ISA-S71.04. Grupo G3 de uso intensivo; EN 60068-2-60
- UL, EE. UU./Canadá: UL, EE. UU./Canadá
- Pérdida de potencia máxima en condiciones nominales: 0,2 W
- Modo de funcionamiento: 100% ED
- CE: CE
- Rango de voltaje de entrada: 19,2 V CC ... 28,8 V CC
- Tiempo de encendido típico: 20 µs (en UN)
- Instrucciones de montaje: se pueden unir sin dejar espacio entre las piezas.
- Circuitos de protección: Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Protección contra sobretensión
- Prueba de gases contaminantes: Prueba de gases contaminantes
- Rango de voltaje de salida: 3 V CC ... 48 V CC
- Aplicación: Clase I, División 2; zonas propensas a explosiones
- Restricción de uso: Restricción de uso
- Nota sobre compatibilidad electromagnética: Producto de clase A. Consulte la declaración del fabricante en el área de descargas.
- Propiedades de aislamiento: Normas / Reglamentos: Propiedades de aislamiento: Normas / Reglamentos
- Aislamiento: Aislamiento básico
- Estado de mantenimiento de datos: Estado de mantenimiento de datos
- Fecha de la última actualización de datos: 20 de enero de 2026
- Tensión de prueba (entrada/salida): 2,5 kV (50 Hz, 1 min, entrada/salida)
- Tensión de entrada nominal UN: 24 V CC
- Tensión nominal (relé de estado sólido conectado): 24 V CC
- Rango de voltaje de entrada con respecto a UN: 0,8 ... 1,2
- Umbral de conmutación de la señal "0" en relación con UN: ≤ 0,4
- Umbral de conmutación de la señal "1" en relación con UN: ≥ 0,8
- Corriente de entrada típica en UN: 8,5 mA
- Tiempo típico de desconexión: 300 µs (en UN)
- Indicador de tensión de funcionamiento: LED Amarillo
- Frecuencia de transmisión: 300 Hz
- Configuración de contactos: 1 contacto normalmente abierto
- Tipo de salida digital: electrónica
- Corriente continua máxima: 100 mA
- Caída de tensión a corriente continua máxima: ≤ 1 V
- Circuito de salida: 2 hilos, sin conexión a tierra.
- Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
- UL, EE. UU.: UL, EE. UU.
- UL, Canadá: UL, Canadá
- Normas / Reglamentos: Normas / Reglamentos
- Tipo de producto
Optoacoplador
- tipo
PLC-OSC- 24DC/ 48DC/100/C1D2
- conexión
Atornillar
- Tensión de reacción (mín.)
19.2 V/DC
- Tensión de reacción (máx.)
28.8 V/DC
- Tiempo de reacción
20 µs
- Tiempo de retardo
300 µs
- tipo de contacto
1 contacto NA
- Tensión de encendido (máx.)
48 V/DC
- características especiales
Con diodo contra inversión de polaridad
- Máx. Temperatura
60 °C
- min temperatura.
-20 °C
- Profundidad
94 mm
- Anchura
6.2 mm
- Altura
80 mm
- Dimen.
(Anch. x Alt. x Prof.) 6.2 x 80 x 94 mm
- Contenido
1 UD(S).
- Voltaje de entrada
19,2-28,8 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optoacoplador 1 contacto NA 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optoacoplador 1 contacto NA 1 UD(S).
Descripción
Interfaz PLC, compuesta por un bloque de terminales para montaje en riel DIN con conexión por tornillo y un relé miniatura de estado sólido enchufable, entrada: 24 V CC, salida: 3-48 V CC/100 mA, UL/cUL: aprobado para uso en Ex-Zone Clase I, Div. 2
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
