Phoenix Contact PACT RCP-D95 2904890 Bobina Rogowski Corriente primaria 4000 A Ø del paso de cables:95 mm 1 UD(S).

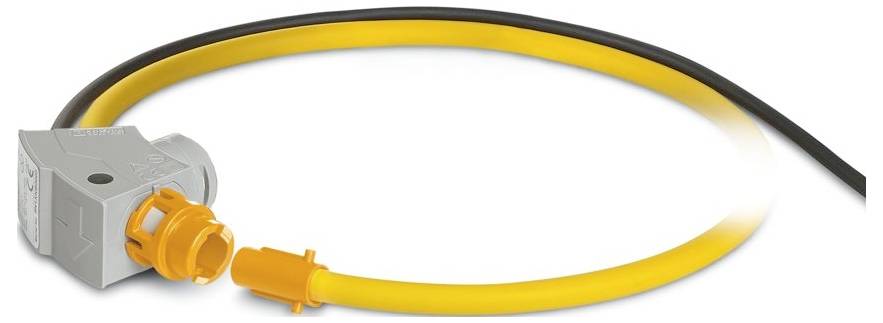

Phoenix Contact PACT RCP-D95 2904890 Bobina Rogowski Corriente primaria 4000 A Ø del paso de cables:95 mm 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
163,86 €
3
2% = 12,00 €
159,86 €
5
3% = 27,95 €
158,27 €
10
4% = 66,60 €
157,20 €
Los descuentos por cantidad varían según el vendedor
Total (163,86 € / Unidad)
163,86 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Bobina

  • Corriente de entrada 4000 A
  • Ø del paso de cables 95 mm

Especificaciones técnicas

  • Familia de productos: Bobina Rogowski
  • Material de la carcasa: PC
  • Condiciones ambientales: Condiciones ambientales
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C (bobina de medición)
  • Altitud:< 2000 m
  • Normas/Regulaciones: IEC 61010-2-030; IEC 61869-10
  • Nota: Bobina de medición
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Nivel de contaminación: 2
  • Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
  • General: General
  • Longitud: 3 m
  • Certificación: Reconocida según UL 61010
  • UL, EE. UU./Canadá: UL, EE. UU./Canadá
  • Diámetro: 95 mm
  • Frecuencia: Frecuencia
  • Certificado: Cumple con CMIM
  • Señal: Señal
  • Designación: Bobina de medición
  • Aislamiento: doble aislamiento
  • Tensión de aislamiento nominal: 1000 V CA (rms CAT III); 600 V CA (rms CAT IV)
  • Tensión de prueba: 10,45 kV CC (60 s)
  • Construcción del conductor de la línea de señal: 2 conductores de 0,22 mm (señal (estañado)); 1 conductor de 0,22 mm (apantallamiento (estañado))
  • Incluido en el conjunto: 2904921 PACT RCP-4000A-1A-D95
  • Bobina de medición: Bobina de medición
  • Clase de precisión: 0,2 (IEC 61869-10: A1)
  • Tipo de convertidor: bobina Rogowski
  • Rango de medición de frecuencia: 40 Hz ... 20000 Hz
  • Transformador de corriente: Transformador de corriente
  • Señal de salida (a 50 Hz): 100 mV (sin carga, a 1000 A)
  • Tensión de salida (en circuito abierto): VOUT = M * dI/dt
  • Tensión de salida (sinusoidal, circuito abierto): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | Ejemplo: a 50 Hz | I = 1000 A))
  • Bobina de medición en estado instalado: Bobina de medición en estado instalado
  • Línea de señalización: Línea de señalización
  • Material de la bobina: Elastollan
  • Grado de protección de la bobina de medición: IP54 (no homologado por UL)
  • Temperatura ambiente (funcionamiento) (bobina de medición): -30 °C ... 80 °C (bobina de medición)
  • CMIM: CMIM
Tipo de producto

Bobina Rogowski

Corriente primaria

4000 A

Ø del paso de cables

95 mm

tipo

PACT RCP-D95

Corriente de entrada

4000 A

categoría de medición

CAT IV 600 V

Altura

300 mm

longitud

300 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579774 Phoenix Contact PACT RCP-D95 2904890 Bobina Rogowski Corriente primaria 4000 A Ø del paso de cables:95 mm 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579774 Phoenix Contact PACT RCP-D95 2904890 Bobina Rogowski Corriente primaria 4000 A Ø del paso de cables:95 mm 1 UD(S).

Descripción

Bobina Rogowski de 300 mm de longitud. El diámetro de la bobina de medición, una vez instalada, es de 95 mm. La bobina Rogowski se utiliza para la medición de corriente alterna en barras colectoras y líneas de alta tensión.
