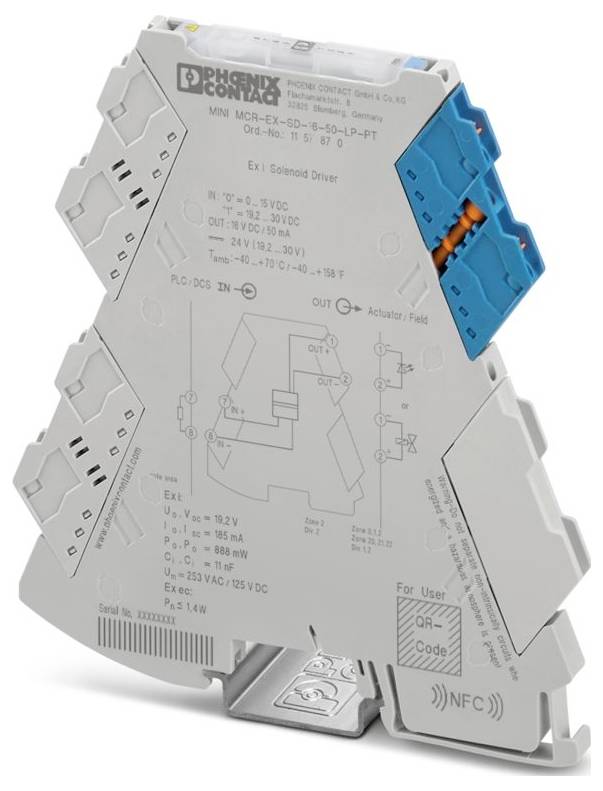

Similar a la imagen
Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Módulo de control de válvula 1 UD(S).
Tipo de producto
Módulo de control de válvula
Señal de entrada máx. (corriente)
50 mA
Señal de entrada máx. (tensión)
30 V
tipo
MINI MCR-EX-SD-16-50-LP-PT
Dimen.
(Lon. x Anch. x Alt.) 119.2 x 6.2 x 109.81 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
226,05 €
3
2% = 16,53 €
220,54 €
5
3% = 38,55 €
218,34 €
10
4% = 91,80 €
216,87 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Total (226,05 € / Unidad)
226,05 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: MINI Analog Pro
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,14 mm² ... 2,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 2,5 mm² (con casquillo); 0,14 mm² ... 2,5 mm² (sin casquillo)
- Sección transversal del conductor AWG: 24 ... 12 (flexible)
- Ancho: 6,2 mm
- Altura: 109,81 mm
- Profundidad: 119,2 mm
- Color: gris (RAL 7042)
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (de funcionamiento): -40 °C ... 49 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Reglamentos: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
- Categoría de sobretensión: II (≤ 5000 m)
- Nivel de contaminación: 2 (≤ 5000 m)
- Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
- Longitud de desprendimiento: 10 mm
- Inductancia interna máxima Li: despreciable
- ATEX: ATEX
- IECEx: IECEx
- Marcado: [Ex ia Ma] I;[Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex ec [ia Ga] IIC T4 Gc
- UL, EE. UU./Canadá: UL, EE. UU./Canadá
- Tensión de salida: ≥ 10,7 V CC (50 mA)
- Rango de tensión de alimentación: alimentación por bucle, no requiere alimentación externa.
- CE: CE
- Certificado: DNV 23.0189 X
- A prueba de cortocircuitos: sí
- Compatibilidad electromagnética: Probado según las siguientes normas y reglamentos: EN 61326-1 Uso industrial, NAMUR NE 21
- Radiación de interferencia: Radiación de interferencia
- Aprobación de construcción naval: Aprobación de construcción naval
- INMETRO: INMETRO
- Inmunidad: IEC/EN 61326-3-2
- Aislamiento galvánico entre entrada y salida: sí
- Suministro: Suministro
- Aislamiento: aislamiento doble/reforzado
- Datos de construcción naval: Datos de construcción naval
- Temperatura: B
- Humedad: B
- Vibración: A
- EMC: A
- Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
- Tensión de aislamiento nominal: 162 Vrms (entrada/salida)
- Tensión de prueba: 2,5 kV CA (50 Hz, 60 s)
- Datos relacionados con la seguridad: Datos relacionados con la seguridad
- Máx. Tensión de salida Uo: 19,2 V
- Máx. Corriente de salida Io: 185 mA
- Máx. Potencia de salida Po: 888 mW
- Tensión máxima de seguridad Um: 253 V CA (≤ 2000 m); 125 V CC (≤ 2000 m); 121 V CA (> 2000 m ... 3000 m); 110 V CC (> 2000 m ... 3000 m);33 V CA/CC (> 3000 m ... 4000 m); 33 V CA/CC (> 4000 m ... 5000 m)
- CCC / China Ex: CCC / China Ex
- Norma GB: Norma GB
- Número de salidas: 1
- Aislamiento galvánico: Aislamiento galvánico
- Consumo de energía:< 1,4 W
- Señal: Voltaje: Señal: Voltaje
- Número de entradas: 1
- Tensión de la señal de entrada: 19,2 V CC ... 30 V CC (24 V CC, -20 % ... +25 %)
- Ex instalación (EPL): Gc;Div. 2
- Aislamiento galvánico de entrada/salida IEC/EN 60079-11: Aislamiento galvánico de entrada/salida IEC/EN 60079-11
- Circuitos Ex i (EPL): Ga;Da;Ma;Div. 1
- Capacitancia interna máxima Ci: 11 nF
- Nivel de integridad de seguridad (SIL, IEC 61508): Nivel de integridad de seguridad (SIL, IEC 61508)
- IIA (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 7 mH / 6,1 µF
- IIB/IIIC (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 4 mH / 1,53 µF
- IIC (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 0,8 mH / 240 nF
- I (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 10 mH / 8,7 µF
- Rango de altitud:> 4000 m ... 5000 m
- Limitación de corriente:> 50 mA
- Tiempo de respuesta:< 50 ms
- Voltaje en circuito abierto:> 16 V CC
- Aislamiento galvánico de entrada/salida IEC/EN 60079-7: Aislamiento galvánico de entrada/salida IEC/EN 60079-7
- Resistencia de salida: ≥ 103 Ω (resistencia interna Ri)
- Rango de altitud de funcionamiento (IEC/EN 61010-1): Rango de altitud de funcionamiento (IEC/EN 61010-1)
- Rango de altitud de funcionamiento (IEC/EN 60079-11): Rango de altitud de funcionamiento (IEC/EN 60079-11)
- Rango de altitud de funcionamiento (IEC/EN 60079-7): Rango de altitud de funcionamiento (IEC/EN 60079-7)
- Aislamiento galvánico de entrada/salida IEC/EN 61010-1: Aislamiento galvánico de entrada/salida IEC/EN 61010-1
- tipo
MINI MCR-EX-SD-16-50-LP-PT
- Tipo de producto
Módulo de control de válvula
- Señal de entrada máx. (corriente)
50 mA
- Señal de entrada máx. (tensión)
30 V
- Dimen.
(Lon. x Anch. x Alt.) 119.2 x 6.2 x 109.81 mm
- conexión
Conexión de fuerza de resorte Push-In
- Señal de salida (tensión)
≥ 10.7 V DC (50 mA)
- Señal de salida (corriente)
185 mA
- Señal de entrada (tensión)
19.2 V DC ... 30 V DC
- Señal de entrada (corriente)
50 mA
- Contenido
1 UD(S).
- Anchura
6.2 mm
- Altura
109.81 mm
- longitud
119.2 mm
- Máx. Temperatura ambiente
49 °C
- min Temperatura ambiente.
-40 °C
- Tensión de alimentación U(B)
schleifengespeist. keine externe Versorgung notwendig
- Sección transversal de hebra (máx.)
2.5 mm²
- sección transversal maciza (máx.)
2.5 mm²
- Sección transversal cadena (min.)
0.14 mm²
- sección transversal maciza (min.)
0.2 mm²
- Profundidad
119.2 mm
IP20
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Módulo de control de válvula 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Módulo de control de válvula 1 UD(S).
Descripción
Módulo de control de válvulas Ex i para el control de electroválvulas Ex i en áreas peligrosas. Tensión en circuito abierto: 16 V CC, Límite de corriente: 50 mA, Configuración estándar, Alimentación por bucle, Nivel de integridad de seguridad (SIL, IEC 61508): 3, Conector de inserción
