Similar a la imagen

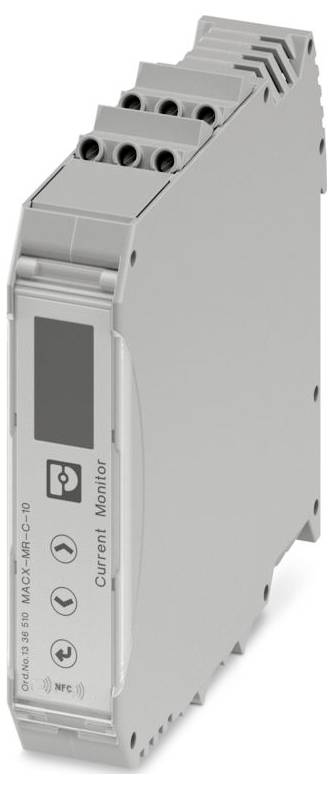

Phoenix Contact MACX-MR-C-10 1336510 Relé de vigilancia Número de salidas de relé: 2
Tipo de producto
Relé de vigilancia
Número de salidas de relé
2
tipo
MACX-MR-C-10
Entradas de medida
Messeingang
Dimen.
(Lon. x Anch. x Alt.) 114 x 22.5 x 109 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
184,87 €
3
2% = 13,56 €
180,35 €
5
3% = 31,55 €
178,56 €
10
4% = 75,10 €
177,36 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Total (184,87 € / Unidad)
184,87 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de conexión: Conexión por tornillo
- Par de apriete: 0,5 Nm ... 0,6 Nm (5 lb in ... 7 lb in)
- Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 2,5 mm²
- Sección transversal del conductor AWG: 24 ... 14
- Ancho: 22,5 mm
- Altura: 109 mm
- Profundidad: 114 mm
- Clase de inflamabilidad según UL 94: V0
- Condiciones ambientales: Condiciones ambientales
- Grado de protección: IP40 (carcasa); IP20 (terminales)
- Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Regulaciones: EN 61000-6-4
- Categoría de sobretensión: III
- Nivel de contaminación: 3
- Humedad admisible (operativa): 10% ... 95%
- Choque (operacional): Categoría 1
- Vibración (funcionamiento): Clase B
- Longitud de desprendimiento: 10 mm
- Posición de montaje deseada
- Rango de frecuencia: 48 Hz ... 400 Hz
- Marcado: GB/T 14048.5
- UL, EE. UU./Canadá: UL, EE. UU./Canadá
- Pérdida máxima de potencia en condiciones nominales: 15 W
- Modo de funcionamiento: Corriente en circuito cerrado o principio de rotura del cable.
- Rango de tensión de alimentación: 24 V CA ... 240 V CA -15% ... +10%; 24 V CC ... 240 V CC -25% ... +30%
- CE: CE
- Consumo de energía nominal: 15 VA (1,5 W)
- Función: Corriente baja; Corriente alta; Ventana
- Instrucciones de montaje: sobre raíl estándar NS 35 según EN 60715.
- Designación estándar: EN 50155, GB/T 25119
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
- Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
- Radiación de interferencia: Radiación de interferencia
- Inmunidad: EN 61000-6-2
- Tensión máxima de conmutación: 250 V CA
- Rango de corriente de entrada: 0 A CA/CC...10 A CA/CC
- Suministro: Suministro
- Configuración de contactos: 2 contactos de conmutación sin potencial
- Tensión nominal de aislamiento: 600 V
- Conmutación: Conmutación
- Directiva ferroviaria: Directiva ferroviaria
- Material de contacto: AgSnO2
- Capacidad máxima de ruptura (carga resistiva): 2000 VA (8 A/250 V CA)
- Vida útil eléctrica: aprox. 1 x 10⁵ ciclos de conmutación, carga resistiva de 2000 V A
- Tensión nominal de resistencia al impulso: 6 kV
- Fusible de salida: 8 A (de acción rápida)
- Tiempo de reinicio: 200 ms
- Equipos electrónicos en vehículos ferroviarios: Equipos electrónicos en vehículos ferroviarios
- Propiedades de aislamiento: Guía ferroviaria: Propiedades de aislamiento: Guía ferroviaria
- Tipo de red: monofásica
- Aislamiento galvánico: 300 V
- Designación de entrada: Entrada de medición
- Parámetros de medición: onda sinusoidal de CC y CA (40 Hz ... 500 Hz)
- Capacidad de sobrecorriente: 15 A CA/CC
- Corriente de entrada de resistencia de entrada: 5 mΩ
- Coeficiente de temperatura máximo: 0,05 %/K
- Rango de ajuste del retardo de disparo: 0 s ... 99,9 s
- Precisión básica: 1% (> 1 A, ±10 mA (0 … 1 A)
- Repetibilidad: 0,5%
- Tipo de material aislante de la carcasa: PBT
- CCC: CCC
- Clase de temperatura de funcionamiento: OT4
- Clase de temperatura de funcionamiento ampliada al arrancar: ST2
- Clase de cambio de temperatura: H1
- Interrupción/conmutación del suministro eléctrico: S2;S3/C1;C2
- Niveles de peligro: HL1; HL2; HL3
- Recubrimiento protector: PC2
- tipo
MACX-MR-C-10
- Tipo de producto
Relé de vigilancia
- Número de salidas de relé
2
- Entradas de medida
Messeingang
- Dimen.
(Lon. x Anch. x Alt.) 114 x 22.5 x 109 mm
- Anchura
22.5 mm
- Altura
109 mm
- longitud
114 mm
- Profundidad
114 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3586763 Phoenix Contact MACX-MR-C-10 1336510 Relé de vigilancia Número de salidas de relé: 2
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3586763 Phoenix Contact MACX-MR-C-10 1336510 Relé de vigilancia Número de salidas de relé: 2
Descripción
Relé de control de corriente, fuente de alimentación de amplio rango con 24 V CA/CC … 240 V CA/CC, con umbrales ajustables, retardo de respuesta y funciones configurables.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
