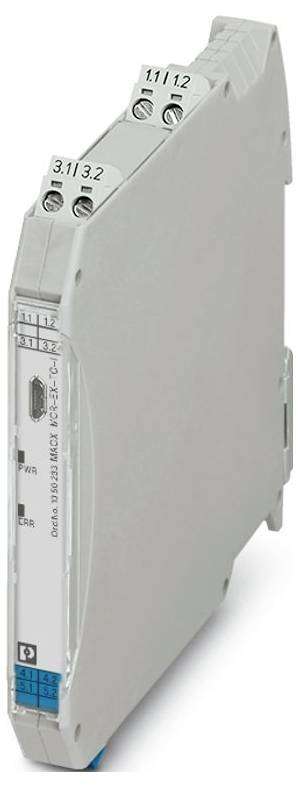

Phoenix Contact MACX MCR-EX-TC-I Transmisor de temperatura 1050233

Phoenix Contact MACX MCR-EX-TC-I Transmisor de temperatura 1050233-0
Similar a la imagen
tipo
MACX MCR-EX-TC-I
Tensión de alimentación
24 V/DC
Dimen.
(Ø x Alt.) 2 mm x 112.5 mm
Conexión
Conexión atornillada
Fabricante de la pieza.
1050233
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
256,30 €
3
2% = 18,75 €
250,05 €
5
3% = 43,70 €
247,56 €
10
4% = 104,00 €
245,90 €
Los descuentos por cantidad varían según el vendedor
Total (256,30 € / Unidad)
256,30 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: MACX Analog
  • Tipo de conexión: Conexión por tornillo
  • Rosca del tornillo: M3
  • Par de apriete: 0,5 Nm ... 0,6 Nm
  • Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor rígido: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor AWG: 24 ... 14
  • Ancho: 12,5 mm
  • Altura: 112,5 mm
  • Profundidad: 113,7 mm
  • Color: gris (RAL 7042)
  • Material de la carcasa: PA 6.6-FR
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (de funcionamiento): -40 °C ... 49 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
  • Altitud: ≤ 2000 m (Los datos técnicos se refieren a altitudes ≤ 2000 m sobre el nivel del mar. Para altitudes elevadas> 2000 m sobre el nivel del mar (ver ficha técnica).
  • Normas/Regulaciones: EN 61000-4-6
  • Nota: Pueden producirse ligeras desviaciones durante el proceso de interferencia.
  • Tipo de montaje: montaje en carril DIN
  • Categoría de sobretensión: II
  • Nivel de contaminación: 2
  • Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
  • Longitud de desprendimiento: 7 mm
  • ATEX: ATEX
  • IECEx: IECEx
  • Marcado:  2Ex ec ic [ia Ga] IIC T4 Gc
  • UL, EE. UU./Canadá: UL, EE. UU./Canadá
  • Pérdida de potencia: ≤ 0,76 W
  • Rango de tensión de alimentación: 19,2 V CC ... 30 V CC
  • CE: CE
  • Certificado: BY/112 02.01 TP012 103.01 00082
  • Señal: Señal
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
  • Radiación de interferencia: Radiación de interferencia
  • Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
  • Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
  • Interferencia conducida: Interferencia conducida
  • Aprobación de construcción naval: Aprobación de construcción naval
  • INMETRO: INMETRO
  • Inmunidad: EN 61000-6-2
  • Indicador de estado: LED verde (tensión de alimentación); LED rojo parpadeando a 2,8 Hz (error de línea o sensor en la entrada o salida, ERR); LED rojo parpadeando a 1,4 Hz (funcionamiento de simulación, ERR); LED rojo encendido continuamente (error del módulo, ERR).
  • Designación: Perturbaciones conducidas
  • Aislamiento galvánico entre entrada y salida: sí
  • Aplicación: Temperatura
  • Suministro: Suministro
  • Consumo máximo de energía:< 40 mA (24 V CC)
  • Número de Canales: 1
  • Restricción de uso: Restricción de uso
  • Nota sobre compatibilidad electromagnética: Producto de clase A. Consulte la declaración del fabricante en el área de descargas.
  • Aislamiento: Separación segura
  • Clase de inflamabilidad según UL 94 (carcasa): V0 (carcasa)
  • Datos de construcción naval: Datos de construcción naval
  • Temperatura: B
  • Humedad: B
  • Vibración: A
  • EMC: B
  • Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
  • Tensión de aislamiento nominal: 60 Vrms (IEC/EN 60079-11)
  • Tensión de prueba: 1,75 kV
  • Máx. Tensión de salida Uo: 6 V
  • Máx. Corriente de salida Io: 4,3 mA (mV); 7,1 mA (TC con unión fría interna); 16,8 mA (TC con unión fría externa, TC y unión fría conectadas)
  • Potencia de salida máxima Po: 25,2 mW (lineal)
  • Tensión máxima de seguridad: 60 V CA/CC
  • Carga/Salida Corriente de salida: ≤ 600 Ω
  • Funcionalidad: Funcionalidad
  • Número de salidas: 1
  • Tensión de alimentación nominal: 24 V CC -20% ... +25%
  • Aislamiento galvánico: Aislamiento galvánico
  • Coeficiente de temperatura típico: 0,01 %/K
  • Consumo de energía: ≤ 1 W
  • Señal de entrada: Temperatura; Voltaje
  • Corriente de señal de salida: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
  • Desviación típica respecto al valor de escala completa: 1%
  • Profundidad NS 35/7.5: 114,5 mm (se fija al riel de montaje NS 35/7.5 según EN 60715)
  • Configuración: Software
  • Descripción de la entrada: intrínsecamente segura
  • Número de entradas: 1
  • Ex instalación (EPL): Gc;Div. 2
  • EAC Ex: EAC Ex
  • Aislamiento galvánico de entrada/salida IEC/EN 60079-11: Aislamiento galvánico de entrada/salida IEC/EN 60079-11
  • Circuitos Ex i (EPL): Ga;Da;Ma;Div. 1
  • Capacitancia interna máxima Ci: 44 nF
  • Nivel de integridad de seguridad (SIL, IEC 61508): Nivel de integridad de seguridad (SIL, IEC 61508)
  • Aislamiento galvánico de entrada/salida/alimentación IEC/EN 61010-1: Aislamiento galvánico de entrada/salida/alimentación IEC/EN 61010-1
  • Ferias comerciales: Ferias comerciales
  • Aislamiento galvánico de entrada/alimentación IEC/EN 60079-11: Aislamiento galvánico de entrada/alimentación IEC/EN 60079-11
  • IIB/IIIC (circuito simple): inductancia externa máxima Lo / inductancia externa máxima Capacitancia Co: 460 mH / 1000 µF
  • IIC (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 40 µF
  • IIC (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 555 nF
  • Rango de medición de temperatura: -250 °C ... 2500 °C (el rango depende del tipo de sensor)
  • Rango de medición de temperatura: mín. 50 K para termopares, 10 % del rango nominal para fuentes de mV.
  • Tipos de sensores aplicables (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
  • Señal: Corriente: Señal: Corriente
  • Respuesta escalonada (0-99%): ≤ 1,7 s
  • Toma de prueba: Toma de prueba
  • Diámetro máximo: 2 mm
  • Capacidad sistemática: Capacidad sistemática
  • Error máximo de unión fría: ± 2 K
  • Error de transmisión típico: 0,1% (Para una determinación completa del error de transmisión, consulte la hoja de datos).
  • Rango de medición de temperatura: Termopar tipo B: 500 °C ... 1820 °C
  • Rango de medición de temperatura: Termopar tipo E: -230 °C ... 1000 °C
  • Rango de medición de temperatura: Termopar tipo J: -210 °C ... 1200 °C
  • Rango de medición de temperatura: Termopar tipo K: -250 °C ... 1372 °C
  • Rango de medición de temperatura: Termopar tipo N: -200 °C ... 1300 °C
  • Rango de medición de temperatura: Termopar tipo R: -50 °C ... 1768 °C
  • Rango de medición de temperatura: Termopar tipo S: -50 °C ... 1768 °C
  • Rango de medición de temperatura: Termopar tipo T: -200 °C ... 400 °C
  • Rango de medición de temperatura: Termopar tipo L: -200 °C ... 900 °C
  • Rango de medición de temperatura: Termopar tipo U: -200 °C ... 600 °C
  • Rango de medición de temperatura: Termopar tipo C: 0 °C ... 2315 °C
  • Rango de medición de temperatura: Termopar tipo D: 0 °C ... 2315 °C
  • Rango de medición de temperatura: Termopar tipo A1 GOST: 0 °C ... 2500 °C
  • Rango de medición de temperatura: termopar tipo A2 GOST: 0 °C ... 1800 °C
  • Rango de medición de temperatura: Termopar tipo A3 GOST: 0 °C ... 1800 °C
  • Rango de medición de temperatura: termopar tipo M GOST: -200 °C ... 100 °C
  • Rango de medición de temperatura: Termopar tipo L GOST: -200 °C ... 800 °C
  • Rango de señal lineal en mV: -1000 mV ... 1000 mV
  • Configurable/programable: sí
  • Ondulación de salida (corriente):< 15 µASS;< 10 µArms
  • Comportamiento en caso de error del sensor: libremente definible.
  • Datos relacionados con la seguridad: Terminales: 4.1, 4.2, 5.1, 5.2: Datos relacionados con la seguridad: Terminales: 4.1, 4.2, 5.1, 5.2
  • IIA/I (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 850 mH / 1000 µF
  • IIB/IIA (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 950 nF
  • IIIC/I (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 100 mH / 950 nF
  • Rango de altitud operativa (≤ 2000 m): Rango de altitud operativa (≤ 2000 m)
  • Rango de altitud operativa (≤ 3000 m): Rango de altitud operativa (≤ 3000 m)
  • Rango de altitud:> 4000 m ... 5000 m
  • Rango de altitud operativa (≤ 4000 m): Rango de altitud operativa (≤ 4000 m)
  • Rango de altitud operativa (≤ 5000 m): Rango de altitud operativa (≤ 5000 m)
  • EAC Ex: EAC Ex
tipo

MACX MCR-EX-TC-I

Tensión de alimentación

24 V/DC

Dimen.

(Ø x Alt.) 2 mm x 112.5 mm

Conexión

Conexión atornillada

Fabricante de la pieza.

1050233

Anchura

12.5 mm

Altura

112.5 mm

longitud

113.7 mm

diámetro

2 mm

Máx. Temperatura ambiente

49 °C

min Temperatura ambiente.

-40 °C

Peso

0.15 kg

UKCA

Sí

Tipo de producto

Transmisor de temperatura

Documentos y descargas

Ficha técnica

Ficha técnica 3562282 Phoenix Contact MACX MCR-EX-TC-I Transmisor de temperatura 1050233

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3562282 Phoenix Contact MACX MCR-EX-TC-I Transmisor de temperatura 1050233

Descripción

Transmisor de temperatura Ex i: Convierte las señales de termopares y fuentes de mV instaladas en la zona Ex y transmite una señal de 0/4-20 mA a una carga en la zona segura. Programable libremente. Desconexión de 3 vías, conexión por tornillo, SIL.
