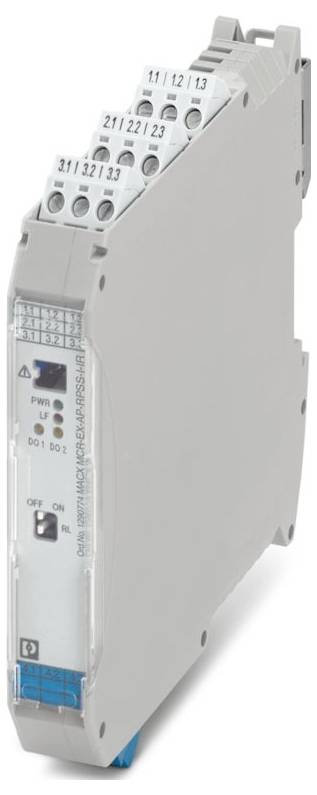

Name: Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR 1290774 Amplificador de aislamiento 1 UD(S).
Brand: Phoenix Contact
SKU: 3568215
Availability: SoldOut

Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR 1290774 Amplificador de aislamiento 1 UD(S).-0

Similar a la imagen

Tipo de producto

Amplificador de aislamiento

Señal de entrada máx. (corriente)

22 mA

Señal de entrada máx. (tensión)

30 V

tipo

MACX MCR-EX-AP-RPSS-I-IR

Dimen.

(Lon. x Anch. x Alt.) 113.7 x 17.5 x 112.5 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Total (382,35 € / Unidad)

382,35 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Familia de productos: MACX Analog
Tipo de conexión: Conexión por tornillo
Rosca del tornillo: M3
Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
Sección transversal del conductor rígido: 0,2 mm² ... 2,5 mm²
Sección transversal del conductor AWG: 24 ... 14
Ancho: 17,5 mm
Altura: 112,5 mm
Profundidad: 113,7 mm
Clase de inflamabilidad según UL 94: V0
Material de la carcasa: PA 6.6
Condiciones ambientales: Condiciones ambientales
Clase de protección: IP20 (terminales); IP30 (carcasa)
Temperatura ambiente (funcionamiento): -40 °C ... 70 °C (unidad individual: cualquier posición de montaje); -40 °C ... 48 °C (montaje en grupo: carril de montaje vertical sin circulación de aire); -40 °C ... 58 °C (montaje en grupo: carril de montaje vertical con circulación de aire); -40 °C ... 56 °C (montaje en grupo: carril de montaje horizontal sin circulación de aire); -40 °C ... 60 °C (montaje en grupo: carril de montaje horizontal con circulación de aire)
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
Altitud: ≤ 2000 m
Normas/Reglamentos: IEC/EN 60079-11
Nota: Al conectar las fuentes de alimentación
Tipo de montaje: NS 35/15, NS 35/7.5
Humedad admisible (en condiciones de funcionamiento): ≤ 95% (sin condensación)
Longitud de desprendimiento: 7 mm
Posición de instalación: vertical, horizontal
Nota de funcionamiento: El comportamiento de salida es igual a la señal de entrada.
Inductancia interna máxima Li: despreciable
ATEX: ATEX
IECEx: IECEx
Identificación: 2
Pérdida de potencia: 1,5 W (RL 250 Ω)
Rango de tensión de alimentación: 18 V ... 31,2 V
Tiempo típico de encendido:< 80 ms
Compatibilidad electromagnética: Probado según las siguientes normas y reglamentos: EN 61326-1 Uso industrial, NAMUR NE 21
Tensión máxima de conmutación: 30 V
Indicador de estado: LED verde (tensión de alimentación); LED amarillo (estado de conmutación); LED rojo (fallo de línea)
Protocolos compatibles: HART transparente
Aislamiento galvánico entre entrada y salida: sí
Suministro: Suministro
Número de canales: 1
Corriente de cortocircuito: ≤ 35 mA
Corriente de entrada: ≤ 50 mA (para fuentes de mA)
Protección contra polaridad inversa: sí
Descripción de la salida: Funcionamiento del amplificador de aislamiento
Tiempo típico de desconexión:< 100 ms
Configuración de contacto: 2 Contacto NA
Tensión de aislamiento nominal: 375 VPP
Tensión de prueba: 350 V (50 Hz, 60 s)
Tensión de entrada Ui: 30 V
Máx. Tensión de salida Uo: 4,1 V
Máx. Corriente de salida Io: 0 mA
Máx. Potencia de salida Po: 0 mW
Tensión máxima de seguridad: 253 V CA
Corriente de entrada II: 100 mA
Tensión de alimentación nominal: 24 V CC
Aislamiento galvánico: aislamiento de 4 vías
Entrada de corriente de resistencia de entrada:> 250 Ω (para fuentes de mA)
Coeficiente de temperatura típico: ≤ 0,1% (10 K)
Comunicación de datos (derivación): Comunicación de datos (derivación)
Consumo de energía: 2 W (20 mA)
Señal de entrada: Corriente
Corriente de señal de entrada: 4 mA ... 20 mA (con HART); 2 mA ... 22 mA (rango de funcionamiento)
Corriente de la señal de salida: 4 mA ... 20 mA (con HART); 2 mA ... 22 mA (rango de funcionamiento)
Profundidad NS 35/7.5: 114,5 mm (se fija al riel de montaje NS 35/7.5 según EN 60715)
Rango de medición de frecuencia: 0,5 kHz ... 10 kHz (transmisión HART bidireccional)
Descripción de la entrada: entrada de corriente pasiva, intrínsecamente segura
Conmutación: Relé: Conmutación: Relé
Corriente de conmutación máxima: ≤ 170 mA (carga resistiva); ≤ 500 mA (≤ 1 ms)
Ex-Instalación (EPL): Gc
Aislamiento galvánico de entrada/salida IEC/EN 60079-11: Aislamiento galvánico de entrada/salida IEC/EN 60079-11
Circuitos Ex i (EPL): Ga;Da;Ma
Capacidad interna máxima Ci: insignificante
Nivel de integridad de seguridad (SIL, IEC 61508): Nivel de integridad de seguridad (SIL, IEC 61508)
Comportamiento de la transmisión de la señal: Entrada = Salida
Aislamiento galvánico de entrada/alimentación IEC/EN 60079-11: Aislamiento galvánico de entrada/alimentación IEC/EN 60079-11
Entrada de aislamiento galvánico/salida de señalización de fallas IEC/EN 60079-11: Entrada de aislamiento galvánico/salida de señalización de fallas IEC/EN 60079-11
Salida/suministro con aislamiento galvánico: Salida/suministro con aislamiento galvánico
Salida de aislamiento galvánico/alimentación/señal de falla: Salida de aislamiento galvánico/alimentación/señal de falla
Informe: Salida del mensaje de error: Informe: Salida del mensaje de error
IIB/IIIC (circuito simple): inductancia externa máxima Lo / máxima. Capacitancia externa Co: 14 mH / 705 nF
IIC (circuito simple): inductancia externa máxima Lo / capacitancia externa máxima Co: 2,3 mH / 90 nF
IIB/IIIC (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 10 mH / 290 nF, 1 mH / 380 nF, 0,2 mH / 600 nF
IIC (circuito mixto): inductancia externa máxima Lo / capacitancia externa máxima Co: 1 mH / 56 nF, 0,5 mH / 72 nF, 0,2 mH / 90 nF
Carga: 0 Ω ... 600 Ω
Ondulación de salida (corriente): ≤ 40 µA (RMS)
Tensión en circuito abierto: ≤ 26 V
Detección de fallas en la línea:< 3,6 mA (ruptura de línea);> 21 mA (cortocircuito)
Señal: Funcionamiento del amplificador de aislamiento de la fuente de alimentación: Señal: Funcionamiento del amplificador de aislamiento de la fuente de alimentación
Señal: Funcionamiento del amplificador de aislamiento: Señal: Funcionamiento del amplificador de aislamiento
Datos relacionados con la seguridad: Funcionamiento del amplificador de aislamiento: Datos relacionados con la seguridad: Funcionamiento del amplificador de aislamiento
Error de linealidad: ≤ 0,1%
Error de desplazamiento típico: ≤ 0,1%
Contacto de entrada/limitación de aislamiento galvánico IEC/EN 60079-11: Contacto de entrada/limitación de aislamiento galvánico IEC/EN 60079-11
Contacto de salida/limitación de aislamiento galvánico: Contacto de salida/limitación de aislamiento galvánico
Datos relacionados con la seguridad: Funcionamiento del amplificador de aislamiento de la fuente de alimentación (transmisor de 2 hilos): Datos relacionados con la seguridad: Funcionamiento del amplificador de aislamiento de la fuente de alimentación (transmisor de 2 hilos)
Datos relacionados con la seguridad: Funcionamiento del amplificador de aislamiento de la fuente de alimentación (transmisor de 3 hilos): Datos relacionados con la seguridad: Funcionamiento del amplificador de aislamiento de la fuente de alimentación (transmisor de 3 hilos)

tipo: MACX MCR-EX-AP-RPSS-I-IR

Tipo de producto: Amplificador de aislamiento

Señal de entrada máx. (corriente): 22 mA

Señal de entrada máx. (tensión): 30 V

Dimen.: (Lon. x Anch. x Alt.) 113.7 x 17.5 x 112.5 mm

conexión: Atornillar

Señal de salida (corriente): 4 mA ... 20 mA (mit HART);2 mA ... 22 mA (Funktionsbereich)

Señal de entrada (corriente): 4 mA ... 20 mA (mit HART);2 mA ... 22 mA (Funktionsbereich)

Contenido: 1 UD(S).

Anchura: 17.5 mm

Altura: 112.5 mm

longitud: 113.7 mm

Consumo de corriente: 20 mA

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -40 °C

Tensión de alimentación (núm.): 24 V/DC

Tensión de alimentación U(B): 18 V ... 31.2 V

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.2 mm²

sección transversal maciza (min.): 0.2 mm²

Profundidad: 113.7 mm

: IP20

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3568215 Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR 1290774 Amplificador de aislamiento 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3568215 Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR 1290774 Amplificador de aislamiento 1 UD(S).

Descripción

Fuente de alimentación Ex i y amplificador de aislamiento de entrada con 2 relés de límite, alimenta transmisores de 2, 3 y 4 hilos, transmite señales de entrada pasivas o activas 1:1 de 0 mA / 4 mA ... 20 mA y tiene 2 salidas de límite configurables. Número de canales: 1, transparente HART, configuración estándar, aislamiento de 4 vías, nivel de integridad de seguridad (SIL, IEC 61508): 2, terminales de tornillo
