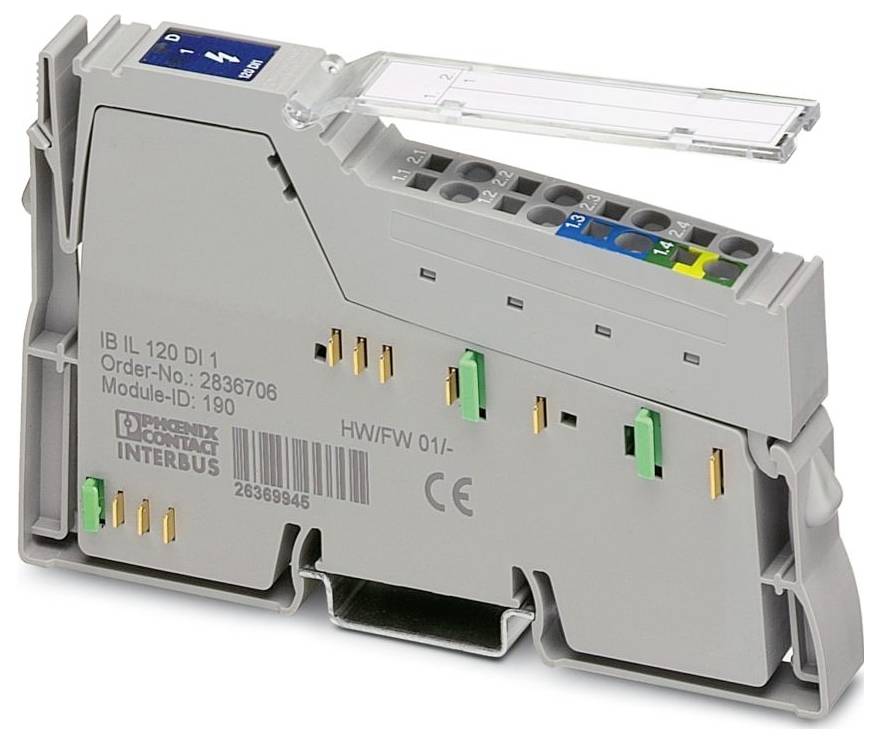

Phoenix Contact IB IL 120 DI 1-PAC 2861917 Módulo digital 120 V/AC, 7.5 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
52,09 €
3
3% = 5,07 €
50,40 €
5
5% = 11,85 €
49,72 €
10
5% = 28,10 €
49,28 €
25
6% = 83,25 €
48,76 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (52,09 € / Unidad)
52,09 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: En línea
- Diseño: modular
- Tipo de conexión: Conexión de resorte de tensión
- Sección transversal del conductor flexible: 0,08 mm² ... 1,5 mm²
- Sección transversal del conductor rígido: 0,08 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 28 ... 16
- Ancho: 12,2 mm
- Altura: 119,8 mm
- Profundidad: 71,5 mm
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 55 °C
- Temperatura ambiente (almacenamiento/transporte): -25 °C ... 85 °C
- Tipo de montaje: montaje en carril DIN
- Humedad admisible (operativa): 75% ... 85% (en el rango de -25°C ... +55°C, se requieren medidas adecuadas contra el aumento de la humedad).> 85% para cumplir)
- Designación del conector: Conector en línea
- Longitud de desprendimiento: 8 mm
- Velocidad de transmisión: 500 kbit/s
- Pérdida de potencia máxima en condiciones nominales: 1,2 W
- Clase de protección: I (IEC 61140, EN 61140, VDE 0140-1)
- Número de interfaces: 2
- Presión atmosférica (en funcionamiento): 80 kPa ... 160 kPa (hasta 2000 m sobre el nivel del mar)
- Alcance del suministro: incluye conector en línea y campo de etiquetado.
- Rango de tensión de alimentación: 108 V CA ... 135 V CA
- Tecnología de conexión: Tecnología de conexión
- Humedad admisible (almacenamiento/transporte): 75 % ... 85 % (ocasionalmente puede producirse una ligera condensación de corta duración en la carcasa exterior).
- Nota sobre la aplicación: Solo para uso industrial.
- Consumo: 0,25 A
- Conexión del conductor: Conexión del conductor
- Tensión de entrada: 120 V CA
- Presión atmosférica (almacenamiento/transporte): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Número de canales: 1
- Designación de entrada: Entradas digitales
- Descripción de la entrada: IEC 61131-2 Tipo 1
- Número de entradas: 1
- Digital:: Digital:
- Rango de voltaje de entrada de la señal "0": 0 V CA ... 40 V CA
- Rango de voltaje de entrada de la señal "1": 77 V CA ... 135 V CA
- Fuente de alimentación: Electrónica del módulo: Fuente de alimentación: Electrónica del módulo
- Tensión de alimentación: 120 V CA
- Autobús local en línea: Autobús local en línea
- Módulo: Módulo
- Código de identificación (dec): 190
- Código de identificación (hexadecimal): BE
- Código de longitud (hexadecimal): C2
- Código de longitud (decimal): 194
- Canal de datos de procesamiento: 2 bits
- Espacio de direcciones de entrada: 2 bits
- Espacio de direcciones de salida: 0 Byte
- Longitud del registro: 2 bits
- Requisito de datos del parámetro: 1 byte
- Requisito de datos de configuración: 4 bytes
- Tensión de entrada nominal UIN: 120 V CA
- Corriente de entrada nominal en UIN: 8,1 mA (a tensión nominal)
- Corriente del sensor por canal: máx. 500 mA
- Potenciales: Alimentación lógica (UL): Potenciales: Alimentación lógica (UL)
- Potencial: Suministro a zonas periféricas: Potencial: Suministro a zonas periféricas
- Separación/aislamiento potencial de rangos de voltaje: Separación/aislamiento potencial de rangos de voltaje
- Tensión de prueba: alimentación de 5 V del bus de larga distancia entrante / alimentación de 7,5 V (lógica del bus): 500 V CA, 50 Hz, 1 min
- Tensión de prueba: alimentación de 5 V para bus remoto / alimentación de 7,5 V (lógica de bus): 500 V CA, 50 Hz, 1 min
- Tensión de prueba: alimentación de 7,5 V (lógica de bus) / Área periférica: 2500 V CA, 50 Hz, 1 min
- Tensión de prueba: Prueba individual: 1200 V CA, 50 Hz, 1 min
- Conector en línea: Conector en línea
- Tipo de producto
Módulo digital
- tipo
IB IL 120 DI 1-PAC
- Número máx. de entradas digitales
1
- Número máx. de entradas
1
- Número de entradas
1 x
- Tensión de servicio
120 V/AC
7.5 V/DC
- Altura
119.8 mm
- longitud
71.5 mm
- Anchura
12.2 mm
IP20
- Dimen.
(Lon. x Anch. x Alt.) 71.5 x 12.2 x 119.8 mm
- Tecnología de conectividad
3 conductores
- conexión
Conexión de resorte
- Máx. Consumo de corriente
0.25 A
- Fabricante de la pieza.
2861917
- ejecución
modular
- Tipo de montaje (datos)
rieles de montaje
- Máx. Temperatura ambiente
55 °C
- min Temperatura ambiente.
-25 °C
- Tensión lógica V(L)
7.5 V/DC
- Profundidad
70.430346 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Módulo digital 120 V/AC, 7.5 V/DC
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Módulo digital 120 V/AC, 7.5 V/DC
Descripción
Terminal de entrada digital en línea, entradas digitales: 1, 120 V CA, tecnología de conexión: 3 hilos, velocidad de transmisión en bus local: 500 kbit/s, grado de protección: IP20, incluye conector en línea y campo de etiquetado.
