Name: Phoenix Contact ECM-UC-100A-UI Convertidor de medición de corriente
Brand: Phoenix Contact
SKU: 3565044
Availability: SoldOut

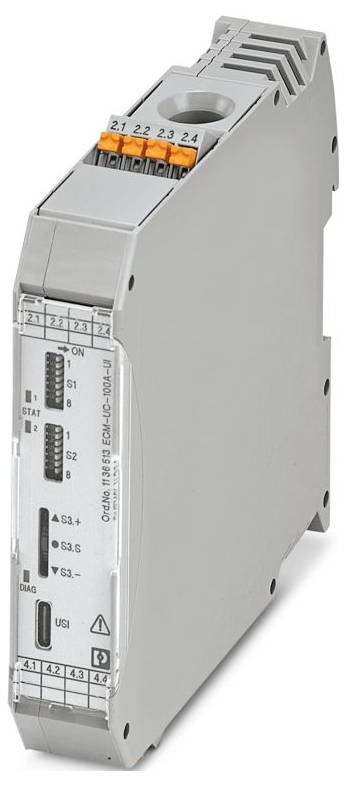

Phoenix Contact ECM-UC-100A-UI Convertidor de medición de corriente-0

Similar a la imagen

Dimen.

(Lon. x Anch.) 113.8 mm x 22.6 mm

tipo

ECM-UC-100A-UI

conexión

Conexión de fuerza de resorte Push-In

Anchura

22.6 mm

longitud

113.8 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Total (331,93 € / Unidad)

331,93 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de conexión: Conexión a presión
Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
Sección transversal del conductor rígido: 25 mm²
Sección transversal del conductor AWG: 3
Ancho: 22,6 mm
Altura: 106,7 mm
Profundidad: 113,8 mm
Color: gris (RAL 7042)
Clase de inflamabilidad según UL 94: V0 (carcasa)
Material de la carcasa: PA 6.6-FR
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP20
Temperatura ambiente (de funcionamiento): -40 °C ... 60 °C; -40 °F ... 140 °F
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
Altitud: ≤ 4000 m
Normas/Regulaciones: IEC/EN 61131-2 (Tipo 3)
Propiedades de aislamiento: Propiedades de aislamiento
Categoría de sobretensión: III (300 V)
Nivel de contaminación: 2
Humedad admisible (operativa): ≤ 95% (sin condensación)
Longitud de desprendimiento: 10 mm
Posición de instalación: vertical u horizontal
Etiqueta: Ecuación de control ind. E238705-E196811
UL, EE. UU./Canadá: UL, EE. UU./Canadá
Diámetro: 11 mm
Rango de tensión de alimentación: 9,6 V CC ... 30 V CC
CE: CE
Dimensiones del artículo: Dimensiones del artículo
Compatibilidad electromagnética: Cumplimiento de la Directiva EMC.
Directiva de Baja Tensión: Conformidad con la Directiva de Baja Tensión
Radiación de interferencia: Radiación de interferencia
Inmunidad: EN 61000-6-2
Rango de corriente de entrada: 0 A CA...100 A CA; -100 A CC...100 A CC
Designación: WBM: Dirección estándar, interfaz USB-C
Profundidad (profundidad del dispositivo (riel de montaje)): 114,5 mm (encajado en el riel de montaje NS 35/7.5 según EN 60715)
Suministro: Suministro
Aislamiento: Separación segura según IEC/EN 61010-1
Tensión nominal de aislamiento: 300 V CA (a tierra)
Tensión de prueba: 2 kV CA (50 Hz, 60 s)
Carga/Salida Carga Salida actual:< 500 Ω
Tensión de alimentación nominal: 24 V CC
Capacidad de transporte de sobrecorriente: 2 x IN (continua), dependiendo del conductor insertado.
Coeficiente de temperatura máximo:< 0,02 %/K
Respuesta escalón (10-90%): 200 ms (CA/CC); 20 ms (CC)
Error máximo de transmisión: 0,5 % (del valor nominal del rango en condiciones nominales)
Consumo de energía: ≤ 2 W (30 V CC)
Corriente de señal de entrada: 2 mA ... 15 mA
Corriente de señal de salida: 0 mA ... 20 mA; 4 mA ... 20 mA; 20 mA ... 0 mA; 20 mA ... 4 mA
Rango de medición de frecuencia: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Tensión de la señal de entrada: 0 V CC ... 30 V CC
Tensión de señal de salida: 0 V ... 10 V; 0V...5V; 1V...5V; 2V...10V; -10V...10V; -5V...5V; 10V...-10V; 5V ... -5V; 10 V... 0 V; 5V... 0V
Señal: Voltaje/Corriente: Señal: Voltaje/Corriente
Rango de medición: 0 A CA/CC ... 50 A CA/CC; 0 A CA/CC ... 100 A CA/CC
Ferias comerciales: Ferias comerciales
Salida/suministro con aislamiento galvánico: Salida/suministro con aislamiento galvánico
Entrada/salida de aislamiento galvánico: Entrada/salida de aislamiento galvánico
Rango de tensión de alimentación nominal: 12 V CC ... 24 V CC -20% ... +25%
Señal: Digital: Señal: digital
Aislamiento galvánico IEC 61010-2-030: Aislamiento galvánico IEC 61010-2-030
Categoría de medición: III (300 V)
Entrada/suministro de aislamiento galvánico: Entrada/suministro de aislamiento galvánico
Rango de ajuste de corriente de entrada mínima: 0 A CA/CC ... 9,4 A CA/CC; 0 A CA/CC ... 18,8 A CA/CC
Rango máximo de ajuste de corriente de entrada: 0 A CA/CC ... 62,5 A CA/CC (DIN/EN 61010-1); 0 A CA/CC ... 125 A CA/CC (DIN/EN 61010-1); -125 A CC ... 125 A CC (DIN/EN 61010-1)
Capacidad de corriente de sobretensión: 20 x IN (1 s), dependiendo del conductor insertado.
Forma de la curva: Corrientes continuas, alternas o distorsionadas
Escalera redonda: Escalera redonda
WBM: WBM
Dirección IP: 192.168.128.1
Señal: digital: Señal: digital
Voltaje de carga/salida:> 10 kΩ

Dimen.: (Lon. x Anch.) 113.8 mm x 22.6 mm

tipo: ECM-UC-100A-UI

conexión: Conexión de fuerza de resorte Push-In

Anchura: 22.6 mm

longitud: 113.8 mm

Tensión de alimentación: 24 V/DC

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.2 mm²

sección transversal maciza (min.): 0.2 mm²

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3565044 Phoenix Contact ECM-UC-100A-UI Convertidor de medición de corriente

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3565044 Phoenix Contact ECM-UC-100A-UI Convertidor de medición de corriente

Descripción

Transmisor de corriente para medir corrientes alternas, continuas y distorsionadas. Configuración mediante interfaz USB-C utilizando un servidor web (sin alimentación de 24 V CC). Rangos de medición de corriente: 0 A ... 125 A. Configuración estándar, conexión a presión.

Este texto es el resultado de una traducción automática.
