Phoenix Contact AXL SE PSDO4/2 2A 1079231 Módulo de seguridad 24 V/DC, 5 V/DC

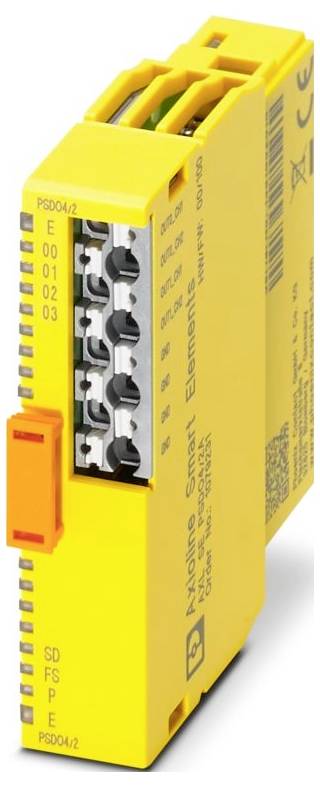

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Módulo de seguridad 24 V/DC, 5 V/DC-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 26/02/2027
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
189,07 €
3
2% = 13,86 €
184,45 €
5
3% = 32,25 €
182,62 €
10
4% = 76,80 €
181,39 €
Los descuentos por cantidad varían según el vendedor
Número
Total (189,07 € / Unidad)
189,07 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: Axioline Smart Elements
  • Diseño: modular
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 24 ... 16
  • Ancho: 14,9 mm
  • Altura: 62,2 mm
  • Profundidad: 62 mm
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Tipo de montaje: Montaje enchufable (ranura Smart Element)
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: II (IEC 60664-1)
  • Grado de contaminación: 2 (EN 60664-1)
  • Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
  • Designación de la conexión: Periférica
  • Longitud de desprendimiento: 8 mm
  • Distancias de separación y de fuga: IEC 60664-1
  • Posición de montaje deseada
  • Velocidad de transmisión: Consulte el sistema en el que está utilizando el Elemento Inteligente.
  • Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor flexible con casquillo, sin funda de plástico: 0,25 mm² ... 1,5 mm²
  • Pérdida máxima de potencia en condiciones nominales: típica 871 mW
  • Clase de protección: III (IEC 61140, EN 61140, VDE 0140-1)
  • Tensión de salida: 24 V CC
  • Número de interfaces: 1
  • Presión de aire (en funcionamiento): 70 kPa ... 108 kPa
  • Modo de funcionamiento: PROFIsafe 2.4, PROFIsafe 2.6.1
  • Rango de tensión de alimentación: 19,2 V CC ... 30 V CC (incluidas todas las tolerancias, incluido el rizado).
  • Tecnología de conexión: Tecnología de conexión
  • Humedad admisible (almacenamiento/transporte): 5% ... 95% (sin condensación)
  • Nota sobre la aplicación: Solo para uso industrial.
  • Consumo de corriente: mín. 21 mA (alimentación desde UP con 19,2 V CC, todas las salidas configuradas, sin alimentación a los actuadores).
  • Tensión de salida nominal: 24 V CC
  • Conexión del conductor: Conexión del conductor
  • Circuitos de protección: Tensión de alimentación de protección contra sobretensiones | electrónica (35 V, 0,5 s); Tensión de alimentación de protección contra polaridad inversa | a través del sistema en el que utilice el Smart Element.
  • Aplicación: Funcional Seguridad; PROFIsafe; exclusivamente para conexión a controladores Phoenix Contact o Siemens.
  • Presión atmosférica (almacenamiento/transporte): 66 kPa ... 108 kPa
  • Nota sobre el tipo de conexión: Consulte la información del capítulo sobre secciones transversales de conductores, así como las longitudes de pelado e inserción.
  • Medio de transmisión: cobre
  • Corriente de salida: máx. 2 A (por salida)
  • Descripción del resultado: EN 61131-2
  • Número de salidas: 2 (configuración de 2 canales); 4 (configuración de 1 canal)
  • Designación de salida: Salidas digitales seguras
  • Consumo de energía: máx. 900 mW; mín. 403mW
  • Digital:: Digital:
  • Tensión de alimentación: 24 V CC (a través del conector de borde de la tarjeta)
  • Seguridad: seguridad externa a través del sistema en el que implementa el Elemento Inteligente.
  • Tensión de salida cuando está apagado:< 5V
  • Módulo: Módulo
  • Espacio de direcciones de entrada: 5 bytes (PROFIsafe 2.6.1)
  • Espacio de direcciones de salida: 6 bytes (PROFIsafe 2.6.1)
  • Carga nominal inductiva: 48 VA (1 H, 12 Ω, a tensión nominal)
  • Carga resistiva nominal: 48 W (12 Ω, a tensión nominal)
  • Resistencia a la tensión inversa frente a impulsos cortos: no
  • Comportamiento en caso de sobrecarga inductiva: La salida puede resultar destruida.
  • Potencial: Suministro del autobús local Axioline F (UBus): Potencial: Suministro del autobús local Axioline F (UBus)
  • Corriente de salida máxima por módulo: 4 A
  • Carga mínima: 1,5 kΩ (a tensión nominal)
  • Corriente de salida en estado apagado:< 2 mA
  • Frecuencia de conmutación: 1 Hz (0,2 Hz a> 1 A)
  • Comportamiento en caso de sobrecarga: Apagado de la salida afectada, reinicio mediante confirmación.
  • Corriente de salida máxima por canal: 2 A
  • Potencial: Potencial
  • Interfaz de elementos inteligentes: Interfaz de elementos inteligentes
  • Potencial: Alimentación lógica para los elementos inteligentes (USE): Potencial: Alimentación lógica para los elementos inteligentes (USE)
  • Potencial: Atención periférica (UP): Potencial: Atención periférica (UP)
  • Periferia: Periferia
  • Grado de protección para el lugar de instalación: mín. IP54
Tipo de producto

Módulo de seguridad

tipo

AXL SE PSDO4/2 2A

Número máx. de salidas

4

Número de salidas

4 x

Señal de salida, corriente

2 A

Máx. Corriente de salida por canal

2 A

Señal de salida, tensión

24 V

Tensión de servicio

24 V/DC

5 V/DC

Altura

62.2 mm

longitud

62 mm

Anchura

14.9 mm

IP20

Dimen.

(Lon. x Anch. x Alt.) 62 x 14.9 x 62.2 mm

Tecnología de conectividad

2 conductores

conexión

Conexión push-in

Máx. Consumo de corriente

120 mA

Fabricante de la pieza.

1079231

ejecución

modular

Tipo de montaje (datos)

Montaje enchufable (ranura Smart Element)

Máx. Temperatura ambiente

60 °C

min Temperatura ambiente.

-25 °C

Profundidad

62 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Módulo de seguridad 24 V/DC, 5 V/DC

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Módulo de seguridad 24 V/DC, 5 V/DC

Descripción

Axioline Smart Elements, módulo de salida digital, seguridad funcional, PROFIsafe, exclusivamente para conexión a controladores Phoenix Contact o Siemens, salidas digitales seguras: 2 (configuración de 2 canales), 4 (configuración de 1 canal), 24 V CC, 2 A, tecnología de conexión: 2 hilos, clase de protección: IP20

Este texto es el resultado de una traducción automática.
