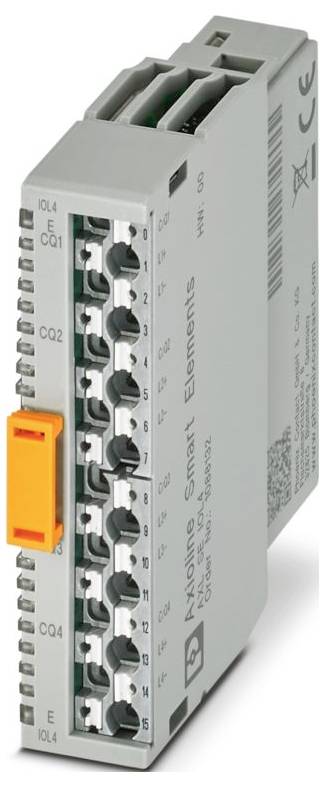

Phoenix Contact AXL SE IOL4 1088132 Módulo de comunicación 24 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
163,86 €
3
2% = 12,00 €
159,86 €
5
3% = 27,95 €
158,27 €
10
4% = 66,60 €
157,20 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (163,86 € / Unidad)
163,86 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Axioline Smart Elements
- Diseño: modular
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 24 ... 16
- Ancho: 14,9 mm
- Altura: 62,2 mm
- Profundidad: 62 mm
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Tipo de montaje: Montaje enchufable (ranura Smart Element)
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: II (IEC 60664-1, EN 60664-1)
- Grado de contaminación: 2 (IEC 60664-1, EN 60664-1)
- Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
- Designación de la conexión: Periférica
- Longitud de desprendimiento: 8 mm
- Posición de instalación: Consulte el sistema en el que va a instalar el elemento inteligente.
- Velocidad de transmisión: Consulte el sistema en el que está utilizando el Elemento Inteligente.
- Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor flexible con casquillo, sin funda de plástico: 0,25 mm² ... 1,5 mm²
- Pérdida de potencia máxima en condiciones nominales: 1,85 W
- Clase de protección: III (IEC 61140, EN 61140, VDE 0140-1)
- Número de interfaces: 1
- Presión atmosférica (en funcionamiento): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Rango de tensión de alimentación: 19,2 V CC ... 30 V CC (incluidas todas las tolerancias, incluido el rizado).
- Tecnología de conexión: Tecnología de conexión
- Humedad admisible (almacenamiento/transporte): 5% ... 95% (sin condensación)
- Nota sobre la aplicación: Solo para uso industrial.
- Consumo de corriente: mín. 18 mA (sin periféricos conectados)
- Tensión de salida nominal: 24 V CC
- Conexión del conductor: Conexión del conductor
- Digital: Digital
- Circuitos de protección: Protección contra sobretensión | Consulte el sistema en el que utiliza el elemento inteligente; Protección contra polaridad inversa | Diodo de protección contra polaridad inversa
- Presión atmosférica (almacenamiento/transporte): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Nota sobre el tipo de conexión: Consulte la información en la Secciones transversales de los conductores en el manual de usuario "Axioline Smart Elements".
- IO-Link: IO-Link
- Descripción de la salida: Puertos IO-Link en modo de salida digital (DO).
- Número de salidas: máx. 4
- Descripción de la entrada: Puertos IO-Link en modo de entrada digital (DI).
- Número de entradas: máx. 4 (IEC 61131-2 Tipo 1)
- Rango de voltaje de entrada de la señal "0": -0,3 V CC ... 5 V CC
- Rango de voltaje de entrada de la señal "1": 11 V CC ... 30 V CC
- Tiempo de filtrado de entrada: 1 µs
- Tensión de alimentación: 24 V CC (a través del conector de borde de la tarjeta)
- Tensión nominal de alimentación periférica: 24 V CC
- Módulo: Módulo
- Código de identificación (hexadecimal): ninguno
- Canal de datos de procesamiento: 512 bits
- Espacio de direcciones de entrada: 64 bytes
- Espacio de direcciones de salida: 64 bytes
- Tensión de entrada nominal UIN: 24 V CC
- Corriente del sensor por canal: máx. 500 mA (desde L+/L-)
- Separación/aislamiento potencial de rangos de voltaje: Separación/aislamiento potencial de rangos de voltaje
- Tensión de prueba: alimentación de 24 V (periféricos) / Tierra funcional: 500 V CA, 50 Hz, 1 min
- Interfaz de elementos inteligentes: Interfaz de elementos inteligentes
- Potencial: Alimentación lógica para los elementos inteligentes (USE): Potencial: Alimentación lógica para los elementos inteligentes (USE)
- Tiempo de inicio hasta la disponibilidad operativa:< 500 ms
- Tensión de prueba: Alimentación lógica / Alimentación de 24 V (periféricos): 500 V CA, 50 Hz, 1 min
- Tensión de prueba: Alimentación lógica / tierra funcional: 500 V CA, 50 Hz, 1 min
- Periferia: Periferia
- Número de puertos: 4
- Tipo de puerto: Clase A
- Alimentación: IO-Link: Alimentación: IO-Link
- Corriente de entrada nominal: típica 2,5 mA
- Corriente nominal por puerto IO-Link: 500 mA (en L+/L-); 200 mA (en C/Q)
- Corriente nominal por canal: 200 mA
- Potencial: Fuente de alimentación periférica (UP) que incluye la fuente de alimentación para el puerto IO-Link: Potencial: Fuente de alimentación periférica (UP) que incluye la fuente de alimentación para el puerto IO-Link
- Tipo de producto
Módulo de comunicación
- tipo
AXL SE IOL4
- Número máx. de entradas digitales
4
- Número máx. de entradas
4
- Número máx. de salidas
4
- Máx. Corriente de salida por canal
500 mA
- Señal de salida, tensión
24 V
- Tensión de servicio
24 V/DC
- Altura
62.2 mm
- longitud
62 mm
- Anchura
14.9 mm
IP20
- Dimen.
(Lon. x Anch. x Alt.) 62 x 14.9 x 62.2 mm
- Tecnología de conectividad
2, 3 conductores
- conexión
Conexión push-in
- Máx. Consumo de corriente
2030 mA
- Fabricante de la pieza.
1088132
- ejecución
modular
- Tipo de montaje (datos)
Montaje enchufable (ranura Smart Element)
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-25 °C
- Profundidad
62 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3563429 Phoenix Contact AXL SE IOL4 1088132 Módulo de comunicación 24 V/DC
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3563429 Phoenix Contact AXL SE IOL4 1088132 Módulo de comunicación 24 V/DC
Descripción
Axioline Smart Elements, maestro IO-Link, puertos IO-Link Clase A: 4, tipo de conexión: conexión a presión, tecnología de conexión: 3 hilos, clase de protección: IP20
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
