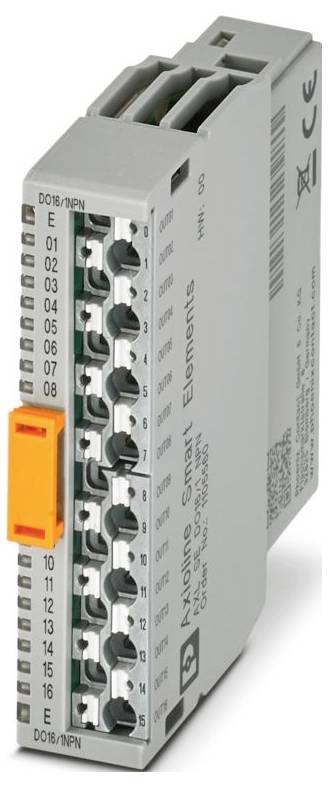

Phoenix Contact AXL SE DO16/1 NPN 1105560 Módulo digital 24 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
96,63 €
3
3% = 8,04 €
93,95 €
5
4% = 18,75 €
92,88 €
10
5% = 44,60 €
92,17 €
25
5% = 131,75 €
91,36 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (96,63 € / Unidad)
96,63 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Axioline Smart Elements
- Diseño: modular
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 24 ... 16
- Ancho: 14,9 mm
- Altura: 62,2 mm
- Profundidad: 62 mm
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Tipo de montaje: Montaje enchufable (ranura Smart Element)
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: II (IEC 60664-1, EN 60664-1)
- Grado de contaminación: 2 (IEC 60664-1, EN 60664-1)
- Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
- Designación de la conexión: Periférica
- Longitud de desprendimiento: 8 mm
- Posición de instalación: Consulte el sistema en el que va a instalar el elemento inteligente.
- Velocidad de transmisión: Consulte el sistema en el que está utilizando el Elemento Inteligente.
- Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor flexible con casquillo, sin funda de plástico: 0,25 mm² ... 1,5 mm²
- Pérdida de potencia máxima en condiciones nominales: 1,85 W
- Clase de protección: III (IEC 61140, EN 61140, VDE 0140-1)
- Tensión de salida: 24 V
- Número de interfaces: 1
- Presión atmosférica (en funcionamiento): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Rango de tensión de alimentación: 19,2 V CC ... 30 V CC (incluidas todas las tolerancias, incluido el rizado).
- Tecnología de conexión: Tecnología de conexión
- Humedad admisible (almacenamiento/transporte): 5% ... 95% (sin condensación)
- Nota sobre la aplicación: Solo para uso industrial.
- Consumo de corriente: mín. 14 mA (sin periféricos conectados)
- Tensión de salida nominal: 24 V CC
- Conexión del conductor: Conexión del conductor
- Circuitos de protección: Protección contra sobretensión | Consulte el sistema en el que utiliza el elemento inteligente; Protección contra polaridad inversa | Diodo en paralelo
- Presión atmosférica (almacenamiento/transporte): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Nota sobre el tipo de conexión: Consulte la información en la Las secciones transversales de los conductores se especifican en el manual de usuario "Axioline Smart Elements". Con una sección transversal pequeña y una corriente alta, la temperatura en los terminales puede ser hasta 31 K superior a la temperatura ambiente. Al seleccionar los cables, tenga en cuenta su temperatura de funcionamiento admisible según las normas IEC o UL.
- Número de salidas: 16 (NPN)
- Designación de salida: Salidas digitales
- Digital:: Digital:
- Tensión de alimentación: 24 V CC (a través del conector de borde de la tarjeta)
- Tensión de salida en estado apagado: mín. 23 V (con UP = 24 V CC)
- Límite de tensión de corte inductivo: 30 V CC ... 55 V CC
- Módulo: Módulo
- Código de identificación (hexadecimal): ninguno
- Canal de datos de procesamiento: 16 bits
- Espacio de direcciones de entrada: 0 bytes
- Espacio de direcciones de salida: 2 bytes
- Requisito de datos del parámetro: 9 bytes
- Requisito de datos de configuración: 6 bytes
- Separación/aislamiento potencial de rangos de voltaje: Separación/aislamiento potencial de rangos de voltaje
- Tensión de prueba: alimentación de 24 V (periféricos) / Tierra funcional: 500 V CA, 50 Hz, 1 min
- Carga inductiva nominal: 12 VA (1,2 H, 48 Ω, a tensión nominal)
- Lámparas de carga nominal: 12 W (a tensión nominal)
- Resistencia de carga nominal: 12 W (48 Ω, a tensión nominal)
- Resistencia a la tensión inversa frente a impulsos cortos: resistencia a la tensión inversa condicional de hasta 0,5 A durante 1 s
- Comportamiento en caso de sobrecarga inductiva: La salida puede resultar destruida.
- Protección contra sobrecorriente: mín. 0,7 A
- Corriente de salida máxima por módulo: máx. 6 A (¡Asegúrese de no exceder la corriente máxima permitida de 6 A!)
- Carga mínima: 10 kΩ
- Corriente de salida en estado apagado: máx. 100 µA
- Frecuencia de conmutación: máx. 1200 por segundo (con carga resistiva, corriente de carga mínima de 50 mA); máx. 1 por segundo (a carga inductiva nominal); máx. 16 por segundo (a carga nominal de la lámpara)
- Comportamiento ante sobrecarga: Apagado con reinicio automático
- Retardo de señal: máx. 100 µs (al encender); máx. 100 µs (al apagar, con una corriente de carga mínima de 50 mA)
- Interfaz de elementos inteligentes: Interfaz de elementos inteligentes
- Potencial: Suministro lógico de los elementos inteligentes (USO): Potencial: Suministro lógico para los elementos inteligentes (USE)
- Tiempo de inicio hasta la disponibilidad operativa:< 500 ms
- Potencial: Atención periférica (UP): Potencial: Atención periférica (UP)
- Tensión de prueba: Alimentación lógica / Alimentación de 24 V (periféricos): 500 V CA, 50 Hz, 1 min
- Tensión de prueba: Alimentación lógica / tierra funcional: 500 V CA, 50 Hz, 1 min
- Periferia: Periferia
- Tipo de producto
Módulo digital
- tipo
AXL SE DO16/1 NPN
- Número máx. de salidas
16
- Número de entradas
0 x
- Número de salidas
16 x
- Señal de salida, corriente
500 mA
- Máx. Corriente de salida por canal
500 mA
- Señal de salida, tensión
24 V
- Tensión de servicio
24 V/DC
- Altura
62.2 mm
- longitud
62 mm
- Anchura
14.9 mm
IP20
- Dimen.
(Lon. x Anch. x Alt.) 62 x 14.9 x 62.2 mm
- Tecnología de conectividad
1 conductor
- conexión
Conexión push-in
- Máx. Consumo de corriente
6 A
- Fabricante de la pieza.
1105560
- ejecución
modular
- Tipo de montaje (datos)
Montaje enchufable (ranura Smart Element)
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-25 °C
- Número máx. de salidas transistores
16
- Profundidad
62 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Módulo digital 24 V/DC
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Módulo digital 24 V/DC
Descripción
Axioline Smart Elements, módulo de salida digital, salidas digitales: 16 (NPN), 24 V CC, 500 mA, tecnología de conexión: 1-wire, clase de protección: IP20
