Name: Phoenix Contact AXL SE CNT1 1088131 Módulo de función 24 V/DC
Brand: Phoenix Contact
SKU: 3563384
Availability: InStock

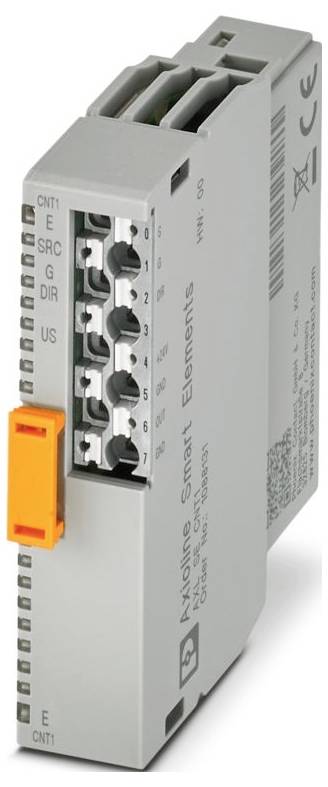

Phoenix Contact AXL SE CNT1 1088131 Módulo de función 24 V/DC-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 05/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (176,46 € / Unidad)

176,46 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Familia de productos: Axioline Smart Elements
Diseño: modular
Tipo de conexión: Conexión a presión
Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
Sección transversal del conductor AWG: 24 ... 16
Ancho: 14,9 mm
Altura: 62,2 mm
Profundidad: 62 mm
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP20
Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
Tipo de montaje: Montaje enchufable (ranura Smart Element)
Propiedades de aislamiento: Propiedades de aislamiento
Categoría de sobretensión: II (IEC 60664-1, EN 60664-1)
Grado de contaminación: 2 (IEC 60664-1, EN 60664-1)
Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
Designación de la conexión: Periférica
Longitud de desprendimiento: 8 mm
Posición de instalación: Consulte el sistema en el que va a instalar el elemento inteligente.
Velocidad de transmisión: Consulte el sistema en el que está utilizando el Elemento Inteligente.
Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm²
Sección transversal del conductor flexible con casquillo, sin funda de plástico: 0,25 mm² ... 1,5 mm²
Pérdida de potencia máxima en condiciones nominales: 1,75 W
Clase de protección: III (IEC 61140, EN 61140, VDE 0140-1)
Tensión de salida: 24 V CC
Número de interfaces: 1
Presión atmosférica (en funcionamiento): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
Rango de tensión de alimentación: 19,2 V CC ... 30 V CC (incluidas todas las tolerancias, incluido el rizado).
Tecnología de conexión: Tecnología de conexión
Humedad admisible (almacenamiento/transporte): 5% ... 95% (sin condensación)
Nota sobre la aplicación: Solo para uso industrial.
Consumo de corriente: mín. 20 mA (sin periféricos conectados)
Conexión del conductor: Conexión del conductor
Circuitos de protección: Protección contra sobretensión | Consulte el sistema en el que utiliza el elemento inteligente; Protección contra polaridad inversa | Diodo de protección contra polaridad inversa
Tensión de entrada: 24 V CC
Designación: Suministro de sensores/actuadores (EE. UU.)
Presión atmosférica (almacenamiento/transporte): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
Nota sobre el tipo de conexión: Consulte la información sobre las secciones transversales de los conductores en el manual de usuario "Axioline Smart Elements".
Corriente de entrada: típica 2,3 mA
Frecuencia de entrada: máx. 150 kHz
Descripción de la salida: Salida push-pull (conmuta a tierra en el nivel 0).
Número de salidas: 1 (SALIDA)
Designación de entrada: Entrada de conteo
Designación de salida: Salida digital
Descripción de la entrada: EN 61131-2 Tipo 1
Número de entradas: 1 (Fuente)
Digital:: Digital:
Rango de voltaje de entrada de la señal "0": -3 V CC ... 5 V CC
Rango de voltaje de entrada de la señal "1": 15 V CC ... 30 V CC
Tensión de alimentación: 24 V CC
Módulo: Módulo
Código de identificación (hexadecimal): ninguno
Canal de datos de procesamiento: 48 bits
Espacio de direcciones de entrada: 6 bytes
Espacio de direcciones de salida: 6 bytes
Requisito de datos del parámetro: 20 bytes
Requisito de datos de configuración: 7 bytes
Separación/aislamiento potencial de rangos de voltaje: Separación/aislamiento potencial de rangos de voltaje
Tensión de prueba: alimentación de 24 V (periféricos) / Tierra funcional: 500 V CA, 50 Hz, 1 min
Suministro:: Suministro:
Contador:: Contador:
Resolución: 32 bits
Interfaz de elementos inteligentes: Interfaz de elementos inteligentes
Potencial: Alimentación lógica para los elementos inteligentes (USE): Potencial: Alimentación lógica para los elementos inteligentes (USE)
Tiempo de inicio hasta la disponibilidad operativa:< 500 ms
Potencial: Atención periférica (UP): Potencial: Atención periférica (UP)
Tensión de prueba: Alimentación lógica / Alimentación de 24 V (periféricos): 500 V CA, 50 Hz, 1 min
Tensión de prueba: Alimentación lógica / tierra funcional: 500 V CA, 50 Hz, 1 min
Periferia: Periferia

Tipo de producto: Módulo de función

tipo: AXL SE CNT1

Número máx. de entradas digitales: 3

Número máx. de entradas: 1

Número máx. de salidas: 1

Número de entradas: 3 x

Número de salidas: 1 x

Señal de salida, corriente: 100 mA

Máx. Corriente de salida por canal: 100 mA

Señal de salida, tensión: 24 V

Tensión de servicio: 24 V/DC

Altura: 62.2 mm

longitud: 62 mm

Anchura: 14.9 mm

: IP20

Dimen.: (Lon. x Anch. x Alt.) 62 x 14.9 x 62.2 mm

Tecnología de conectividad: Conexión push-in

conexión: Conexión push-in

Máx. Consumo de corriente: 700 mA

Fabricante de la pieza.: 1088131

ejecución: modular

Tipo de montaje (datos): Montaje enchufable (ranura Smart Element)

Máx. Temperatura ambiente: 60 °C

min Temperatura ambiente.: -25 °C

Tensión lógica V(L): 24 V/DC

Número máx. de salidas transistores: 1

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3563384 Phoenix Contact AXL SE CNT1 1088131 Módulo de función 24 V/DC

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3563384 Phoenix Contact AXL SE CNT1 1088131 Módulo de función 24 V/DC

Descripción

Axioline Smart Elements, Módulo de funciones, Entrada de conteo: 1, Entrada de control: 1, Entrada de dirección de conteo: 1, Salida digital: 1, 24 V CC, 100 mA, Clase de protección: IP20

Este texto es el resultado de una traducción automática.
