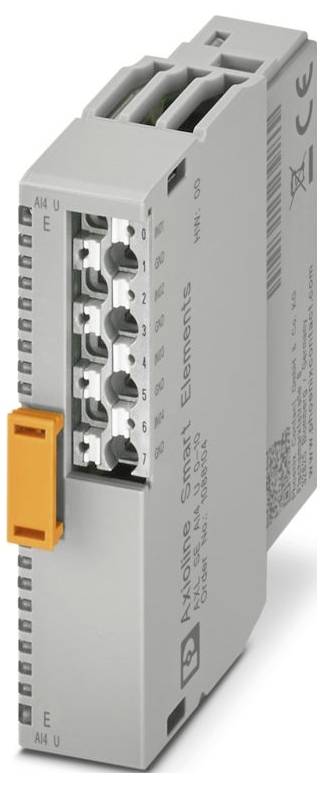

Phoenix Contact AXL SE AI4 U 0-10 1088104 Módulo analógico 24 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
151,25 €
3
2% = 11,07 €
147,56 €
5
3% = 25,80 €
146,09 €
10
4% = 61,40 €
145,11 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (151,25 € / Unidad)
151,25 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Axioline Smart Elements
- Diseño: modular
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 24 ... 16
- Ancho: 14,9 mm
- Altura: 62,2 mm
- Profundidad: 62 mm
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Tipo de montaje: Montaje enchufable (ranura Smart Element)
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: II (IEC 60664-1, EN 60664-1)
- Grado de contaminación: 2 (IEC 60664-1, EN 60664-1)
- Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
- Designación de la conexión: Periférica
- Longitud de desprendimiento: 8 mm
- Posición de instalación: Consulte el sistema en el que va a instalar el elemento inteligente.
- Velocidad de transmisión: Consulte el sistema en el que está utilizando el Elemento Inteligente.
- Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm²
- Sección transversal del conductor flexible con casquillo, sin funda de plástico: 0,25 mm² ... 1,5 mm²
- Pérdida de potencia máxima en condiciones nominales: 0,55 W
- Clase de protección: III (IEC 61140, EN 61140, VDE 0140-1)
- Número de interfaces: 1
- Presión atmosférica (en funcionamiento): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Rango de tensión de alimentación: 19,2 V CC ... 30 V CC (incluidas todas las tolerancias, incluido el rizado).
- Tecnología de conexión: Tecnología de conexión
- Humedad admisible (almacenamiento/transporte): 5% ... 95% (sin condensación)
- Nota sobre la aplicación: Solo para uso industrial.
- Consumo de corriente: mín. 12 mA (sin periféricos conectados)
- Conexión del conductor: Conexión del conductor
- Circuitos de protección: Protección contra sobretensión | Consulte el sistema en el que utiliza el elemento inteligente; Protección contra polaridad inversa | Diodo de protección contra polaridad inversa
- Presión atmosférica (almacenamiento/transporte): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Nota sobre el tipo de conexión: Consulte la información sobre las secciones transversales de los conductores en el manual de usuario "Axioline Smart". Elementos".
- Etiquetado de entradas: Entradas analógicas
- Descripción de la entrada: Entradas de un solo extremo, voltaje
- Número de entradas: 4
- Tensión de la señal de entrada: 0 V ... 10 V
- Analógico: Analógico:
- Tensión de alimentación: 24 V CC (a través del conector de borde de la tarjeta)
- Voltaje de entrada de resistencia de entrada:> 100 kΩ
- Nota sobre la tecnología de conexión: pares trenzados apantallados.
- Resolución del convertidor A/D: 12 bits
- Módulo: Módulo
- Código de identificación (hexadecimal): ninguno
- Canal de datos de procesamiento: 64 bits
- Espacio de direcciones de entrada: 8 bytes
- Espacio de direcciones de salida: 0 bytes
- Requisito de datos del parámetro: 15 bytes
- Requisito de datos de configuración: 6 bytes
- Separación/aislamiento potencial de rangos de voltaje: Separación/aislamiento potencial de rangos de voltaje
- Visualización del valor de medición: 16 bits
- Tensión de prueba: alimentación de 24 V (periféricos) / Tierra funcional: 500 V CA, 50 Hz, 1 min
- Formatos de datos: Representación estandarizada
- Tensión de prueba: alimentación de 24 V (periféricos) / Entradas analógicas: 500 V CA, 50 Hz, 1 min
- Tensión de prueba: Entradas analógicas / Tierra funcional: 500 V CA, 50 Hz, 1 min
- Interfaz de elementos inteligentes: Interfaz de elementos inteligentes
- Potencial: Alimentación lógica para los elementos inteligentes (USE): Potencial: Alimentación lógica para los elementos inteligentes (USE)
- Tiempo de inicio hasta la disponibilidad operativa:< 1000 ms
- Potencial: Atención periférica (UP): Potencial: Atención periférica (UP)
- Tensión de prueba: Alimentación lógica / Alimentación de 24 V (periféricos): 500 V CA, 50 Hz, 1 min
- Tensión de prueba: Alimentación lógica / tierra funcional: 500 V CA, 50 Hz, 1 min
- Periferia: Periferia
- Tensión de prueba: Alimentación de entrada lógica/analógica: 500 V CA, 50 Hz, 1 min
- Tipo de producto
Módulo analógico
- tipo
AXL SE AI4 U 0-10
- Número máx. de entradas análogas
4
- Número máx. de entradas
4
- Tensión de servicio
24 V/DC
- Altura
62.2 mm
- longitud
62 mm
- Anchura
14.9 mm
IP20
- Dimen.
(Lon. x Anch. x Alt.) 62 x 14.9 x 62.2 mm
- Tecnología de conectividad
2 conductores
- conexión
Conexión push-in
- Máx. Consumo de corriente
20 mA
- Fabricante de la pieza.
1088104
- ejecución
modular
- Tipo de montaje (datos)
Montaje enchufable (ranura Smart Element)
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-25 °C
- Tensión lógica V(L)
24 V/DC
- Profundidad
62 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3563394 Phoenix Contact AXL SE AI4 U 0-10 1088104 Módulo analógico 24 V/DC
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3563394 Phoenix Contact AXL SE AI4 U 0-10 1088104 Módulo analógico 24 V/DC
Descripción
Axioline Smart Elements, módulo de entrada analógica, entradas analógicas: 4, 0 V ... 10 V, tecnología de conexión: 2 hilos, clase de protección: IP20
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
