Similar a la imagen

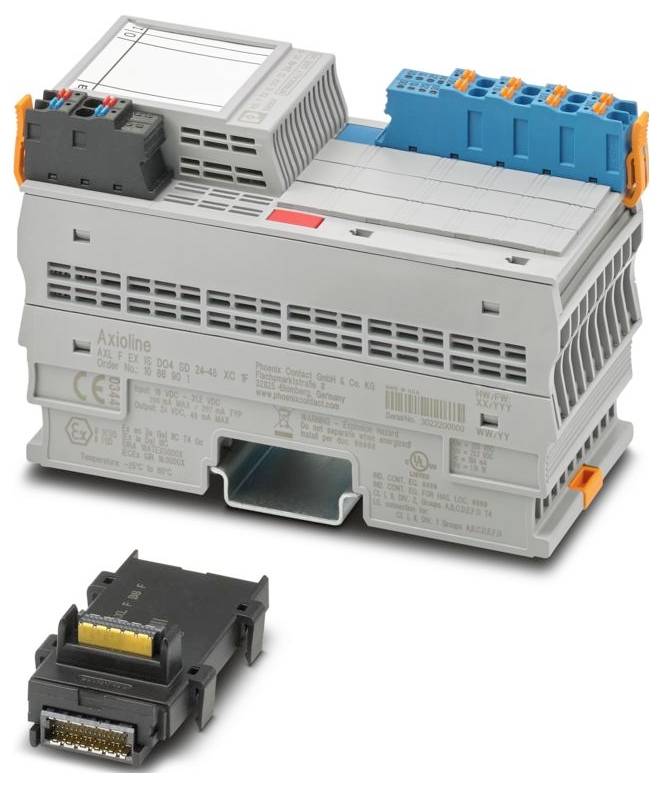

Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Módulo digital 24 V/DC, 5 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
550,42 €
3
2% = 40,29 €
536,99 €
5
3% = 93,85 €
531,65 €
10
4% = 223,40 €
528,08 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Total (550,42 € / Unidad)
550,42 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: Axioline F
- Diseño: modular en bloque
- Tipo de conexión: Conexión a presión
- Sección transversal del conductor flexible: 0,2 mm² ... 1,5 mm²
- Sección transversal del conductor rígido: 0,2 mm² ... 1,5 mm²
- Sección transversal del conductor AWG: 24 ... 16
- Ancho: 53,6 mm
- Altura: 129,9 mm
- Profundidad: 77,1 mm
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (de funcionamiento): -25 °C ... 60 °C (estándar); -40 °C ... 70 °C (ampliada, véase el capítulo "Probado con éxito: uso en condiciones ambientales extremas" en la ficha técnica).
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: II (IEC 60664-1, EN 60664-1)
- Grado de contaminación: 2 (IEC 60664-1, EN 60664-1)
- Humedad admisible (en condiciones de funcionamiento): 5% ... 95% (sin condensación)
- Designación del conector: Conector F de Axioline
- Longitud de desprendimiento: 8 mm
- Posición de instalación: cualquiera (sin reducción de potencia por temperatura)
- ATEX: ATEX
- IECEx: IECEx
- Velocidad de transmisión: 100 Mbps
- Marcado: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
- UL, EE. UU./Canadá: Ind. Cont. Ec. (E238705) también aparece en la lista.
- Indiana Ecuación continua para lugares peligrosos. E196811
- Instalar en: Clase I, Div. 2, Grupos A, B, C, D T4
- Salidas intrínsecamente seguras para: Clase I, Grupos A, B, C, D | Clase II, Grupos E, F, G | Clase III | [Ex ia] Haz loc
- Clase I, Zona 2, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Pérdida de potencia máxima en condiciones nominales: 6,44 W
- Clase de protección: III (IEC 61140, EN 61140, VDE 0140-1)
- Tensión de salida: 24 V
- Número de interfaces: 2
- Presión atmosférica (en funcionamiento): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Contenido del suministro: incluye módulo base de bus y conectores F de Axioline.
- Rango de tensión de alimentación: 19,2 V CC ... 30 V CC (incluidas todas las tolerancias, incluido el rizado).
- Certificado: E196811
- Tecnología de conexión: Tecnología de conexión
- Humedad admisible (almacenamiento/transporte): 5% ... 95% (sin condensación)
- Nota sobre la aplicación: Solo para el uso industrial
- Consumo de corriente: máx. 420 mA
- Tensión de salida nominal: 24 V
- Conexión del conductor: Conexión del conductor
- Circuitos de protección: Protección contra sobretensiones | electrónica (35 V, 0,5 s); Protección contra polaridad inversa | Diodo de protección contra polaridad inversa; Protección contra transitorios | Diodo supresor
- Presión atmosférica (almacenamiento/transporte): 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar)
- Nota sobre el tipo de conexión: Consulte la información sobre las secciones transversales de los conductores en el manual de usuario "Axioline F: Sistema e instalación".
- Restricción de uso: Restricción de uso
- Nota EMC: Producto de clase A, consulte la declaración del fabricante en el área de descargas.
- Características especiales: Accionamiento magnético; Variante para condiciones extremas; Intrínsecamente seguro
- CCCex - Nota: Su uso en atmósferas potencialmente explosivas no está permitido en China.
- Datos relacionados con la seguridad: Datos relacionados con la seguridad
- Máx. Tensión de salida Uo: 27,3 V
- Máx. Corriente de salida Io: 99 mA
- Máx. Potencia de salida Po: 676 mW
- Tensión máxima de seguridad: 250 V
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / China Ex: CCC / China Ex
- Número de salidas: 4
- Designación de salida: Salidas digitales
- Nota sobre las dimensiones: La profundidad se aplica al utilizar un riel de montaje TH 35-7.5 (según EN 60715).
- Digital:: Digital:
- Tensión de alimentación: 24 V CC
- UL Ex, EE. UU./Canadá: UL Ex, EE. UU./Canadá
- Módulo: Módulo
- Espacio de direcciones de entrada: 0 bytes
- Espacio de direcciones de salida: 1 byte
- Requisito de datos del parámetro: 5 bytes
- Requisito de datos de configuración: 6 bytes
- Separación/aislamiento potencial de rangos de voltaje: Separación/aislamiento potencial de rangos de voltaje
- Tensión de prueba: alimentación de 24 V (periféricos) / Tierra funcional: 500 V CA, 60 Hz, 1 min
- Autobús local Axioline F: Autobús local Axioline F
- Potencial: Suministro del autobús local Axioline F (UBus): Potencial: Suministro del autobús local Axioline F (UBus)
- Tensión de prueba: alimentación de 5 V del bus local (UBus) / alimentación de 24 V (periféricos): 500 V CA, 60 Hz, 1 min
- Tensión de prueba: alimentación de 5 V del bus local (UBus) / Tierra funcional: 500 V CA, 60 Hz, 1 min
- Conector F de Axioline: Conector F de Axioline
- Corriente de salida máxima por canal: 48 mA
- Potencial: Entrada para módulos de salida digital (UO): Potencial: Entrada para módulos de salida digital (UO)
- A, B / IIC: inductancia externa máxima Lo / capacitancia externa máxima Co: 1,189 mH / 0,088 µF
- C / IIB, IIIC: inductancia externa máxima Lo / capacitancia externa máxima Co: 12,9 mH / 0,683 µF
- Clase D / IIA, E, F, G, Clase III: inductancia externa máxima Lo / capacitancia externa máxima Co: 27,41 mH / 2,28 µF
- Tensión de prueba: alimentación de 5 V del bus local (U Bus) / salidas digitales: 1500 V CA, 60 Hz, 1 min
- Tensión de prueba: alimentación de 24 V (periféricos) / salidas digitales: 1500 V CA, 60 Hz, 1 min
- Tensión de prueba: Salidas digitales / Conexión a tierra funcional: 500 V CA, 60 Hz, 1 min
- Tipo de producto
Módulo digital
- tipo
AXL F EX IS DO4 SD 24-48 XC 1F
- Número máx. de salidas
4
- Señal de salida, corriente
99 mA
- Máx. Corriente de salida por canal
48 mA
- Señal de salida, tensión
24 V
- Tensión de servicio
24 V/DC
5 V/DC
- Altura
129.9 mm
- longitud
77.1 mm
- Anchura
53.6 mm
IP20
- Dimen.
(Lon. x Anch. x Alt.) 77.1 x 53.6 x 129.9 mm
- Tecnología de conectividad
2 conductores
- conexión
Conexión push-in
- Máx. Consumo de corriente
420 mA
- Fabricante de la pieza.
1086901
- ejecución
bloque modular
- Tipo de montaje (datos)
rieles de montaje
- Máx. Temperatura ambiente
70 °C
- min Temperatura ambiente.
-40 °C
- Tensión lógica V(L)
5 V/DC
- Profundidad
75.948224 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Módulo digital 24 V/DC, 5 V/DC
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Módulo digital 24 V/DC, 5 V/DC
Descripción
Axioline F, módulo de salida digital, salidas digitales: 4, 24 V, tecnología de conexión: 2 hilos, accionamiento magnético, variante para condiciones extremas, intrínsecamente seguro, velocidad de transmisión en bus local: 100 Mbit/s, clase de protección: IP20, incluye módulo de zócalo de bus y conectores Axioline F
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
