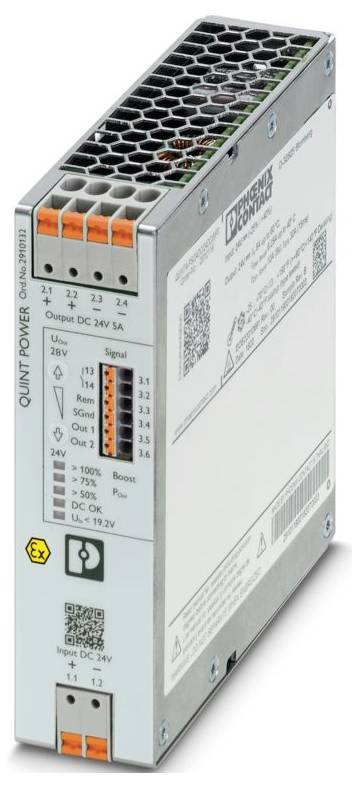

Phoenix Contact 2910132 Convertidor CC/CC 24 V/DC 24 V/DC 5 A 130 VA Contenido 1 UD(S).

Phoenix Contact 2910132 Convertidor CC/CC 24 V/DC 24 V/DC 5 A 130 VA Contenido 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Número
Total (189,07 € / Unidad)
189,07 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: QUINT POWER
  • Tipo de conexión: Conexión a presión
  • Ancho: 122 mm
  • Altura: 130 mm
  • Profundidad: 39 mm
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -40 °C ... 70 °C (> Reducción de potencia a 60 °C: 2,5 %/K)
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Regulaciones: EN 61000-4-10
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: Categoría de sobretensión
  • Nivel de contaminación: 2
  • Vibración (funcionamiento): 5 Hz ... 100 Hz Búsqueda de resonancia 2,3 g, 90 min., Frecuencia de resonancia 2,3 g, 90 min. (según DNV GL Clase C)
  • Longitud de desprendimiento: 8 mm
  • ATEX: ATEX
  • IECEx: IECEx
  • Rango de frecuencia: 50 Hz ... 60 Hz
  • Marcado: IECEx SIQ 19.0003X;Ex ec ic nC IIC T4 Gc
  • Clase de protección: Especial con entrada y salida SELV
  • Frecuencia: 300 Hz
  • Rango de tensión de entrada: 24 V CC
  • Rango de voltaje de entrada: 24 V CC -25% ... +40%
  • Entrada de área amplia: no
  • Tensión nominal máxima: 35 V CC (60 s)
  • Corriente de arranque: típica 1 A
  • Integral de corriente de irrupción (I2t):< 0,05 A2s
  • Límite de corriente de arranque: 1 A
  • Tiempo de restablecimiento del suministro eléctrico tras un corte de energía: típico 14 ms (24 V CC)
  • Consumo de corriente: 6,9 A (24 V CC)
  • Consumo de energía nominal: 130 VA
  • Tiempo de encendido típico: 300 ms (desde el MODO DE REPOSO)
  • Hora de encendido:< 1 s
  • Fusible de entrada: 15 A (de acción lenta, interno)
  • Selección del fusible adecuado para la protección de entrada: 10 A ... 16 A (característica B, C, D, K o equivalente)
  • Eficiencia: típica 92,2% (24 V CC)
  • Características de salida: U/I Avanzado; Hipo inteligente; Modo fusible
  • Tensión de salida nominal: 24 V CC
  • Rango de ajuste de voltaje de salida (USet): 24 V CC ... 28 V CC (> 24 V CC, potencia constante)
  • Corriente de salida nominal (IN): 5 A
  • Impulso estático (IStat.Boost): 6,25 A
  • Impulso dinámico (IDyn.Boost): 10 A (5 s)
  • Interruptor selectivo de fusibles (ISFB): 30 A (15 ms)
  • Liberación de seguridad magnética: A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
  • A prueba de cortocircuitos: sí
  • Ralentí seguro: sí
  • Potencia de salida (PN): 120 W
  • Potencia de salida (PStat.) Impulso): 150 W
  • Potencia de salida (PDyn. Potencia máxima: 240 W (5 s)
  • Capacidad de realimentación: ≤ 35 V CC
  • Protección contra sobretensión en la salida (OVP): ≤ 30 V CC
  • Ondulación residual:< 10 mVSS
  • Desviación de la regla estática:< 1% (distribución de carga estática del 10% al 90%)
  • Desviación dinámica de la regla:< 1% (distribución de carga estática del 10% al 90%)
  • Desviación de control Cambio de voltaje de entrada:< 1% (distribución de carga estática del 10% al 90%)
  • Tiempo de ascenso:< 1 s (UOUT (10 % ... 90 %))
  • Capacidad de conexión en serie: sí
  • Pérdida máxima de potencia en ralentí:< 2 W
  • Pérdida máxima de potencia a carga nominal:< 10 W
  • Pérdida de energía en MODO DE REPOSO:< 1 W
  • Capacidad de conexión en paralelo: sí, para redundancia y mayor rendimiento.
  • Protección del lado secundario: electrónica; termomagnética; térmica
  • Entrada: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
  • Posición: 3.x
  • Conexión del conductor: Conexión del conductor
  • rígido: 0,2 mm² ... 1 mm²
  • flexible: 0,2 mm² ... 1,5 mm²
  • Flexible con extremo de alambre y casquillo sin funda de plástico: 0,2 mm² ... 1,5 mm²
  • Flexible con casquillo de alambre y funda de plástico: 0,2 mm² ... 0,75 mm²
  • rígido (AWG): 24 ... 16
  • Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
  • Señal: 2 kV (Nivel de gravedad de la prueba 3 - desequilibrada)
  • Señalización LED: Señalización LED
  • Tipos de señalización: LED; Contacto de señal libre de potencial; Salida de señal activa Out1 (digital, configurable); Salida de señal activa Out2 (digital, analógica, configurable); Contacto remoto; Tierra de señal SGnd
  • Umbral de señal:> 100% (el LED se ilumina en amarillo, potencia de salida)> 120 W);> 75% (el LED se ilumina en verde, potencia de salida)> 90 W);> 50% (el LED se ilumina en verde, potencia de salida)> 60 W);> 0,9 x USet (el LED se ilumina en verde);< 0,9 x USet (el LED parpadea en verde);> 0,8 x UInNom (LED apagado);< 0,8 x UInNom (el LED se ilumina en amarillo)
  • Entrada de señal remota (configurable): Entrada de señal remota (configurable)
  • Marcado de conexión: 3.4 +
  • Función: Tierra de señal
  • Predeterminado: Voltaje de salida
  • Salida de señal Out 1 (configurable): Salida de señal Out 1 (configurable)
  • Digital: 24 V CC; 1 A; 30 V CA; 0,5 A
  • Opciones de señal: Corriente de salida; Potencia de salida; Horas de funcionamiento; Advertencia temprana de alta temperatura; Limitación de voltaje OVP activa; Voltaje de entrada UIN correcto
  • Salida de señal Out 2 (configurable): Salida de señal Out 2 (configurable)
  • Analógico: 4 mA ... 20 mA ±5 % (carga ≤400 Ω)
  • Relé de salida de señal 13/14 (configurable): Relé de salida de señal 13/14 (configurable)
  • Contacto de conmutación (libre de potencial): libre de potencial
  • Tierra de señal SGnd: Tierra de señal SGnd
  • Potencial de referencia: a OUT1, OUT2, REM
  • Número de fases: 1,00
  • Tensión de aislamiento de entrada/salida: 4 kV CC (prueba de tipo); 2 kV CC (prueba de unidad)
  • Frecuencia de conmutación: 190,00 kHz ... 220,00 kHz (etapa del convertidor auxiliar); 50,00 kHz ... 420,00 kHz (etapa del convertidor principal)
  • MTBF (IEC 61709, SN 29500):> 1.600.000 h (25 °C);> 930.000 h (40 °C);> 380.000 h (60 °C)
  • Vida útil esperada (condensadores electrolíticos): Vida útil esperada (condensadores electrolíticos)
  • Corriente: 5 A
  • Temperatura: 30 °C
  • Tiempo: 50 ms
  • Texto adicional: Nivel de gravedad de la prueba 2
  • Dimensiones del artículo: Dimensiones del artículo
  • Dimensiones del artículo para montaje alternativo: Dimensiones del artículo para montaje alternativo
  • Dimensión de instalación: Dimensión de instalación
  • Distancia de instalación derecha/izquierda (activa): 15 mm / 15 mm (≤ 70 °C)
  • Distancia de instalación derecha/izquierda (pasiva): 0 mm / 0 mm (≤ 70 °C)
  • Distancia de instalación superior/inferior (activa): 50 mm / 50 mm (≤ 70 °C)
  • Distancia de instalación superior/inferior (pasiva): 50 mm / 50 mm (≤ 70 °C)
  • Instrucciones de montaje: se pueden apilar: PN ≥50%, horizontalmente 5 mm, junto a componentes activos 15 mm, verticalmente 50 mm
  • Conectable: PM< 50%, horizontal 0 mm, vertical superior 40 mm, vertical inferior 20 mm
  • Recubrimiento protector: sí
  • Clase de inflamabilidad según UL 94 (carcasa/terminales): V0
  • Material de la carcasa: Metal
  • Material de la campana extractora: Acero inoxidable X6Cr17
  • Construcción del panel lateral: Aluminio
  • Altitud operativa: ≤ 5000 m (> 2000 m, nota: reducción de potencia)
  • Clase climática: 3K3 (EN 60721)
  • Humedad máxima permitida (funcionamiento): ≤ 100% (a 25°C, sin condensación)
  • Choque: 18 ms, 30 g, por dirección espacial (según IEC) 60068-2-27)
  • Código de temperatura: T4 (-40 ... +70 °C |> 60 °C, Reducción de potencia: 2,5 %/K)
  • EN 61010-1: II
  • EN 62477-1: III
  • Protección contra incendios en vehículos ferroviarios: Protección contra incendios en vehículos ferroviarios
  • Designación estándar: Variación de red/baja tensión
  • Equipos de medición, control, regulación y laboratorio de seguridad: Equipos de medición, control, regulación y laboratorio de seguridad
  • Tensión extrabaja de protección: Tensión extrabaja de protección
  • Atmósfera explosiva: Atmósfera explosiva
  • Caídas de tensión de alimentación: Caídas de tensión de alimentación
  • UL: UL
  • CSA: CSA
  • SIQ: SIQ
  • Construcción naval: Construcción naval
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
  • Requisitos de compatibilidad electromagnética (CEM) para interferencias electromagnéticas: EN 61000-6-3; EN 61000-6-4
  • Requisitos de inmunidad EMC: EN 61000-6-1; EN 61000-6-2
  • Requisitos de compatibilidad electromagnética (CEM) para centrales eléctricas: IEC 61850-3; EN 61000-6-5
  • Emisiones conducidas: Emisiones conducidas
  • Radiación de interferencia: Radiación de interferencia
  • Emisiones conducidas por DNV GL: Emisiones conducidas por DNV GL
  • DNV: Clase B
  • Emisión de interferencias de DNV GL: Emisión de interferencias de DNV GL
  • Descarga estática: Descarga estática
  • Descarga por contacto: 8 kV (nivel de severidad de la prueba 4)
  • Descarga de aire: 15 kV (nivel de severidad de la prueba 4)
  • Nota: Criterio B
  • Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
  • Intensidad del campo de prueba: 1000 A/m
  • Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
  • Estrés repentino: Estrés repentino
  • Interferencia conducida: Interferencia conducida
  • Entrada/Salida/Señal: desequilibrada
  • Voltaje: 0,5 kV
  • Campo magnético con frecuencia relacionada con la energía: Campo magnético con frecuencia relacionada con la energía
  • Caídas de tensión: Caídas de tensión
  • Caída de tensión: 0%
  • Campo magnético pulsado: Campo magnético pulsado
  • Perturbaciones conducidas asimétricas: Perturbaciones conducidas asimétricas
  • Nivel de prueba 1: 100 kHz
  • Nivel de prueba 2: 1 MHz
  • Nivel de prueba 3: 1,5 kHz 15 kHz (nivel de severidad de la prueba) 3)
  • Nivel de prueba 4: 15 kHz 150 kHz (nivel de prueba 3)
  • Nivel de prueba 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (nivel de prueba 3)
  • Nivel de prueba 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (nivel de prueba 3)
  • Componente de CA de la tensión CC: Componente de CA de la tensión CC
  • Tipo de cambio: 14% (ONU)
  • Onda oscilante amortiguada: Onda oscilante amortiguada
  • Entrada, salida (nivel de prueba 1): 100 kHz 1 MHz (nivel de severidad de la prueba 3 - balanceado)
  • Entrada, salida (nivel de prueba 2): 100 kHz 1 MHz (nivel de severidad de la prueba 2 - desequilibrado)
  • Entrada, salida (nivel de prueba 3): 10 MHz (nivel de severidad de la prueba 2 - desequilibrado)
  • Señales (Nivel de prueba 1): 100 kHz 1 MHz (Nivel de severidad de la prueba 2 - simétrico)
  • Señales (Nivel de prueba 2): 100 kHz 1 MHz (Nivel de severidad de la prueba 2 - desequilibrado)
  • Campo magnético oscilante amortiguado: Campo magnético oscilante amortiguado
  • Criterios: Criterios
  • Criterio A: Comportamiento operativo normal dentro de los límites especificados.
  • Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
  • Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
Tipo de producto

Convertidor CC/CC

tipo

QUINT4-PS/24DC/24DC/5/PT/CO

Tensión nominal

24 V/DC

tensión de salida

24 V/DC

Corriente de salida (máx.)

5 A

Corriente de salida (máx.) - redondeada

5 A

130 VA

conexión

Conexión de fuerza de resorte Push-In

Temperatura de funcionamiento (min.)

-40 °C

Temperatura de funcionamiento (máx.)

70 °C

Dimen.

(Lon. x Anch. x Alt.) 125 x 36 x 130 mm

Altura

130 mm

longitud

125 mm

Anchura

36 mm

Contenido

1 UD(S).

Profundidad

125 mm

IP20

Altura de montaje

130 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3580296 Phoenix Contact 2910132 Convertidor CC/CC 24 V/DC 24 V/DC 5 A 130 VA Contenido 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3580296 Phoenix Contact 2910132 Convertidor CC/CC 24 V/DC 24 V/DC 5 A 130 VA Contenido 1 UD(S).

Descripción

Convertidor CC/CC primario conmutado, QUINT POWER, montaje en carril DIN, tecnología SFB (ruptura selectiva de fusibles), entrada: 24 V CC, salida: 24 V CC / 5 A

Este texto es el resultado de una traducción automática.
