Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Dispositivo de protección contra sobretensiones 2 kA 1 UD(S).

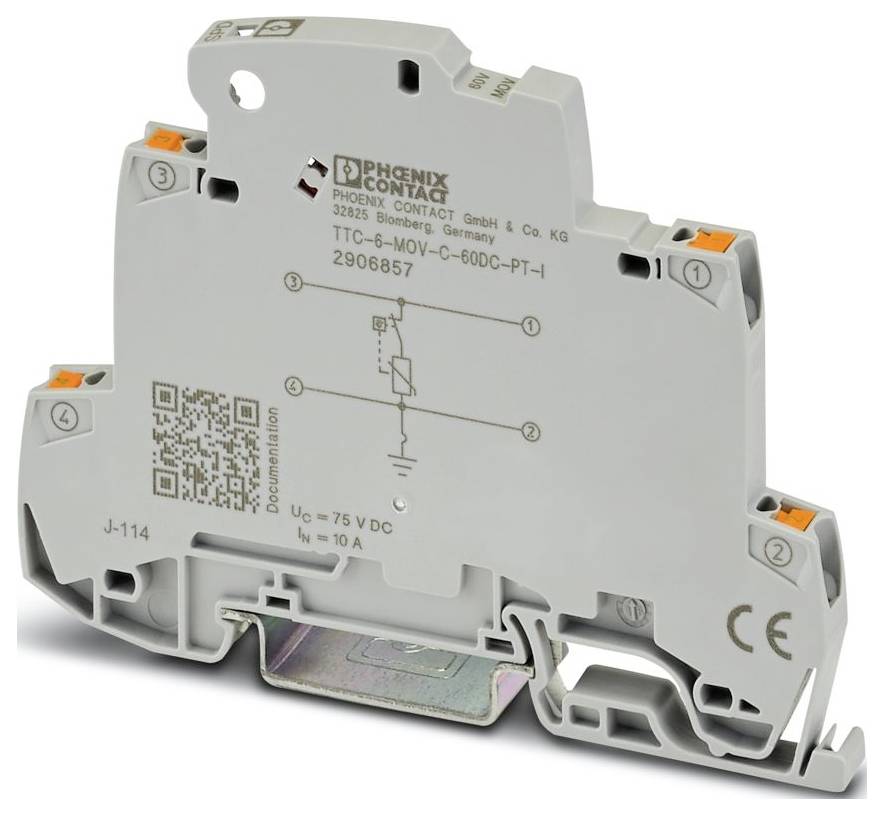

Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Dispositivo de protección contra sobretensiones 2 kA 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
39 Unidad(es)
Vendido y enviado por  Conrad Electronic
Número
Total (15,12 € / Unidad)
15,12 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: TERMITRAB completo
  • Clase de prueba IEC: C1; C2; C3
  • Diseño: Módulo de riel de montaje de una sola pieza
  • Mensaje de error de protección contra sobretensión: visual
  • Tensión nominal UN: 60 V CC
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor rígido: 0,2 mm² ... 4 mm²
  • Sección transversal del conductor AWG: 24 ... 12
  • Ancho: 6,2 mm
  • Altura: 92 mm
  • Profundidad: 69,5 mm (incluido el riel de montaje de 7,5 mm)
  • Color: gris (RAL 7042)
  • Clase de inflamabilidad según UL 94: V-0
  • Material de la carcasa: PBT
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: Sí
  • Dirección de la acción: Línea-Tierra
  • Tensión continua máxima UC: 75 V CC; 53 V CA
  • Corriente nominal: 10 A (60 °C)
  • Corriente de funcionamiento IC en UC: ≤ 100 µA
  • Corriente del conductor de protección IPE: ≤ 100 µA
  • Nivel de protección Arriba (núcleo-tierra): ≤ 200 V (C1 - 600 A); ≤ 270 V (C2 - 4 kV); ≤ 190 V (C3 - 25 A); ≤ 200 V (C3 - 35 A)
  • Capacitancia (entre cable y tierra): 5 nF
  • Resistencia por trayectoria: ≤ 100 mΩ
  • Capacidad de resistencia a la corriente de sobretensión (entre cable y tierra): C1 - 600 A; C2 - 2 kA; ​​C3 - 35 A
  • Condiciones ambientales: Condiciones ambientales
  • Clase de protección: IP20 (con tapa final)
  • Temperatura ambiente (funcionamiento): -40 °C ... 85 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 4000 m (sobre el nivel del mar)
  • Normas/Regulaciones: EN 61643-21
  • Nota: 2001 + A1:2009 + A2:2013
  • Tipo de montaje: Carril de montaje: 35 mm
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Material aislante: PBT
  • Humedad admisible (operativa): 5% ... 95%
  • Corriente de impulso de descarga nominal In (8/20) µs (cable-tierra): 2 kA
  • Tiempo de respuesta tA (cable-tierra): ≤ 25 ns
  • Pérdida de inserción aE, asimétrica: típica 0,3 dB (≤ 200 kHz / 150 Ω)
  • EN 61643-21: EN 61643-21
  • Frecuencia de corte fg (3 dB), asimétrica (PE) en un sistema de 150 Ω: típica 650 kHz
Tipo de producto

Dispositivo de protección contra sobretensiones

Corriente de fuga

2 kA

ejecución

Módulo de riel de montaje de una sola pieza

IP20

Fabricante de la pieza.

2906857

Dimen.

(Anch. x Alt. x Prof.) 6.2 x 92 x 69.5 mm

Anchura

6.2 mm

Altura

92 mm

Profundidad

69.5 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Dispositivo de protección contra sobretensiones 2 kA 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Dispositivo de protección contra sobretensiones 2 kA 1 UD(S).

Descripción

Dispositivo de protección contra sobretensiones con indicador de estado integrado para un conductor de señal con potencial de referencia conectado a tierra. Adecuado para su uso en entornos relacionados con la seguridad hasta SIL 3.

Este texto es el resultado de una traducción automática.
