Phoenix Contact 2906002 PT 5-HF-24DC-ST Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).

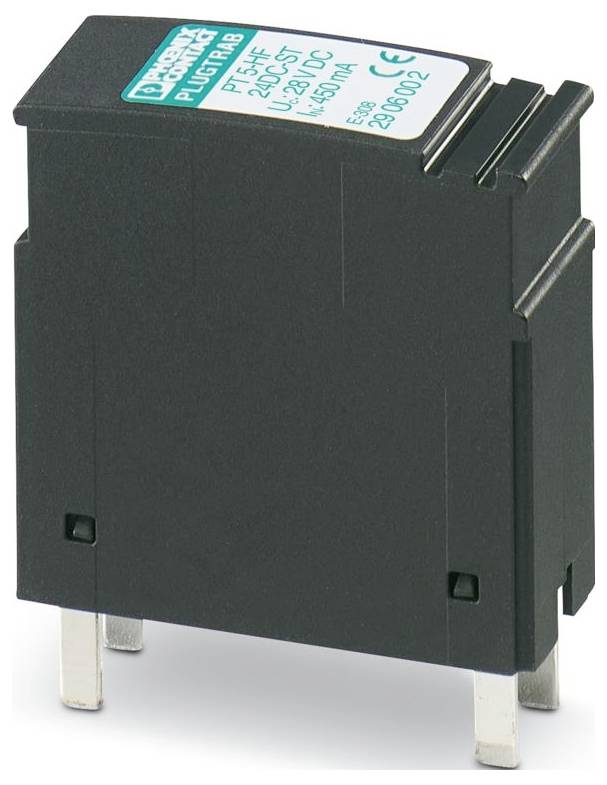

Phoenix Contact 2906002 PT 5-HF-24DC-ST Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (138,65 € / Unidad)
138,65 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: PLUGTRAB PT
  • Clase de prueba IEC: C1;C2;C3;D1
  • Diseño: Enchufe
  • Número de polos: 5
  • Mensaje de error de protección contra sobretensión: ninguno
  • Tensión nominal UN: 24 V CC
  • Tipo de conexión: Conexión por tornillo (en conjunto con el elemento base)
  • Rosca del tornillo: M3
  • Par de apriete: 0,8 Nm
  • Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor rígido: 0,2 mm² ... 4 mm²
  • Sección transversal del conductor AWG: 24 ... 12
  • Ancho: 17,7 mm
  • Altura: 45 mm
  • Profundidad: 52 mm
  • Unidad de división: 1 TE
  • Color: negro (RAL 9005)
  • Clase de inflamabilidad según UL 94: V-0
  • Material de la carcasa: PA 6.6
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: No
  • Dirección de la acción: Línea-Línea y Línea-Tierra/Apantallamiento de señal y opcionalmente Tierra/Apantallamiento de señal-Tierra
  • Tensión continua máxima UC: 28 V CC
  • Corriente nominal: 450 mA (45 °C)
  • Corriente de funcionamiento IC en UC: ≤ 5 µA
  • Corriente del conductor de protección IPE: ≤ 5 µA (con PT 2X2-BE); ≤ 1 µA (con PT 2X2+F-BE)
  • Corriente de descarga de impulso Iimp (10/350) µs: 2,5 kA (con PT 2X2-BE); 2,5 kA (con PT 2X2+F-BE)
  • Corriente de descarga total ITotal (8/20) µs: 20 kA
  • Nivel de protección superior (núcleo-núcleo): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 450 V (C2 - 10 kA); ≤ 50 V (C3 - 25 A)
  • Nivel de protección Arriba (núcleo-tierra): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 700 V (C1 - 1 kV / 500 A con PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 900 V (C2 - 10 kV / 5 kA con PT 2X2+F-BE); ≤ 450 V (C2 - 10 kA); ≤ 1000 V (C2 - 10 kA con PT 2X2+F-BE); ≤ 50 V (C3 - 25 A); ≤ 800 V (C3 - 25 A con PT 2X2+F-BE)
  • Capacitancia (entre cables): típica 23 pF
  • Resistencia por trayectoria: 2,2 Ω ±10%
  • Fusible de capacidad máxima requerida: 500 mA (T)
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -40 °C ... 85 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 2000 m (sobre el nivel del mar)
  • Normas/Reglamentos: IEC 61643-21/A2
  • Nota: 2012
  • Tipo de montaje: sobre elemento base
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Pares de cables por módulo: 2
  • Corriente de impulso de descarga nominal En (8/20) µs (cable-tierra): 10 kA (con PT 2X2+F-BE); 10 kA (con PT 2X2-BE)
  • Tiempo de respuesta tA (cable-tierra): ≤ 500 ns
  • Corriente de impulso de descarga nominal ln (8/20) µs (de cable a cable): 10 kA
  • Tiempo de respuesta tA (de cable a cable): ≤ 500 ns
  • Pérdida de inserción aE, simétrica: típica 0,3 dB (≤ 13 MHz / 100 Ω)
  • Corriente de pulso nominal Ian (10/1000)µs (núcleo-núcleo): 25 A
  • Nivel de protección Arriba (tierra de señal de cable): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 150 V (C1 - 1 kV / 500 A con PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 165 V (C2 - 10 kV / 5 kA con PT 2X2-BE); ≤ 450 V (C2 - 10 kA); ≤ 450 V (C2 - 10 kV / 5 kA con PT 2X2-BE); ≤ 50 V (C3 - 25 A); ≤ 50 V (C3 - 25 A con PT 2X2-BE)
  • Frecuencia de corte fg (3 dB), simétrica en el sistema de 100 Ω: típica 70 MHz
Tipo de producto

Dispositivo de protección contra sobretensiones

Corriente de fuga

20 kA

Tensión nominal

24 V/DC

ejecución

Conector macho

IP20

Fabricante de la pieza.

2906002

Dimen.

(Anch. x Alt. x Prof.) 17.7 x 45 x 52 mm

Anchura

17.7 mm

Altura

45 mm

Profundidad

52 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).

Descripción

Conector de protección PT con circuito de protección RF para 4 cables de señal. Tensión nominal: 24 V CC
