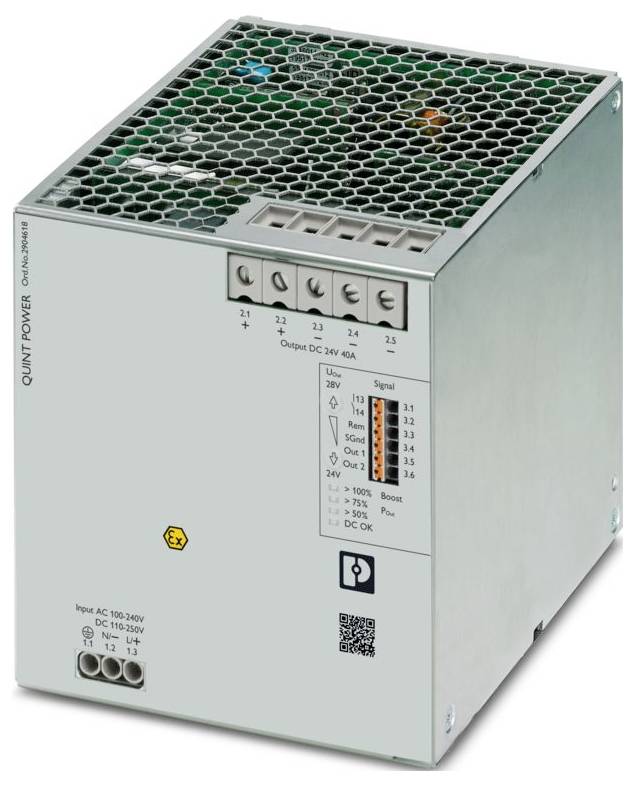

Similar a la imagen
Phoenix Contact 2904618 Alimentación de corriente Consumo (en espera) 3 W 24 V/DC 40 A 1072 VA Contenido 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Total (494,96 € / Unidad)
494,96 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: QUINT POWER
- Tipo de conexión: Conexión a presión
- Ancho: 120 mm
- Altura: 130 mm
- Profundidad: 140 mm
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -40 °C ... 75 °C (> Reducción de potencia a 60 °C: 2,5 %/K)
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Regulaciones: EN 61000-4-10
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: Categoría de sobretensión
- Nivel de contaminación: 2
- Vibración (funcionamiento): 5 Hz ... 100 Hz Búsqueda de resonancia 0,7 g, 90 min., Frecuencia de resonancia 0,7 g, 90 min. (según DNV GL Clase A)
- Búsqueda de resonancia de 5 Hz a 100 Hz, 2,3 g, 90 min. Frecuencia de resonancia de 2,3 g, 90 min. (según DNV GL Clase C) montado con UWA 130 - 2901664
- Longitud de desprendimiento: 10 mm
- Sección transversal del conductor flexible mín.: 0,5 mm²
- Sección transversal máxima del conductor flexible: 1,5 mm²
- Sección transversal del conductor rígido mín.: 0,5 mm²
- Sección transversal máxima del conductor rígido: 1,5 mm²
- Posición de instalación: carril de montaje horizontal NS 35, EN 60715
- Par de apriete mínimo: 1,2 Nm
- Conformidad/Aprobaciones: Conformidad/Aprobaciones
- ATEX: SIQ 23 ATEX 161 X; II 3 G Ex ec ic nC IIC T4 Gc
- IECEx: IECEx SIQ 23.0001X;Ex ec ic nC IIC T4 Gc
- Rango de frecuencia: 50 Hz ... 60 Hz
- Clase de protección I
- Frecuencia: 50 Hz
- Rango de voltaje de entrada: 110 V CC ... 250 V CC
- Rango de voltaje de entrada: 110 V CC ... 250 V CC -18% ... +40%
- Resistencia máxima a la tensión: 300 V CA 60 s
- Corriente de arranque: típica 12 A (a 25 °C)
- Integral de corriente de irrupción (I2t):< 0,3 A2
- Límite de corriente de irrupción: 12 A (después de 1 ms)
- Tiempo de puenteo de corte de energía: típico 27 ms (120 V CA); típico. 27 ms (230 V CA)
- Consumo de corriente: 12 A (110 V CC); 5 A (250 V CC)
- Consumo de energía nominal: 1072 VA
- Tiempo de arranque típico: 300 ms (desde el MODO DE REPOSO)
- Hora de encendido:< 1 s
- Fusible de entrada: 16 A (de acción lenta, interno)
- Selección del fusible adecuado para la protección de entrada: 16 A ... 20 A (característica B, C, D, K o equivalente)
- Eficiencia: típica 94,7% (120 V CA); típica 95,7% (230 V) C.A)
- Características de salida: U/I Avanzado; Hipo inteligente; Modo fusible
- Tensión de salida nominal: 24 V CC
- Rango de ajuste de voltaje de salida (USet): 24 V CC ... 28 V CC (potencia constante)
- Corriente de salida nominal (IN): 40 A
- Impulso estático (IStat.Boost): 45 A
- Impulso dinámico (IDyn.Boost): 60 A (5 s)
- Interrupción selectiva del fusible (ISFB): 215 A (15 ms)
- Desbloqueo magnético de seguridad: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
- A prueba de cortocircuitos: sí
- Ralentí seguro: sí
- Capacidad de realimentación: ≤ 35 V CC
- Protección contra sobretensión en la salida (OVP):< 30 V CC (doble protección con apagado en 20 ms)
- Ondulación residual:< 40 mVSS (a valores nominales)
- Tiempo de ascenso:< 60 ms (UOut = 10% ... 90%)
- Capacidad de conexión en serie: sí
- Pérdida máxima de potencia en ralentí:< 5 W (120 V CA);< 5 W (230 V CA)
- Pérdida máxima de potencia a carga nominal:< 55 W (120 V CA);< 44 W (230 V CA)
- Pérdida de energía en MODO DE REPOSO:< 3 W (120 V CA);< 3 W (230 V CA)
- Capacidad de conexión en paralelo: sí, para redundancia y mayor rendimiento.
- Protección del lado secundario: electrónica; termomagnética; térmica
- Entrada: 2 kV (nivel de severidad de la prueba 4 - simétrico); 4 kV (nivel de severidad de la prueba 4 - asimétrico)
- Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
- Señal: 4 kV (Nivel de gravedad de la prueba 4 - desequilibrada)
- Tipos de señalización: LED; Contacto de señal libre de potencial; Salida de señal activa Out1 (digital, configurable); Salida de señal activa Out2 (digital, analógica, configurable); Contacto remoto; Tierra de señal SGnd
- Predeterminado: cerrado (UOut)> 0,9 USet)
- Digital: 24 V CC 1 A; 30 V CA/CC 0,5 A
- Analógico: 4 mA ... 20 mA ±5 % (carga ≤400 Ω)
- Tierra de señal SGnd: Potencial de referencia para Out1, Out2 y Rem
- Número de fases: 1
- Tensión de aislamiento de entrada/salida: 4 kV CA (prueba de tipo); 2 kV CA (prueba de unidad)
- Frecuencia de conmutación: 85,00 kHz ... 107,00 kHz (etapa del convertidor auxiliar); 45,00 kHz ... 200,00 kHz (etapa del convertidor principal); 50,00 kHz ... 500,00 kHz (etapa PFC)
- MTBF (IEC 61709, SN 29500):> 908000 h (25 °C);> 539000 h (40 °C);> 243000 h (60 °C)
- Vida útil esperada (condensadores electrolíticos): Vida útil esperada (condensadores electrolíticos)
- Corriente: 40 A
- Temperatura: 25 °C
- Hora: 162000 h
- Texto adicional: Nivel de gravedad de la prueba 2
- Dimensión de instalación: Dimensión de instalación
- Instrucciones de montaje: se pueden apilar: PN ≥50%, horizontalmente 5 mm, junto a componentes activos 15 mm, verticalmente 50 mm
- Conectable: PM< 50%, horizontal 0 mm, vertical superior 40 mm, vertical inferior 20 mm
- Recubrimiento protector: sí
- Clase de inflamabilidad según UL 94 (carcasa/terminales): V0
- Material de la carcasa: Metal
- Material de la campana extractora: Acero inoxidable X6Cr17
- Construcción del panel lateral: Aluminio
- Altitud operativa: ≤ 5000 m (> 2000 m, nota: reducción de potencia)
- Clase climática: 3K22 (según EN 60721-3-3)
- Humedad máxima permitida (funcionamiento): ≤ 100% (a 25°C, sin condensación)
- Choque: 11 ms, 15 g, por dirección espacial (según IEC 60068-2-27)
- Código de temperatura: T4 (-40 ... +75 °C |> 60 °C, Reducción de potencia: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Protección contra incendios en vehículos ferroviarios: Protección contra incendios en vehículos ferroviarios
- Designación estándar: Protección contra incendios en vehículos ferroviarios
- Atmósfera explosiva: IEC 60079-0; IEC 60079-7; IEC 60079-11; IEC 60079-15
- CSA: CAN/CSA-C22.2 N.° 61010-2-201; CSA-C22.2 N.° 107.1-16
- SIQ: Esquema CB (IEC 61010-1, IEC 61010-2-201)
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
- Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
- Requisitos de compatibilidad electromagnética (CEM) para interferencias electromagnéticas: EN 61000-6-3; EN 61000-6-4
- Requisitos de inmunidad EMC: EN 61000-6-1; EN 61000-6-2
- Emisiones conducidas: Emisiones conducidas
- Radiación de interferencia: Radiación de interferencia
- Emisiones conducidas por DNV GL: Emisiones conducidas por DNV GL
- DNV: Clase A
- Emisión de interferencias de DNV GL: Emisión de interferencias de DNV GL
- Descarga estática: Descarga estática
- Descarga por contacto: 8 kV (nivel de severidad de la prueba 4)
- Descarga de aire: 15 kV (nivel de severidad de la prueba 4)
- Nota: Criterio A: 0,5 / 1 período
- Criterio B: 5 / 50 / 250 Períodos
- Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
- Intensidad del campo de prueba: 1000 A/m
- Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
- Estrés repentino: Estrés repentino
- Interferencia conducida: Interferencia conducida
- Entrada/Salida/Señal: desequilibrada
- Voltaje: 2,5 kV
- Campo magnético con frecuencia relacionada con la energía: Campo magnético con frecuencia relacionada con la energía
- Caídas de tensión: Caídas de tensión
- Caída de tensión: 0%
- Campo magnético pulsado: Campo magnético pulsado
- Perturbaciones conducidas asimétricas: Perturbaciones conducidas asimétricas
- Nivel de prueba 1: 100 kHz
- Nivel de prueba 2: 1 MHz
- Nivel de prueba 3: 1,5 kHz 15 kHz (nivel de prueba 4)
- Nivel de prueba 4: 15 kHz 150 kHz (nivel de prueba 4)
- Nivel de prueba 5: 16,7 Hz 50 Hz 60 Hz (nivel de prueba 4)
- Nivel de prueba 6: 150 Hz 180 Hz (nivel de prueba 4)
- Onda oscilante amortiguada: Onda oscilante amortiguada
- Entrada, salida (nivel de prueba 1): 100 kHz 1 MHz (nivel de severidad de la prueba 3 - balanceado)
- Entrada, salida (nivel de prueba 2): 10 MHz (nivel de severidad de la prueba 3 - desequilibrado)
- Entrada, salida (nivel de prueba 3): 100 kHz 1 MHz (nivel de severidad de la prueba 3 - desequilibrado)
- Señales (Nivel de prueba 1): 100 kHz 1 MHz (Nivel de severidad de la prueba 3 - simétrico)
- Señales (Nivel de prueba 2): 100 kHz 1 MHz (Nivel de severidad de la prueba 3 - desequilibrado)
- Campo magnético oscilante amortiguado: Campo magnético oscilante amortiguado
- Criterios: Criterios
- Criterio A: Comportamiento operativo normal dentro de los límites especificados.
- Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
- Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
- Aplicaciones ferroviarias: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5;EN 50155;EN 45545-2 (HL3);EN 61373 (Clase 1B)
- Entrada de control (configurable) Rem: Potencia de salida ENCENDIDO/APAGADO (MODO REPOSO)
- Funcionamiento con corriente alterna: funcionamiento con corriente alterna
- Tipo de red: Red en estrella
- Tensión típica de la red eléctrica nacional: 120 V CA; 230 V CA
- Tipo de tensión de alimentación: CC
- Rango de frecuencia CA: 50 Hz ... 60 Hz -10 % ... +10 %
- Rango de frecuencia (fN): 50 Hz ... 60 Hz -10 % ... +10 %; 16,7 Hz (según EN 50163)
- Circuitos de protección: Protección contra sobretensiones transitorias | Varistor, tubo de descarga de gas
- Corriente de fuga a PE:< 3,5 mA; 1,7 mA (264 V CA, 60 Hz)
- Funcionamiento en CC: funcionamiento en CC
- Reducción de calificación:> 60 °C ... 70 °C (2,5 %/K)
- Desviación de la regla:< 0,5% (distribución de carga estática del 10% al 90%).< 2% (ajuste de carga dinámica 10% ... 90%, (10 Hz));< 0,25% (variación de la tensión de entrada ±10%)
- Potencia de salida: 960 W; 1080 W; 1440 W
- Factor de cresta: típico 1,7 (120 V CA); típico. 1,65 (230 V CA)
- Salida de señal 1 (configurable): Salida de señal 1 (configurable)
- Salida de señal 2 (configurable): Salida de señal 2 (configurable)
- Relé de señalización 13/14 (configurable): Relé de señalización 13/14 (configurable)
- Terminal flexible de un solo conductor con casquillo en el extremo del cable y funda de plástico, mín.: 0,2 mm²
- Terminal flexible de un solo conductor con casquillo en el extremo del cable y funda de plástico, máx.: 0,75 mm²
- Terminal flexible de un solo conductor con casquillo en el extremo del cable, sin funda de plástico, mín.: 0,2 mm²
- Terminal flexible de un solo conductor con casquillo en el extremo del cable, sin funda de plástico, máx.: 1,5 mm²
- Sección transversal mínima del conductor AWG: 20
- Sección transversal del conductor AWG máx.: 16
- Par de apriete máximo: 1,5 Nm
- Salida de señal: Salida de señal
- Abadejo:> 100% (el LED se ilumina en amarillo, potencia de salida)> 960 W);> 75% (el LED se ilumina en verde, potencia de salida)> 720 W);> 50% (el LED se ilumina en verde, potencia de salida)> 480 W)
- UOut:> 0,9 x USet (el LED se ilumina en verde);< 0,9 x USet (el LED parpadea en verde)
- Distancia de instalación derecha/izquierda: 5 mm / 5 mm
- Distancia de instalación superior/inferior: 50 mm / 50 mm
- Norma - Limitación de corrientes armónicas de la red eléctrica: EN 61000-3-2
- Norma - Seguridad eléctrica: IEC 61010-2-201 (SELV)
- Norma - Baja tensión de protección: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Norma - Separación segura: IEC 61558-2-16; IEC 61010-2-201
- Estándar - Seguridad Para equipos de medición, control, regulación y laboratorio: IEC 61010-1
- Carga de la batería: DIN 41773-1
- Aprobación: Requisitos de la industria de semiconductores en relación con las caídas de tensión de red: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 5000m)
- Aprobaciones UL: Listado UL 508; UL 121201 y CSA C22.2 No. 213-17 Clase I, División 2, Grupos A, B, C, D T4 (Ubicación peligrosa)
- Requisitos de compatibilidad electromagnética (CEM) para fuentes de alimentación: IEC 61850-3 (G,H); EN 61000-6-5 (aparamenta eléctrica)
- Corrientes armónicas: Corrientes armónicas
- Parpadeo: Parpadeo
- Número de períodos: 0,5 / 1 / 5 / 50 / 250 períodos
- Ondas sinusoidales amortiguadas (onda anular): Ondas sinusoidales amortiguadas (onda anular)
- Cumplimiento de las especificaciones de prueba de la capa física HART FSK: Voltaje de salida UOut conforme
- Aprobación de construcción naval: DNV, BV
- Tensión de entrada: mín. 77 V CC
- Prueba de gases nocivos: ANSI/ISA 71.04-2013 G3 Harsh Group A
- Seguridad funcional según IEC 61508: SIL 3 aplicado para
- Nivel de prueba 7: 16,7 Hz 50 Hz 60 Hz (nivel de prueba 4)
- INMETRO: DNV 19.0187 X
- Tensión de entrada (nominal)
110 - 300 V/DC
- Tipo de producto
Alimentación de corriente
- Tensión de entrada (mín.)
100 V/AC
77 V/DC
- Tensión de entrada (máx.)
240 V/AC
250 V/DC
- Corriente de salida (máx.)
40 A
- Corriente de salida (máx.) - redondeada
40 A
1072 VA
- Tipo de salida (fuentes de alimentación)
Ajustable
- fases
1
- Tensión de salida (nom.)
24 V/DC
- conexión
Atornillar
Conexión de fuerza de resorte Push-In
- Dimen.
(Lon. x Anch. x Alt.) 140 x 120 x 130 mm
- Tensión de salida (máx.)
28 V/DC
- Tensión de salida (mín.)
24 V/DC
- Temperatura de funcionamiento (máx.)
75 °C
- Temperatura de servicio (máx.) (reducción)
75 °C
- Temperatura de servicio (mín.) (reducción)
60 °C
- Temperatura de funcionamiento (min.)
-40 °C
- Fabricante de la pieza.
2904618
- Contenido
1 UD(S).
- MTBF
908000 h
- Dispositivos de alimentación, características
Esmaltado de protección
- Anchura
120 mm
- Altura
130 mm
- longitud
140 mm
IP20
- Máx. Temperatura
75 °C
- min temperatura.
-40 °C
- tipo
QUINT4-PS/1AC/24DC/40/+
- Consumo (en espera)
3 W
- Rendimiento
94.7 %
- Profundidad
140 mm
- Altura de montaje
130 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3579793 Phoenix Contact 2904618 Alimentación de corriente Consumo (en espera) 3 W 24 V/DC 40 A 1072 VA Contenido 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3579793 Phoenix Contact 2904618 Alimentación de corriente Consumo (en espera) 3 W 24 V/DC 40 A 1072 VA Contenido 1 UD(S).
Descripción
Fuente de alimentación conmutada primaria QUINT POWER, terminales de tornillo, montaje en carril DIN, entrada: monofásica, salida: 24 V CC / 40 A
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Búsquedas frecuentes de Fuentes de alimentación para carril DIN:
También podría interesarte
(*Los precios no incluyen el IVA)
Enviado por Conrad Electronic
11,76 €*
Enviado por Conrad Electronic
27,72 €*
Enviado por Conrad Electronic
19,32 €*
Enviado por Conrad Electronic
20,16 €*
Enviado por Conrad Electronic
14,28 €*
Enviado por Conrad Electronic
26,88 €*
Enviado por Conrad Electronic
15,96 €*
Enviado por Conrad Electronic
9,24 €*
Enviado por Conrad Electronic
11,76 €*
Enviado por Conrad Electronic
11,76 €*
Enviado por Conrad Electronic
12,60 €*
Enviado por Conrad Electronic
7,97 €*
Enviado por Conrad Electronic
13,44 €*
Enviado por Conrad Electronic
63,86 €*
Enviado por Conrad Electronic
12,60 €*
Enviado por Conrad Electronic
13,44 €*
Enviado por Conrad Electronic
50,41 €*
Enviado por Conrad Electronic
7,97 €*
Enviado por Conrad Electronic
168,06 €*
Enviado por Conrad Electronic
234,45 €*
