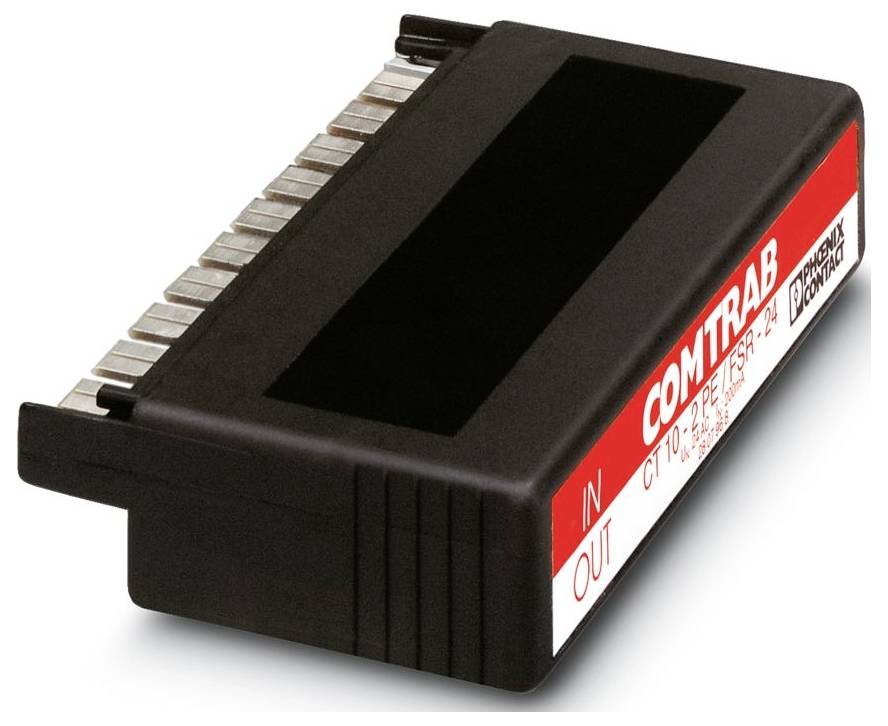

Phoenix Contact 2807968 CT 10-2PE/FSR-24 Conector con protección contra la sobretensión Piece 1 UD(S).

Phoenix Contact 2807968 CT 10-2PE/FSR-24 Conector con protección contra la sobretensión Piece 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (542,02 € / Unidad)
542,02 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: COMTRAB
  • Clase de prueba IEC: C1;C2;C3;D1
  • Diseño: Módulo LSA-PLUS
  • Mensaje de error de protección contra sobretensión: ninguno
  • Tensión nominal UN: 24 V CC
  • Tipo de conexión: Enchufable, compatible con las regletas de desconexión y conmutación COMTRAB-TERMIBLOCK y LSA-Plus.
  • Ancho: 111 mm
  • Altura: 22 mm
  • Profundidad: 68,5 mm
  • Color: negro (RAL 9005)
  • Clase de inflamabilidad según UL 94: V0
  • Material de la carcasa: PBT
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: No
  • Dirección de la acción: Línea-Línea y Línea-Tierra
  • Tensión continua máxima UC: 40 V CC; 28 V CA
  • Corriente nominal: 200 mA (25 °C)
  • Corriente de funcionamiento IC en UC: ≤ 5 µA (desde)
  • Corriente del conductor de protección IPE: ≤ 1 µA (por trayectoria)
  • Corriente de descarga total ITotal (8/20) µs: 10 kA
  • Límite de tensión de salida a 1 kV/µs (cable a tierra) estático: ≤ 650 V
  • Tensión residual en In (entre cables): ≤ 55 V
  • Capacitancia (entre cables): 1,1 nF (f=1 MHz / VR= 0V)
  • Capacitancia (cable a tierra): 1 pF (típ.)
  • Resistencia por trayectoria: 10 Ω ±10%
  • Amperaje máximo requerido del fusible: 200 mA
  • Capacidad de resistencia a sobretensiones (entre cable y tierra): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 2,5 kA
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -25 °C ... 75 °C
  • Normas/Regulaciones: IEC 61643-21
  • Nota: 2000
  • Tipo de montaje: en CT-TERMIBLOCK y divisor LSA-PLUS
  • Número de pares de cables por módulo: 10
  • Corriente de impulso de descarga nominal In (8/20) µs (cable-tierra): 5 kA
  • Límite de tensión de salida en un pico de 1 kV/µs (cable a tierra): ≤ 650 V
  • Tiempo de respuesta tA (cable-tierra): ≤ 100 ns
  • Distancias de separación y de avance lento: Distancias de separación y de avance lento
  • Corriente de impulso de descarga nominal ln (8/20) µs (de cable a cable): 5 kA
  • Tiempo de respuesta tA (de cable a cable): ≤ 1 ns
  • Pérdida de inserción aE, simétrica: 1,5 dB (típica hasta 2 MHz / 50 Ω); 0,6 dB (típica hasta 1 MHz / 150 Ω); 0,2 dB (típica hasta 100 kHz / 600 Ω)
  • Frecuencia de corte fg (3 dB), simétrica en el sistema de 150 Ω: 4 MHz (típ.)
  • Corriente de sobretensión soportada (entre conductores): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
  • Frecuencia de corte fg (3 dB), simétrica en el sistema de 50 Ω: 7 MHz (típ.)
  • Corriente de descarga máxima Imax (8/20) µs (de cable a cable): 5 n / A
  • Corriente de descarga máxima Imax (8/20) µs (cable-tierra): 5 kA
  • Límite de tensión de salida en picos de 1 kV/µs (de cable a cable): ≤ 95 V
  • Límite de tensión de salida a 1 kV/µs (de cable a cable) estático: ≤ 60 V
  • Especificación de estándares de tecnología de la información: Especificación de estándares de tecnología de la información
  • Los pararrayos se pueden probar con CHECKMASTER a partir de la revisión de software:: desde SW-Rev. 1.00
  • Frecuencia de corte fg (3 dB), simétrica en el sistema de 600 Ω: 900 kHz (típ.)
Tipo de producto

Conector con protección contra la sobretensión

Tensión nominal

24 V/DC

ejecución

Módulo LSA-PLUS

IP20

Fabricante de la pieza.

2807968

Dimen.

(Anch. x Alt. x Prof.) 111 x 22 x 68.5 mm

Anchura

111 mm

Altura

22 mm

Profundidad

68.5 mm

Contenido

1 UD(S).

Tipo de embalaje

Piece

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Conector con protección contra la sobretensión Piece 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Conector con protección contra la sobretensión Piece 1 UD(S).

Descripción

Conector LSA-PLUS (COMTRAB CT 10) con protección contra sobretensiones gruesa/fina y resistencia de desacoplamiento para 10 circuitos de señal que funcionan sin potencial de tierra. Tensión nominal: 24 V CC. Versión: 10 pares trenzados

Este texto es el resultado de una traducción automática.
