Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).

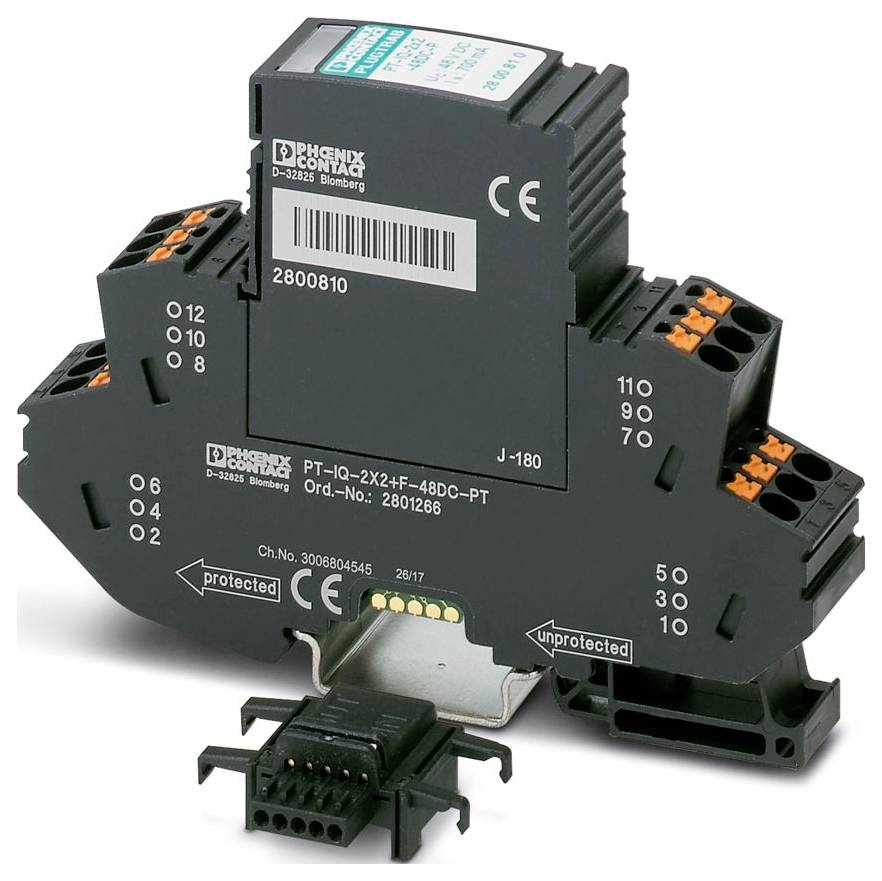

Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (242,86 € / Unidad)
242,86 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: PLUGTRAB IQ
  • Clase de prueba IEC: C1;C2;C3;D1
  • Diseño: Módulo de riel de montaje enchufable de dos partes
  • Mensaje de error de protección contra sobretensión: visual, multietapa.
  • Tensión nominal UN: 48 V CC
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor rígido: 0,2 mm² ... 4 mm²
  • Sección transversal del conductor AWG: 24 ... 12
  • Ancho: 17,7 mm
  • Altura: 109,3 mm
  • Profundidad: 77,5 mm (incluido el riel de montaje de 7,5 mm)
  • Unidad de división: 1 TE
  • Color: negro (RAL 9005); negro (RAL 9005)
  • Clase de inflamabilidad según UL 94: V-0
  • Material de la carcasa: PA 6.6
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: No
  • Dirección de la acción: Línea-Línea y Línea-Tierra/Apantallamiento de señal y opcionalmente Tierra/Apantallamiento de señal-Tierra
  • Tensión continua máxima UC: 53 V CC; 37 V CA
  • Corriente nominal: 300 mA
  • Corriente de funcionamiento del IC en UC: ≤ 5 µA (por sistema)
  • Corriente del conductor de protección IPE: ≤ 1 µA
  • Corriente de descarga total ITotal (8/20) µs: 20 kA
  • Nivel de protección superior (núcleo-núcleo): ≤ 100 V (C1 - 1 kV / 500 A); ≤ 150 V (C2 - 10 kV / 5 kA); ≤ 90 V (C3 - 25 A); ≤ 95 V (C3 - 100 A)
  • Nivel de protección Arriba (núcleo-tierra): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1300 V (C2 - 10 kV / 5 kA); ≤ 1000 V (C3 - 25 A); ≤ 1300 V (C3 - 100 A)
  • Capacitancia (entre cables): típica 1,5 nF
  • Resistencia por trayectoria: 1,2 Ω ±5%
  • Fusible de capacidad máxima requerida: 315 mA (FF)
  • Capacidad de resistencia a sobretensiones (entre cable y tierra): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C2 - 10 kA; C3 - 100 A; D1 - 2,5 kA
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -40 °C ... 70 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 4000 m (sobre el nivel del mar)
  • Normas/Reglamentos: EN 61000-6-2
  • Nota: 2005
  • Tipo de montaje: Carril de montaje: 35 mm
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Pares de cables por módulo: 2
  • Corriente de impulso de descarga nominal In (8/20) µs (cable-tierra): 10 kA
  • Corriente de descarga de impulso Iimp (10/350) µs (cable-tierra): 2,5 kA
  • Tiempo de respuesta tA (cable-tierra): ≤ 100 ns
  • General: General
  • Nivel de protección aumentado estática (cable-tierra): ≤ 130 V (C2 - 10 kV / 5 kA); ≤ 60 V (C3 - 25 A)
  • Tiempo de reinicio del pulso (cable-tierra): ≤ 30 ms
  • Corriente de impulso de descarga nominal ln (8/20) µs (de cable a cable): 10 kA
  • Tiempo de respuesta tA (de cable a cable): ≤ 1 ns
  • Pérdida de inserción aE, simétrica: típica 0,3 dB (≤ 450 kHz / 150 Ω)
  • Frecuencia de corte fg (3 dB), simétrica en el sistema de 150 Ω: típica 1,9 MHz
  • Corriente de sobretensión soportada (de cable a cable): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 10 kA; C3 - 100 A
  • Tiempo de reinicio del pulso (de cable a cable): ≤ 300 ms
  • Nivel de protección Up (tierra de señal de cable): ≤ 600 V (C1 - 1 kV / 500 A); ≤ 750 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A); ≤ 800 V (C3 - 100 A)
Tipo de producto

Dispositivo de protección contra sobretensiones

Corriente de fuga

20 kA

ejecución

Módulo de riel de montaje enchufable de dos piezas

IP20

Fabricante de la pieza.

2801266

Dimen.

(Anch. x Alt. x Prof.) 17.7 x 109.3 x 77.5 mm

Anchura

17.7 mm

Altura

109.3 mm

Profundidad

77.5 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Dispositivo de protección contra sobretensiones 20 kA 1 UD(S).

Descripción

Protección contra sobretensiones que consta de un enchufe protector y un elemento base, con un indicador de estado multietapa integrado en el módulo para dos circuitos de señal de 2 hilos que funcionan sin potencial de tierra. Conexión a tierra indirecta mediante tubos de descarga de gas. Adecuado para su uso en entornos relacionados con la seguridad hasta SIL 3.
