Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Dispositivo de protección contra sobretensiones 6 kA Piece 1 UD(S).

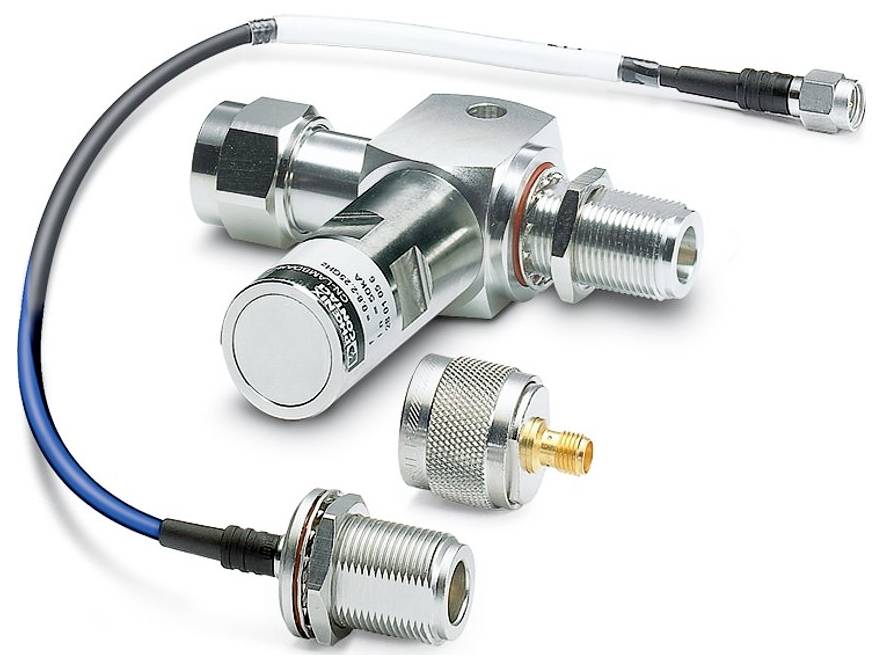

Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Dispositivo de protección contra sobretensiones 6 kA Piece 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Número
Total (189,07 € / Unidad)
189,07 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Clase de prueba IEC: C2;C3;D1
  • Diseño: Enchufe intermedio
  • Número de polos: 2
  • Mensaje de error de protección contra sobretensión: ninguno
  • Tipo de conexión: Conexión por tornillo
  • Par de apriete: 1,5 Nm
  • Ancho: 84,8 mm
  • Altura: 25 mm
  • Profundidad: 81,5 mm
  • Color: color níquel
  • Material de la carcasa: HPb59-1
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: No
  • Dirección de acción: Línea-Escudo/Tierra
  • Corriente nominal: 2 A (25 °C)
  • Corriente de descarga total ITotal (8/20) µs: 6 kA
  • Límite de tensión de salida a 1 kV/µs (cable a tierra) estático: ≤ 1 V
  • Nivel de protección Arriba (núcleo-tierra): ≤ 5 V (C1 - 1 kV / 500 A); ≤ 25 V (C2 - 10 kV / 5 kA); ≤ 15 V (6 kV / 3 kA)
  • Capacidad de resistencia a sobretensiones (entre cable y tierra): C2 - 10 kV / 5 kA; D1 - 1 kA
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP55
  • Temperatura ambiente (funcionamiento): -40 °C ... 70 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 70 °C
  • Altitud: ≤ 2000 m (sobre el nivel del mar)
  • Normas/Regulaciones: EN 61643-21
  • Nota: 2001 + A1:2009
  • Tipo de montaje: Conexión enchufable específica para cada tipo de conexión.
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Corriente de impulso de descarga nominal In (8/20) µs (cable-tierra): 6 kA
  • Pérdida de inserción aE, asimétrica: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
  • Material de la superficie de la carcasa: Cu-Sn-Zn
  • Material de la superficie de contacto: Au
  • Material aislante del cuerpo: PTFE
  • Material de contacto del resorte: QSn6.5-0.1
  • Corriente de impulso de descarga nominal In (8/20) µs (conductor-pantalla): 6 kA
  • Rango de frecuencia: 0,8 GHz ... 2,25 GHz
  • Relación de onda estacionaria (VSWR) en el sistema de 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz); ≤ 1,10 (1,7 GHz ... 2,1 GHz)
  • Potencia de RF admisible Pmax con VSWR=xx (sistema de 50 ohmios): ≤ 110 W (VSWR = 1,0 / 40 °C); ≤ 60 W (VSWR = 1,0 / 70 °C)
  • Límite de tensión de salida a 1 kV/µs (pantalla de alambre) estática: ≤ 1 V
  • Resistencia a la corriente de sobretensión (blindaje del núcleo): C2 - 10 kV/5 kA; D1 - 1 kA
  • Conexión PE: Conexión PE
  • Corriente de descarga de impulso Iimp (10/350) µs (conductor-pantalla): 1 kA
Tipo de producto

Dispositivo de protección contra sobretensiones

Corriente de fuga

6 kA

ejecución

Enchufe intermedio

IP55

Fabricante de la pieza.

2800491

Dimen.

(Anch. x Alt. x Prof.) 84.8 x 25 x 81.5 mm

Anchura

84.8 mm

Altura

25 mm

Profundidad

81.5 mm

Contenido

1 UD(S).

Tipo de embalaje

Piece

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Dispositivo de protección contra sobretensiones 6 kA Piece 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Dispositivo de protección contra sobretensiones 6 kA Piece 1 UD(S).

Descripción

Conectores intermedios con tecnología Lambda/4 como protección contra sobretensiones para interfaces de señal coaxial. Conexión: Conectores SMA, macho-hembra
