Similar a la imagen

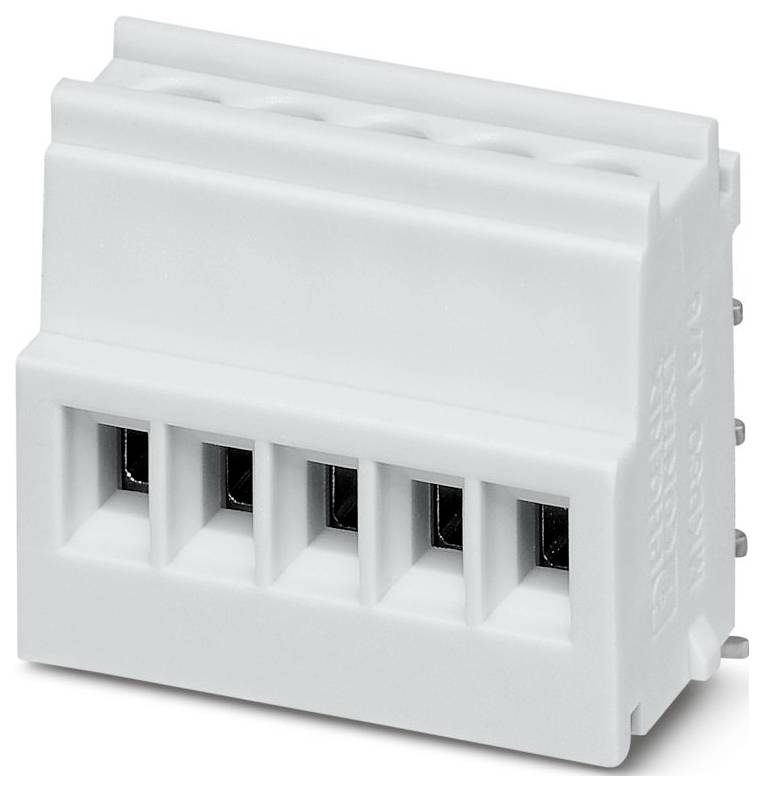

Phoenix Contact 2278416 Terminal para placas de circuito impreso 1.5 mm² Número de polos 5 Gris claro 1 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
3.5 mm
Número de polos por serie
5
Número de polos
5
conexión
Terminal roscado
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
6,71 €
5
6% = 2,05 €
6,30 €
10
8% = 5,70 €
6,14 €
25
10% = 17,00 €
6,03 €
50
12% = 40,00 €
5,91 €
100
14% = 94,00 €
5,77 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (6,71 € / Unidad)
6,71 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 1 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,14-1,5 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-0,5 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,14-1,5 mm²
- Sección transversal del conductor conectable (multifilar): 0,08-0,5 mm²
- Tipo de conexión del conductor: Conexión por tornillo
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 5
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tipo de montaje en PCB: Contacto de conexión
- Método de fijación: soldadura
- Tensión de impulso nominal: 2,5 kV
- Corriente nominal: 8 A
- Temperatura de funcionamiento: -40-105 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,2 mm
- Longitud del pasador: 2,3 mm
- Paso del conector: 3,5 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
MKDSO 1,5/ 5-R-3,5 KMGY
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Con cápsula de tracción
- RM
3.5 mm
- Número de series
1
- Número de polos por serie
5
- Número de polos
5
- serie
MKDSO
- conexión
Terminal roscado
- Corriente nominal
8 A
- Sección transversal cadena (min.)
0.08 mm²
- Corriente nominal: redondeada
8 A
- sección transversal maciza (min.)
0.14 mm²
- Sección transversal de hebra (máx.)
1.5 mm²
- sección transversal maciza (máx.)
1.5 mm²
- Material de contacto
Estaño
- Color del fabricante
Gris claro
- protección de cable
Sí
- Fabricante de la pieza.
2278416
- Contenido
1 UD(S).
- Altura
21.25 mm
- Color de la carcasa
Gris
- Tensión de medición
160 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3578853 Phoenix Contact 2278416 Terminal para placas de circuito impreso 1.5 mm² Número de polos 5 Gris claro 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3578853 Phoenix Contact 2278416 Terminal para placas de circuito impreso 1.5 mm² Número de polos 5 Gris claro 1 UD(S).
Descripción
Bloque de terminales PCB, corriente nominal: 8 A, tensión nominal (III/2): 160 V, sección transversal nominal: 1,5 mm², número de potenciales: 5, número de filas: 1, número de polos por fila: 5, familia de productos: MKDSO 1.5/..-R, paso: 3,5 mm, tipo de conexión: terminal de tornillo con manguito de tracción, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: gris claro, disposición de pines: pines lineales, longitud del pin [P]: 2,3 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón. Artículo con salida de pasador lateral a la derecha.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
