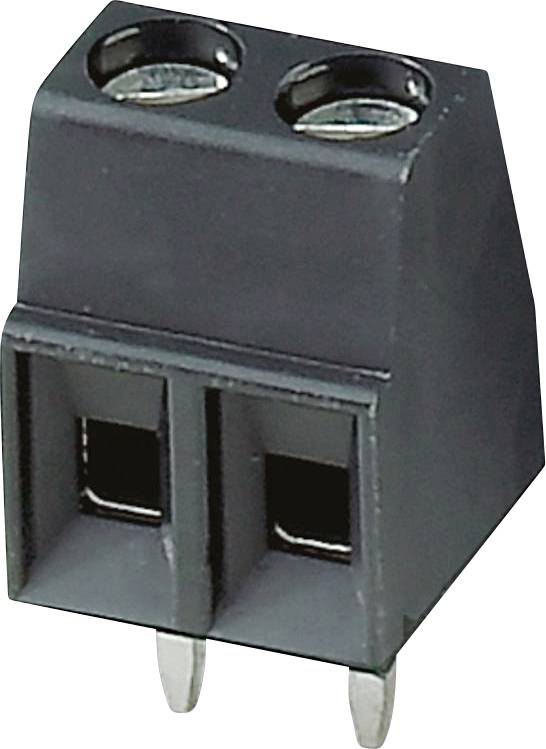

Phoenix Contact 1985823 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Schwarz 360 UD(S).

Phoenix Contact 1985823 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Schwarz 360 UD(S).-0
Tipo de producto
Terminal para placas de circuito impreso
RM
3.81 mm
Número de polos por serie
2
Número de polos
2
conexión
Terminal roscado
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
13 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
222,69 €
3
2% = 16,32 €
217,25 €
5
3% = 38,00 €
215,09 €
10
4% = 90,40 €
213,65 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 360 UD(S).)
Total (222,69 € / Unidad)
222,69 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 360 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,14-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-0,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,14-1,5 mm²
  • Sección transversal del conductor conectable (multifilar): 0,14-0,5 mm²
  • Tipo de conexión del conductor: Conexión por tornillo
  • Tipo de conexión de PCB: Conexión de soldadura
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión nominal: 200 V
  • Tensión de impulso nominal: 2,5 kV
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,1 mm
  • Longitud del pasador: 3,5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Categoría de sobretensión: III
tipo

MKDS 1/ 2-3,81 HT BK

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con cápsula de tracción

RM

3.81 mm

Número de series

1

Número de polos por serie

2

Número de polos

2

serie

MKDS

conexión

Terminal roscado

Corriente nominal

13.5 A

Sección transversal cadena (min.)

0.14 mm²

Corriente nominal: redondeada

13.5 A

sección transversal maciza (min.)

0.14 mm²

Sección transversal de hebra (máx.)

1.5 mm²

sección transversal maciza (máx.)

1.5 mm²

Material de contacto

Estaño

Color del fabricante

Schwarz

Fabricante de la pieza.

1985823

Contenido

360 UD(S).

Altura

12 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3453293 Phoenix Contact 1985823 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Schwarz 360 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3453293 Phoenix Contact 1985823 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Schwarz 360 UD(S).

Descripción

Bloque de terminales PCB, corriente nominal: 13,5 A, tensión nominal (III/2): 200 V, sección transversal nominal: 1,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de productos: MKDS 1/..-HT, paso: 3,81 mm, tipo de conexión: terminal de tornillo con manguito de tracción, tipo de ataque del tornillo: ranura en forma de L, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/PCB: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón. Este componente se puede soldar junto con componentes SMD en un horno de reflujo.

Este texto es el resultado de una traducción automática.
