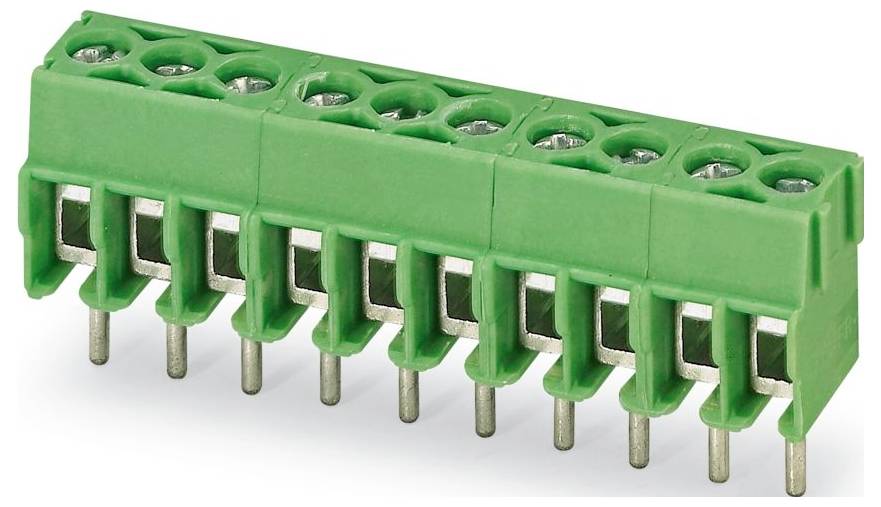

Phoenix Contact 1984756 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).

Phoenix Contact 1984756 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
3.5 mm
Número de polos por serie
16
Número de polos
16
tipo
PT 1,5/16-3,5-H
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
138,65 €
3
2% = 10,17 €
135,26 €
5
3% = 23,65 €
133,92 €
10
4% = 56,30 €
133,02 €
Los descuentos por cantidad varían según el vendedor
Total (138,65 € / Unidad)
138,65 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-0,75 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-1,5 mm²
  • Sección transversal del conductor conectable (multifilar): 0,2-0,34 mm²
  • Tipo de conexión del conductor: Conexión por tornillo
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 16
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 2,5 kV
  • Corriente nominal: 17,5 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,2 mm
  • Longitud del pasador: 4,5 mm
  • Paso del conector: 3,5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

PT 1,5/16-3,5-H

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con estribo de protección de alambre

RM

3.5 mm

Número de series

1

Número de polos por serie

16

Número de polos

16

Corriente nominal

17.5 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

17.5 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

1.5 mm²

sección transversal maciza (máx.)

1.5 mm²

Material de contacto

Estaño

Color del fabricante

Verde

protección de cable

Sí

Fabricante de la pieza.

1984756

Contenido

50 UD(S).

Altura

13.65 mm

Color de la carcasa

Verde

Tensión de medición

200 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3578283 Phoenix Contact 1984756 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3578283 Phoenix Contact 1984756 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 17,5 A, tensión nominal (III/2): 200 V, sección transversal nominal: 1,5 mm², número de potenciales: 16, número de filas: 1, número de polos por fila: 16, familia de producto: PT 1.5/..-H, paso: 3,5 mm, tipo de conexión: terminal de tornillo con clip de protección de cables, montaje: soldadura por ola, dirección de conexión conductor/PCB: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 4,5 mm, número de pines de soldadura por potencial: 1, embalaje: embalado en una caja de cartón

Este texto es el resultado de una traducción automática.
