Phoenix Contact 1862259 Terminal para placas de circuito impreso 1.5 mm² Número de polos 15 Verde 50 UD(S).

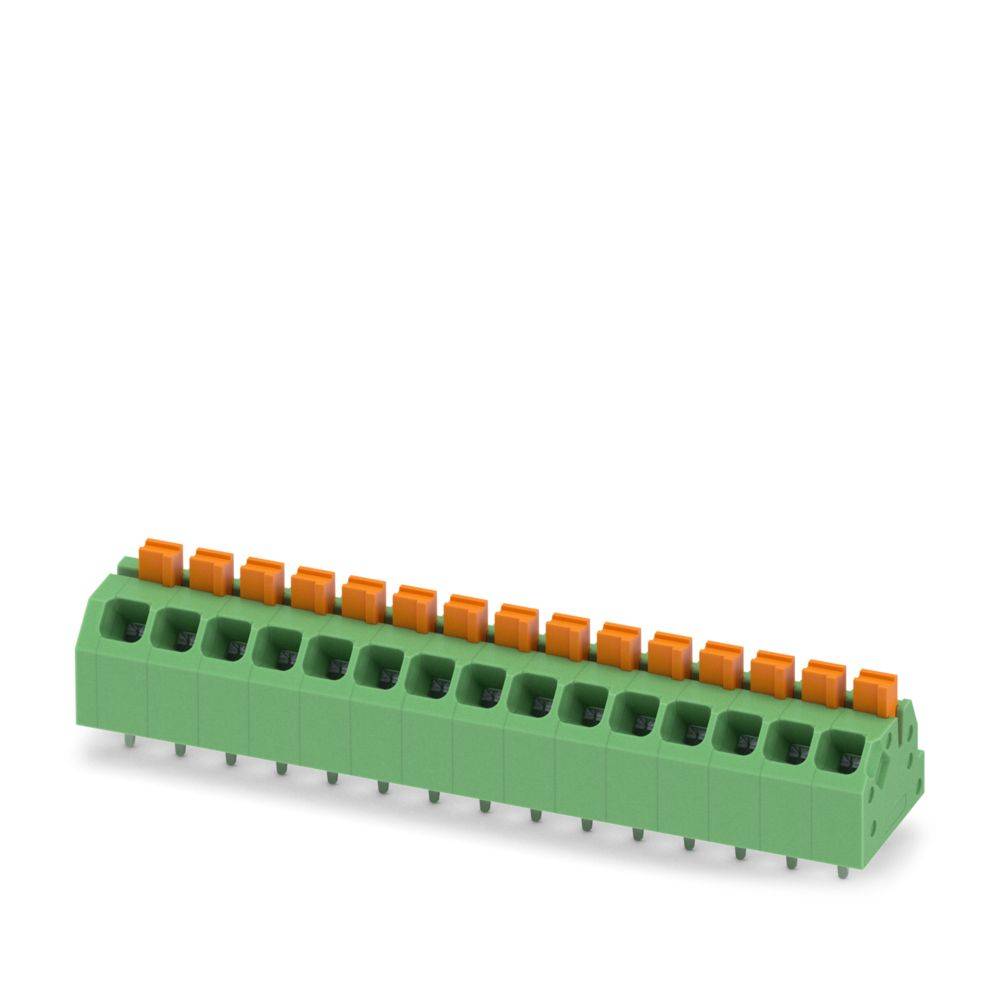

Phoenix Contact 1862259 Terminal para placas de circuito impreso 1.5 mm² Número de polos 15 Verde 50 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
3.5 mm
Número de polos por serie
15
Número de polos
15
tipo
SPTAF 1/15-3,5-EL
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
172,26 €
3
2% = 12,60 €
168,06 €
5
3% = 29,35 €
166,39 €
10
4% = 69,90 €
165,27 €
Los descuentos por cantidad varían según el vendedor
Total (172,26 € / Unidad)
172,26 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-0,75 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-1,5 mm²
  • Sección transversal del conductor conectable (multifilar): 1,5-1,5 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 15
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 2,5 kV
  • Corriente nominal: 16 A
  • Temperatura de funcionamiento: -40-100 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,1 mm
  • Longitud del pasador: 2,6 mm
  • Paso del conector: 3,5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

SPTAF 1/15-3,5-EL

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con conexión directa push-in

RM

3.5 mm

Número de series

1

Número de polos por serie

15

Número de polos

15

Corriente nominal

16 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

16 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

1.5 mm²

sección transversal maciza (máx.)

1.5 mm²

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1862259

Contenido

50 UD(S).

Altura

12.8 mm

Color de la carcasa

Verde

Tensión de medición

160 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3576969 Phoenix Contact 1862259 Terminal para placas de circuito impreso 1.5 mm² Número de polos 15 Verde 50 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3576969 Phoenix Contact 1862259 Terminal para placas de circuito impreso 1.5 mm² Número de polos 15 Verde 50 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 16 A, tensión nominal (III/2): 160 V, sección transversal nominal: 1,5 mm², número de potenciales: 15, número de filas: 1, número de polos por fila: 15, familia de producto: SPTAF 1/..-EL, paso: 3,5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura por ola, dirección de conexión conductor/placa: 45°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón

Este texto es el resultado de una traducción automática.
