Phoenix Contact 1862107 Terminal para placas de circuito impreso 1.5 mm² Número de polos 8 Verde 50 UD(S).

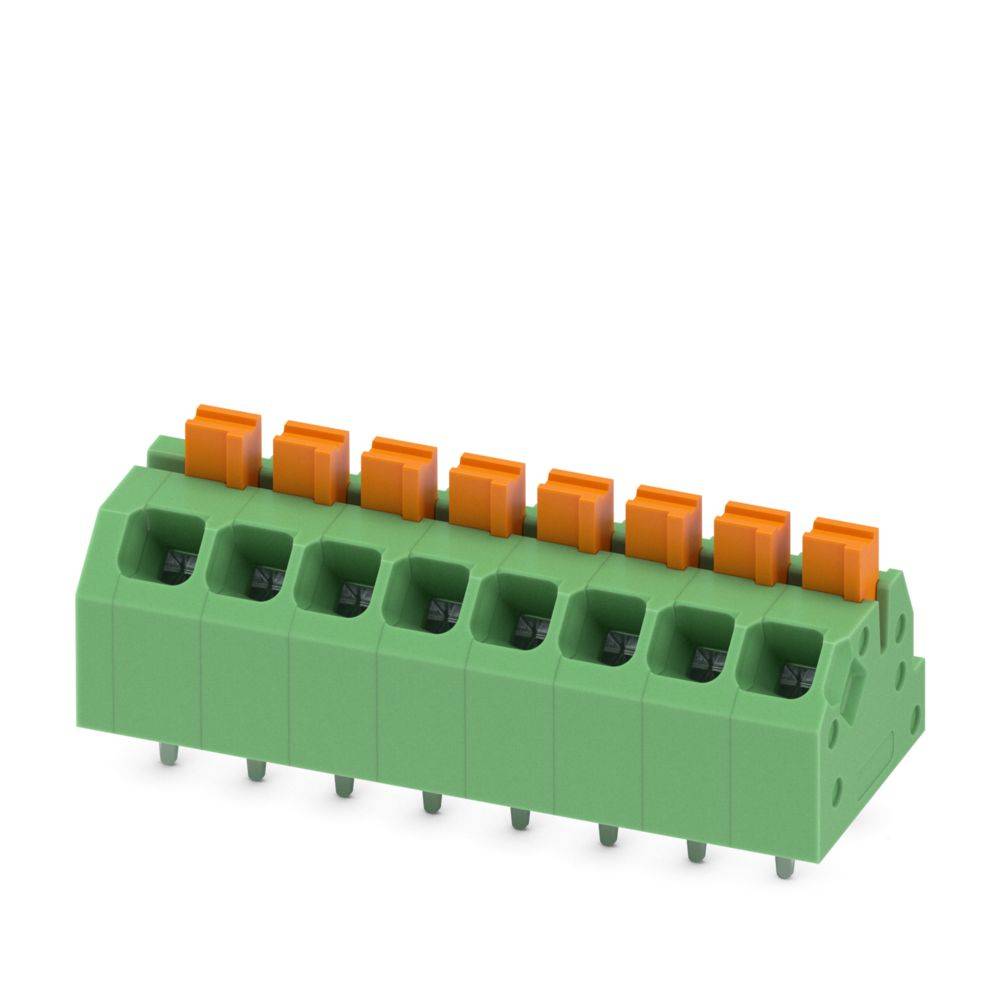

Phoenix Contact 1862107 Terminal para placas de circuito impreso 1.5 mm² Número de polos 8 Verde 50 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
3.5 mm
Número de polos por serie
8
Número de polos
8
Dirección del enchufe
Inclinado respecto a la placa de circuito impreso
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
96,63 €
3
3% = 8,04 €
93,95 €
5
4% = 18,75 €
92,88 €
10
5% = 44,60 €
92,17 €
25
5% = 131,75 €
91,36 €
Los descuentos por cantidad varían según el vendedor
Total (96,63 € / Unidad)
96,63 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-0,75 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-1,5 mm²
  • Sección transversal del conductor conectable (multifilar): 1,5-1,5 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 8
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 2,5 kV
  • Corriente nominal: 16 A
  • Temperatura de funcionamiento: -40-100 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,1 mm
  • Longitud del pasador: 2,6 mm
  • Paso del conector: 3,5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

SPTAF 1/ 8-3,5-EL

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Para procesos de soldadura por ola

RM

3.5 mm

Número de series

1

Número de polos por serie

8

Número de polos

8

serie

SPTA

Corriente nominal

16 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

16 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

1.5 mm²

sección transversal maciza (máx.)

1.5 mm²

Dirección del enchufe

Inclinado respecto a la placa de circuito impreso

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1862107

Contenido

50 UD(S).

Altura

12.8 mm

Color de la carcasa

Verde

Tensión de medición

160 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3576906 Phoenix Contact 1862107 Terminal para placas de circuito impreso 1.5 mm² Número de polos 8 Verde 50 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3576906 Phoenix Contact 1862107 Terminal para placas de circuito impreso 1.5 mm² Número de polos 8 Verde 50 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 16 A, tensión nominal (III/2): 160 V, sección transversal nominal: 1,5 mm², número de potenciales: 8, número de filas: 1, número de polos por fila: 8, familia de producto: SPTAF 1/..-EL, paso: 3,5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura por ola, dirección de conexión conductor/PCB: 45°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón

Este texto es el resultado de una traducción automática.
