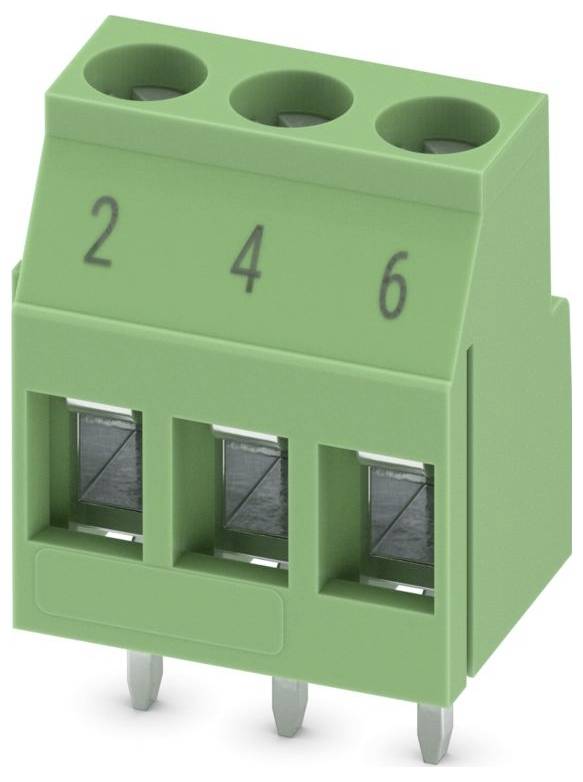

Phoenix Contact 1786024 Terminal para placas de circuito impreso 2.5 mm² Número de polos 3 Verde 50 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
3
Número de polos
3
tipo
MKDS 3/ 3 BD:2-6 MQ
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
73,94 €
3
3% = 6,15 €
71,89 €
5
4% = 14,30 €
71,08 €
10
5% = 34,20 €
70,52 €
25
5% = 100,75 €
69,91 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Total (73,94 € / Unidad)
73,94 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 50 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,2-4 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-2,5 mm²
- Sección transversal del conductor conectable (multifilar): 0,2-1,5 mm²
- Tipo de conexión del conductor: Conexión por tornillo
- Tipo de conexión de PCB: Conexión de soldadura
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tipo de montaje en PCB: Contacto de conexión
- Método de fijación: soldadura
- Tensión de impulso nominal: 4 kV
- Corriente nominal: 24 A
- Temperatura de funcionamiento: -40-105 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,3 mm
- Longitud del pasador: 5 mm
- Espacio entre conectores: 5 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
MKDS 3/ 3 BD:2-6 MQ
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Con cápsula de tracción
- RM
5 mm
- Número de series
1
- Número de polos por serie
3
- Número de polos
3
- serie
MKDS
- Corriente nominal
24 A
- Sección transversal cadena (min.)
0.2 mm²
- Corriente nominal: redondeada
24 A
- sección transversal maciza (min.)
0.2 mm²
- Sección transversal de hebra (máx.)
2.5 mm²
- sección transversal maciza (máx.)
4 mm²
- Material de contacto
Estaño
- Color del fabricante
Verde
- protección de cable
Sí
- Fabricante de la pieza.
1786024
- Contenido
50 UD(S).
- Altura
23 mm
- Color de la carcasa
Verde
- Tensión de medición
400 V
23 mm
Green
400 V
-40-105 °C
Solder
V0
1
4 kV
III
2
Screw connection
Soldering connection
1.3 mm
5 mm
Tin
5 mm
Carton (for SMD)
0.2-4 mm²
0.25-2.5 mm²
0.2-2.5 mm²
0.2-1.5 mm²
Other
Connecting contact
24 A
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3574996 Phoenix Contact 1786024 Terminal para placas de circuito impreso 2.5 mm² Número de polos 3 Verde 50 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3574996 Phoenix Contact 1786024 Terminal para placas de circuito impreso 2.5 mm² Número de polos 3 Verde 50 UD(S).
Descripción
Bloque de terminales para PCB, corriente nominal: 24 A, tensión nominal (III/2): 400 V, sección transversal nominal: 2,5 mm², número de filas: 1, número de polos por fila: 3, familia de producto: MKDS 3, paso: 5 mm, tipo de conexión: terminal de tornillo con manguito de tracción, tipo de accionamiento del tornillo: ranura en forma de L, montaje: soldadura por ola, dirección de conexión conductor/PCB: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
