Phoenix Contact 1727803 Terminal para placas de circuito impreso 1 mm² Número de polos 27 Verde 50 UD(S).

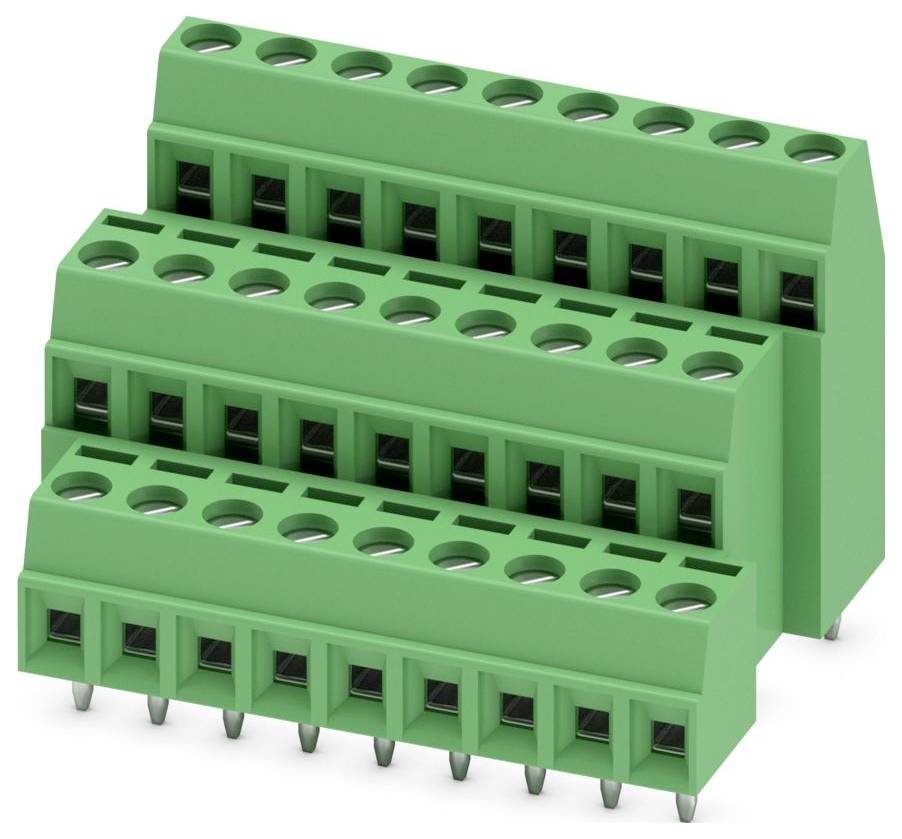

Phoenix Contact 1727803 Terminal para placas de circuito impreso 1 mm² Número de polos 27 Verde 50 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
3.81 mm
Número de polos por serie
9
Número de polos
27
tipo
MK3DS 1/ 9-3,81
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 08/01/2027
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
558,82 €
3
2% = 40,92 €
545,18 €
5
3% = 95,30 €
539,76 €
10
4% = 226,90 €
536,13 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 50 UD(S).)
Total (558,82 € / Unidad)
558,82 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,14-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-0,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,14-1 mm²
  • Sección transversal del conductor conectable (multifilar): 0,14-0,5 mm²
  • Tipo de conexión del conductor: Conexión por tornillo
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 27
  • Número de plantas: 3
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 2,5 kV
  • Corriente nominal: 8 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,1 mm
  • Longitud del pasador: 3,5 mm
  • Paso del conector: 3,81 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

MK3DS 1/ 9-3,81

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con cápsula de tracción

RM

3.81 mm

Número de series

3

Número de polos por serie

9

Número de polos

27

serie

MK3DS

Corriente nominal

8 A

Sección transversal cadena (min.)

0.14 mm²

Corriente nominal: redondeada

8 A

sección transversal maciza (min.)

0.14 mm²

Sección transversal de hebra (máx.)

1 mm²

sección transversal maciza (máx.)

1.5 mm²

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1727803

Contenido

50 UD(S).

Altura

27.4 mm

Color de la carcasa

Verde

Tensión de medición

160 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3573882 Phoenix Contact 1727803 Terminal para placas de circuito impreso 1 mm² Número de polos 27 Verde 50 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3573882 Phoenix Contact 1727803 Terminal para placas de circuito impreso 1 mm² Número de polos 27 Verde 50 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 8 A, tensión nominal (III/2): 160 V, sección transversal nominal: 1 mm², número de potenciales: 27, número de filas: 3, número de polos por fila: 9, familia de producto: MK3DS 1, paso: 3,81 mm, tipo de conexión: terminal de tornillo con manguito de tracción, tipo de accionamiento del tornillo: ranura en forma de L, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón

Este texto es el resultado de una traducción automática.
