Phoenix Contact 1726202 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).

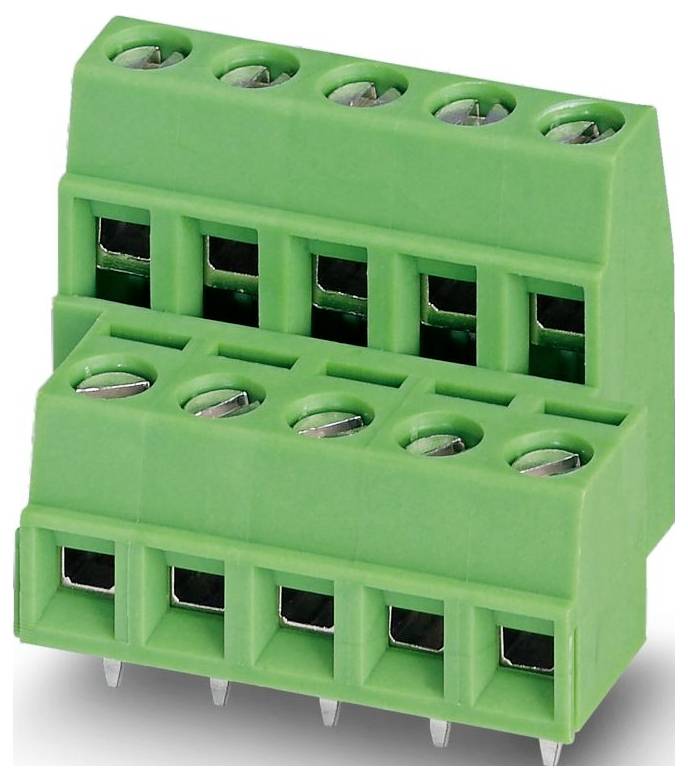

Phoenix Contact 1726202 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
5.08 mm
Número de polos por serie
8
Número de polos
16
conexión
Terminal roscado
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
97 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
222,69 €
3
2% = 16,32 €
217,25 €
5
3% = 38,00 €
215,09 €
10
4% = 90,40 €
213,65 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 50 UD(S).)
Total (222,69 € / Unidad)
222,69 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,14-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,14-1,5 mm²
  • Sección transversal del conductor conectable (multifilar): 0,14-0,75 mm²
  • Tipo de conexión del conductor: Conexión por tornillo
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 16
  • Número de plantas: 2
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 13,5 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,3 mm
  • Longitud del pasador: 3,5 mm
  • Paso del conector: 5,08 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

MKKDSN 1,5/ 8-5,08

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Se puede alinear

RM

5.08 mm

Número de series

2

Número de polos por serie

8

Número de polos

16

serie

MKKDSN

conexión

Terminal roscado

Corriente nominal

13.5 A

Sección transversal cadena (min.)

0.14 mm²

Corriente nominal: redondeada

13.5 A

sección transversal maciza (min.)

0.14 mm²

Sección transversal de hebra (máx.)

1.5 mm²

sección transversal maciza (máx.)

1.5 mm²

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1726202

Contenido

50 UD(S).

Altura

22.6 mm

Color de la carcasa

Verde

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3573843 Phoenix Contact 1726202 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3573843 Phoenix Contact 1726202 Terminal para placas de circuito impreso 1.5 mm² Número de polos 16 Verde 50 UD(S).

Descripción

Bloque de terminales PCB, corriente nominal: 13,5 A, tensión nominal (III/2): 400 V, sección transversal nominal: 1,5 mm², número de potenciales: 16, número de filas: 2, número de polos por fila: 8, familia de productos: MKKDSN 1.5, paso: 5,08 mm, tipo de conexión: terminal de tornillo con manguito de tracción, tipo de ataque del tornillo: ranura longitudinal L, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón. ¡El artículo se puede conectar en serie con diferentes números de polos!

Este texto es el resultado de una traducción automática.
