Phoenix Contact 1715721 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Verde 250 UD(S).

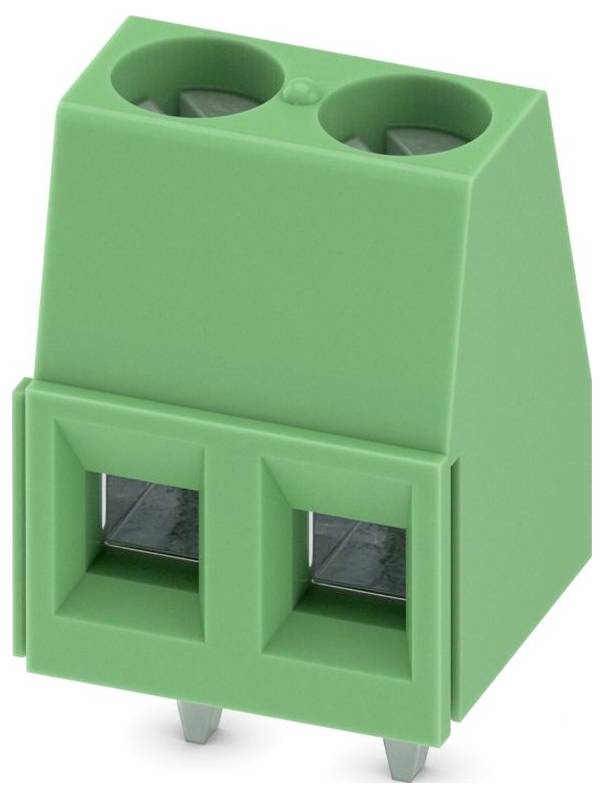

Phoenix Contact 1715721 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Verde 250 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
5.08 mm
Número de polos por serie
2
Número de polos
2
Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
171 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
147,05 €
3
2% = 10,77 €
143,46 €
5
3% = 25,10 €
142,03 €
10
4% = 59,70 €
141,08 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 250 UD(S).)
Total (147,05 € / Unidad)
147,05 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 250 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,14-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-1,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,14-1,5 mm²
  • Sección transversal del conductor conectable (multifilar): 0,14-1 mm²
  • Tipo de conexión del conductor: Conexión por tornillo
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 2
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 17,5 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,3 mm
  • Longitud del pasador: 3,5 mm
  • Paso del conector: 5,08 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

MKDS 1,5/ 2-5,08

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con cápsula de tracción

RM

5.08 mm

Número de series

1

Número de polos por serie

2

Número de polos

2

serie

MKDS

Corriente nominal

17.5 A

Sección transversal cadena (min.)

0.14 mm²

Corriente nominal: redondeada

17.5 A

sección transversal maciza (min.)

0.14 mm²

Sección transversal de hebra (máx.)

1.5 mm²

sección transversal maciza (máx.)

2.5 mm²

Dirección del enchufe

Horizontal respecto a la placa de circuito impreso

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1715721

Contenido

250 UD(S).

Altura

17.3 mm

Color de la carcasa

Verde

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3573649 Phoenix Contact 1715721 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Verde 250 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3573649 Phoenix Contact 1715721 Terminal para placas de circuito impreso 1.5 mm² Número de polos 2 Verde 250 UD(S).

Descripción

Bloque de terminales PCB, corriente nominal: 17,5 A, tensión nominal (III/2): 400 V, sección transversal nominal: 1,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de productos: MKDS 1.5, paso: 5,08 mm, tipo de conexión: terminal de tornillo con manguito de tracción, tipo de ataque del tornillo: ranura en forma de L, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón. ¡El artículo se puede conectar en serie con diferentes números de polos!

Este texto es el resultado de una traducción automática.
