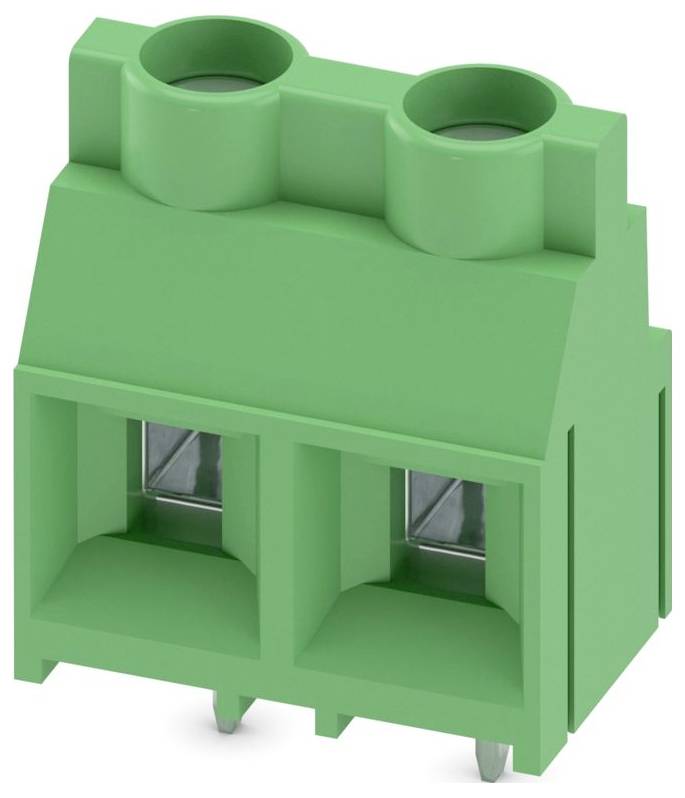

Similar a la imagen
Phoenix Contact 1714971 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
9.52 mm
Número de polos por serie
2
Número de polos
2
conexión
Terminal roscado
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
53,77 €
3
3% = 5,22 €
52,03 €
5
5% = 12,20 €
51,33 €
10
5% = 29,00 €
50,87 €
25
6% = 85,75 €
50,34 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 50 UD(S).)
Total (53,77 € / Unidad)
53,77 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 50 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,2-6 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-4 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
- Sección transversal del conductor conectable (multifilar): 0,2-1,5 mm²
- Tipo de conexión del conductor: Conexión por tornillo
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 2
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tipo de montaje en PCB: Contacto de conexión
- Método de fijación: soldadura
- Tensión de impulso nominal: 8 kV
- Corriente nominal: 32 A
- Temperatura de funcionamiento: -40-105 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,3 mm
- Longitud del pasador: 5 mm
- Espacio entre rejillas de conectores: 9,52 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
MKDS 5/ 2-9,5
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Con cápsula de tracción
- RM
9.52 mm
- Número de series
1
- Número de polos por serie
2
- Número de polos
2
- serie
MKDS
- conexión
Terminal roscado
- Corriente nominal
32 A
- Sección transversal cadena (min.)
0.2 mm²
- Corriente nominal: redondeada
32 A
- sección transversal maciza (min.)
0.2 mm²
- Sección transversal de hebra (máx.)
4 mm²
- sección transversal maciza (máx.)
6 mm²
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- Material de contacto
Estaño
- Color del fabricante
Verde
- protección de cable
Sí
- Fabricante de la pieza.
1714971
- Contenido
50 UD(S).
- Altura
26.5 mm
- longitud
5 mm
- Color de la carcasa
Verde
- Tensión de medición
1000 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3573468 Phoenix Contact 1714971 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3573468 Phoenix Contact 1714971 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S).
Descripción
Bloque de terminales PCB, corriente nominal: 32 A, tensión nominal (III/2): 1000 V, sección transversal nominal: 4 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de productos: MKDS 5, paso: 9,52 mm, tipo de conexión: terminal de tornillo con manguito de tracción, forma de ataque del tornillo: ranura longitudinal L, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón. ¡El artículo se puede conectar en serie con diferentes números de polos!
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
