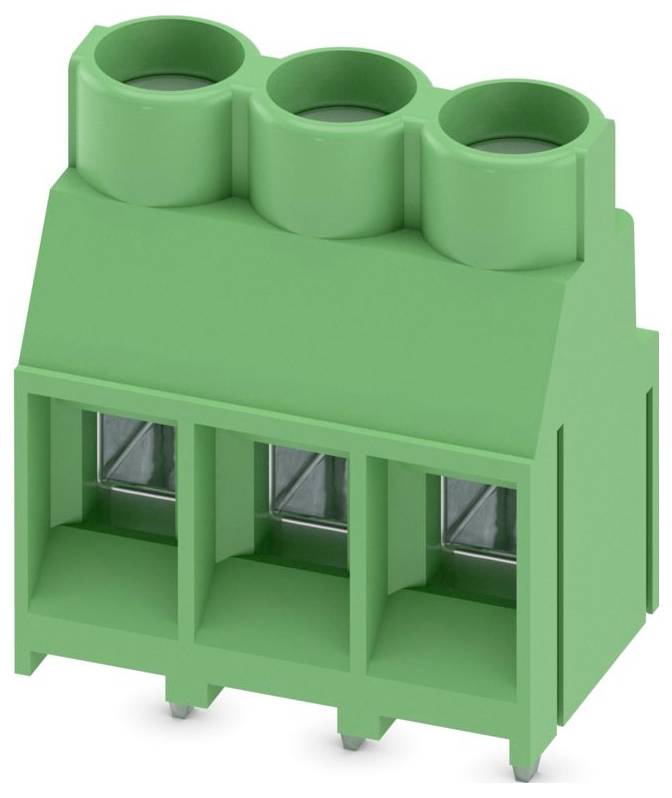

Phoenix Contact 1714968 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Verde 50 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
6.35 mm
Número de polos por serie
3
Número de polos
3
conexión
Terminal roscado
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
73,94 €
3
3% = 6,15 €
71,89 €
5
4% = 14,30 €
71,08 €
10
5% = 34,20 €
70,52 €
25
5% = 100,75 €
69,91 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 50 UD(S).)
Total (73,94 € / Unidad)
73,94 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 50 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,2-6 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-4 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
- Sección transversal del conductor conectable (multifilar): 0,2-1,5 mm²
- Tipo de conexión del conductor: Conexión por tornillo
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 3
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tipo de montaje en PCB: Contacto de conexión
- Método de fijación: soldadura
- Tensión de impulso nominal: 6 kV
- Corriente nominal: 32 A
- Temperatura de funcionamiento: -40-100 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,3 mm
- Longitud del pasador: 5,1 mm
- Espacio entre rejillas de conectores: 6,35 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
MKDS 5/ 3-6,35
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Con cápsula de tracción
- RM
6.35 mm
- Número de series
1
- Número de polos por serie
3
- Número de polos
3
- serie
MKDS
- conexión
Terminal roscado
- Corriente nominal
32 A
- Sección transversal cadena (min.)
0.2 mm²
- Corriente nominal: redondeada
32 A
- sección transversal maciza (min.)
0.2 mm²
- Sección transversal de hebra (máx.)
4 mm²
- sección transversal maciza (máx.)
6 mm²
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- Material de contacto
Estaño
- Color del fabricante
Verde
- protección de cable
Sí
- Fabricante de la pieza.
1714968
- Contenido
50 UD(S).
- Altura
26.6 mm
- longitud
5.1 mm
- Color de la carcasa
Verde
- Tensión de medición
630 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3573475 Phoenix Contact 1714968 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Verde 50 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3573475 Phoenix Contact 1714968 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Verde 50 UD(S).
Descripción
Bloque de terminales PCB, corriente nominal: 32 A, tensión nominal (III/2): 630 V, sección transversal nominal: 4 mm², número de potenciales: 3, número de filas: 1, número de polos por fila: 3, familia de productos: MKDS 5, paso: 6,35 mm, tipo de conexión: terminal de tornillo con manguito de tracción, forma de ataque del tornillo: ranura longitudinal L, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 5,1 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón. ¡El artículo se puede conectar en serie con diferentes números de polos!
