Similar a la imagen

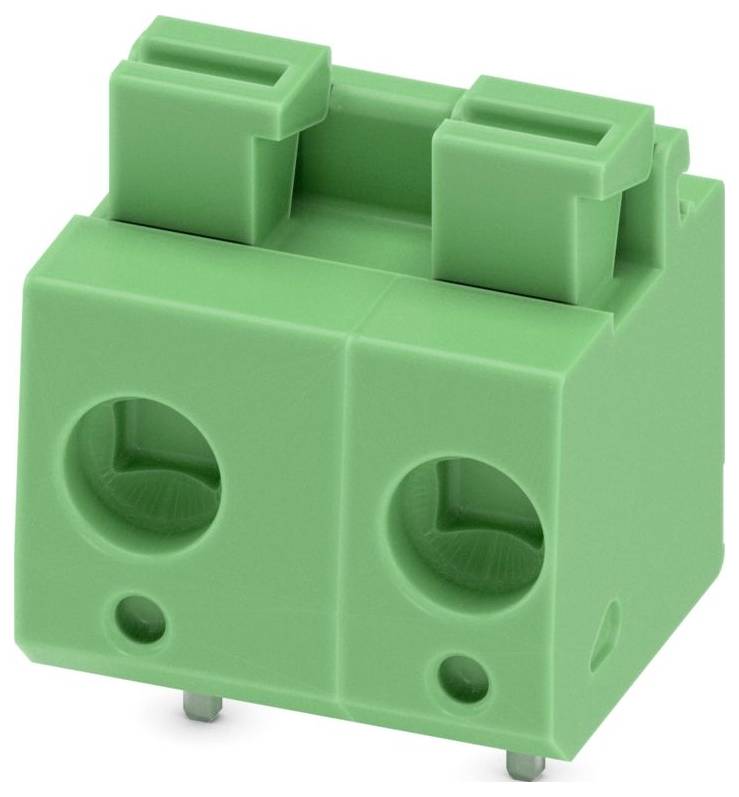

Phoenix Contact 1703083 Terminal para placas de circuito impreso 2.5 mm² Número de polos 2 Verde 250 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
7.5 mm
Número de polos por serie
2
Número de polos
2
conexión
Conexión de fuerza de resorte Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
138,65 €
3
2% = 10,17 €
135,26 €
5
3% = 23,65 €
133,92 €
10
4% = 56,30 €
133,02 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 250 UD(S).)
Total (138,65 € / Unidad)
138,65 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 250 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,14-2,5 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-1,5 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,14-2,5 mm²
- Sección transversal del conductor conectable (multifilar): 2,5-2,5 mm²
- Tipo de conexión del conductor: Conexión con resorte
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 2
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tipo de montaje en PCB: Contacto de conexión
- Método de fijación: soldadura
- Tensión de impulso nominal: 6 kV
- Corriente nominal: 16 A
- Temperatura de funcionamiento: -40-100 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,2 mm
- Longitud del pasador: 2,5 mm
- Paso del conector: 7,5 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
PTS 1,5/ 2-7,5-H
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Con conexión directa push-in
- RM
7.5 mm
- Número de series
1
- Número de polos por serie
2
- Número de polos
2
- serie
PTS
- conexión
Conexión de fuerza de resorte Push-In
- Corriente nominal
16 A
- Sección transversal cadena (min.)
0.14 mm²
- Corriente nominal: redondeada
16 A
- sección transversal maciza (min.)
0.14 mm²
- Sección transversal de hebra (máx.)
2.5 mm²
- sección transversal maciza (máx.)
2.5 mm²
- Dirección del enchufe
Vertical respecto a la placa de circuito impreso
- Material de contacto
Estaño
- Color del fabricante
Verde
- Fabricante de la pieza.
1703083
- Contenido
250 UD(S).
- Altura
16.1 mm
- Color de la carcasa
Verde
- Tensión de medición
630 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3572946 Phoenix Contact 1703083 Terminal para placas de circuito impreso 2.5 mm² Número de polos 2 Verde 250 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3572946 Phoenix Contact 1703083 Terminal para placas de circuito impreso 2.5 mm² Número de polos 2 Verde 250 UD(S).
Descripción
Bloque de terminales para PCB, corriente nominal: 16 A, tensión nominal (III/2): 630 V, sección transversal nominal: 1,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de producto: PTS 1.5/..-H, paso: 7,5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 2,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: embalado en una caja de cartón
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
