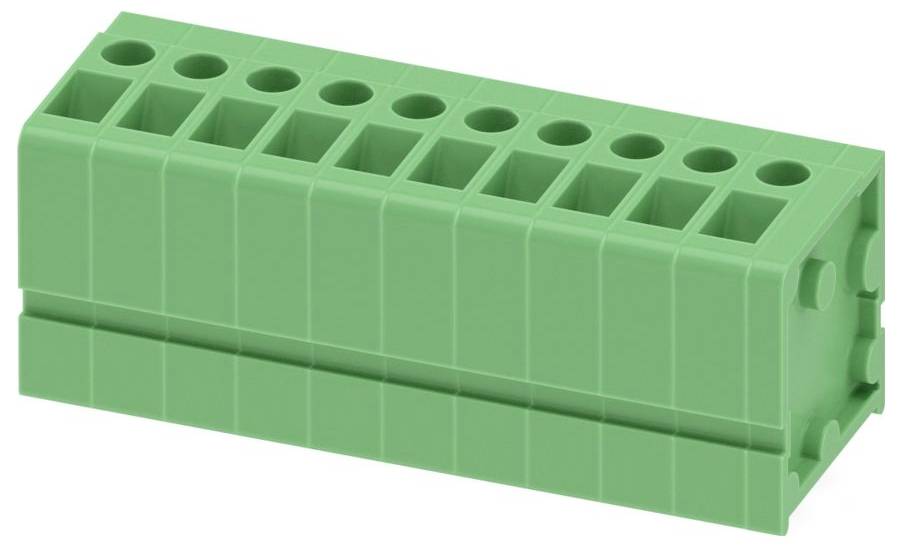

Similar a la imagen
Phoenix Contact 1700765 Terminal para placas de circuito impreso 2.5 mm² Número de polos 10 Verde 20 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
10
Número de polos
10
Dirección del enchufe
Vertical respecto a la placa de circuito impreso
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
172,26 €
3
2% = 12,60 €
168,06 €
5
3% = 29,35 €
166,39 €
10
4% = 69,90 €
165,27 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Total (172,26 € / Unidad)
172,26 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 20 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,2-2,5 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-1,5 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-2,5 mm²
- Sección transversal del conductor conectable (multifilar): 0,2-0,75 mm²
- Tipo de conexión del conductor: Conexión por tornillo
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 10
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tipo de montaje en PCB: Contacto de conexión
- Método de fijación: soldadura
- Tensión de impulso nominal: 4 kV
- Corriente nominal: 24 A
- Temperatura de funcionamiento: -40-100 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,2 mm
- Longitud del pasador: 3,5 mm
- Espacio entre conectores: 5 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
FRONT 2,5-V/SA 5/10
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Se puede alinear
- RM
5 mm
- Número de series
1
- Número de polos por serie
10
- Número de polos
10
- serie
FRONT
- Corriente nominal
24 A
- Sección transversal cadena (min.)
0.2 mm²
- Corriente nominal: redondeada
24 A
- sección transversal maciza (min.)
0.2 mm²
- Sección transversal de hebra (máx.)
2.5 mm²
- sección transversal maciza (máx.)
2.5 mm²
- Dirección del enchufe
Vertical respecto a la placa de circuito impreso
- Material de contacto
Estaño
- Color del fabricante
Verde
- Fabricante de la pieza.
1700765
- Contenido
20 UD(S).
- Altura
23.18 mm
- Color de la carcasa
Verde
- Tensión de medición
400 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3572908 Phoenix Contact 1700765 Terminal para placas de circuito impreso 2.5 mm² Número de polos 10 Verde 20 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3572908 Phoenix Contact 1700765 Terminal para placas de circuito impreso 2.5 mm² Número de polos 10 Verde 20 UD(S).
Descripción
Bloque de terminales PCB, corriente nominal: 24 A, tensión nominal (III/2): 400 V, sección transversal nominal: 2,5 mm², número de potenciales: 10, número de filas: 1, número de polos por fila: 10, familia de productos: FRONT 2.5-V/SA 5, paso: 5 mm, tipo de conexión: terminal de tornillo frontal, montaje: soldadura por ola, dirección de conexión conductor/placa: 90°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón. ¡El artículo se puede conectar en serie con diferentes números de polos!
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
