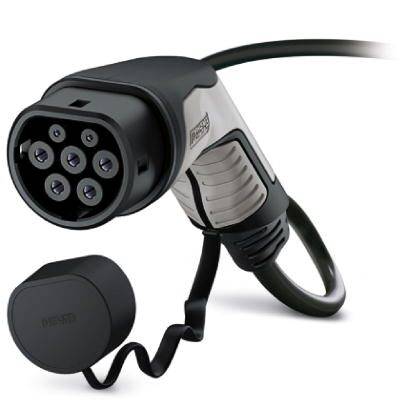

Name: Phoenix Contact 1623504 Cable de carga eMobility 4 m
Brand: Phoenix Contact
SKU: 2209264
Availability: BackOrder

Especificaciones técnicas

Color de la caja: negro
Color de la superficie del enchufe: negro
Color de la zona del asa: gris
Material de la carcasa: Plástico
Material del mango: Plástico blando
Material de la superficie del enchufe: Plástico
Material de la superficie de contacto: Ag
Carcasa exterior: negra
Color de la tapa protectora: negro
Material de la tapa protectora: Plástico blando
Vaina exterior, material: TPE-U

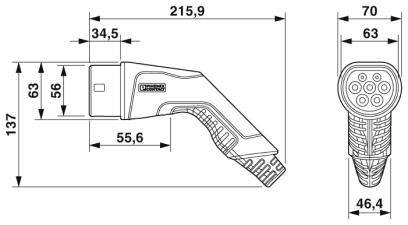

Ancho del conector de carga del vehículo: 70 mm
Altura del conector de carga del vehículo: 137 mm
Profundidad del conector de carga del vehículo: 215,9 mm
Longitud de desprendimiento: 60 mm ±15 mm
Temperatura ambiente (almacenamiento/transporte): -40 °C a +80 °C
Potencia máxima de carga: 16,63 kW

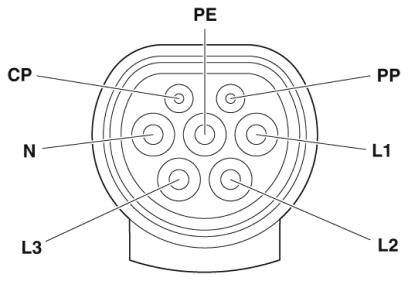

Número de contactos de alimentación: 5 (L1, L2, L3, N, PE)
Número de contactos de señal: 2 (CP, PP)
Corriente nominal de los contactos de señal: 2 A
Tensión nominal de los contactos de señal: 30 V/CA
Codificación de resistencia: 680 Ω (entre PE y PP)
Ciclos de conexión:> 10000
Fuerza de inserción:< 100 N
Fuerza de tracción:< 100 N
Radio de curvatura mínimo: 192 mm (15 x diámetro)
Tipo de cable: recto
Diámetro exterior del cable: 12,8 mm ±0,4 mm
Construcción del cable: 5 x 2,5 mm² + 1 x 0,5 mm²
Resistencia de la línea:< 0,00798 Ω/m

Tipo de producto: Cable de carga eMobility

Conexión A: Tipo 2

el puerto B: Cable, extremo abierto

Número de fases: Trifásico

ejecución: Línea C negro/gris

el modo de carga: Modo 3

La longitud del cable: 4 m

Tensión nominal: 480 V/AC

Corriente nominal: 20 A

Corriente nominal: redondeada: 20 A

: IP44
IP54

min temperatura.: -30 °C

Máx. Temperatura: +50 °C

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2209264 Phoenix Contact 1623504 Cable de carga eMobility 4 m

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2209264 Phoenix Contact 1623504 Cable de carga eMobility 4 m

Descripción

Superficie plateada de los contactos de alimentación y señal. Certificado según las normas IATF 16949:2016 e ISO 9001:2015.
