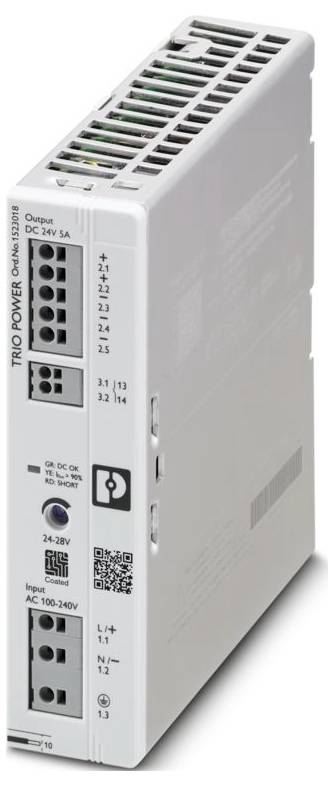

Similar a la imagen
Phoenix Contact 1523018 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Total (82,34 € / Unidad)
82,34 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: TRIO POWER
- Tipo de conexión: Conexión a presión
- Ancho: 35 mm
- Altura: 135 mm
- Profundidad: 120 mm
- Color: rojo, amarillo, verde (LED multicolor)
- Clase de inflamabilidad según UL 94: V0 (carcasa, terminales)
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 70 °C (> Reducción de potencia a 60 °C: 2,5 %/K)
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Regulaciones: EN 61000-4-11
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: Categoría de sobretensión
- Nivel de contaminación: 2
- Choque (funcionamiento): 18 ms, 30 g, por dirección espacial (IEC 60068-2-27)
- Vibración (funcionamiento): 10 Hz ... 50 Hz, amplitud ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Longitud de pelado: 10 mm (rígido/flexible/con casquillo)
- Posición de instalación: carril de montaje horizontal NS 35, EN 60715
- Rango de frecuencia: 0,15 MHz ... 80 MHz
- Etiquetado: EQUIPO DE CONTROL DE PROCESOS PARA LUGARES PELIGROSOS;(EN) Este equipo es adecuado para su uso en ubicaciones peligrosas de Clase I, División 2, Grupos A, B, C y D, o solo en ubicaciones no peligrosas.
- (FR) Este dispositivo es convenientemente único para su uso en atmósferas explosivas de clase I, división 2, grupos A, B, C y D o en atmósferas no explosivas.;(EN) ADVERTENCIA: Peligro de explosión: no conecte ni desconecte el equipo a menos que se haya apagado la alimentación o se sepa que el área no es peligrosa.
- (FR) ADVERTENCIA: riesgo de explosión: no hay conexión ni desconexión del equipo de manera que los alimentos estén en una cámara o la zona no sea peligrosa.;(EN) Si el equipo se utiliza de una manera no especificada por el fabricante, la protección que proporciona el equipo puede verse comprometida.
- (FR) El fabricante utiliza el equipo de forma no específica, por lo que la protección de cuatro años para este equipo es diferente.;(EN) Este equipo debe instalarse en un lugar adecuado, herramienta recinto cerrado con llave.
- (FR) Este equipo está instalado en una caja apropiada, cerrada por una llave o que no requiere el uso de una herramienta.
- Clase de protección I
- Frecuencia: 50 Hz
- Tecnología de conexión: Tecnología de conexión
- Rango de tensión de entrada nominal: 100 V CA...240 V CA
- Rango de voltaje de entrada: 100 V CC ... 240 V CC ±10%; 160 V CC ... 240 V CC ±10% (UL)
- Resistencia máxima a la tensión: 300 V CA 15 s
- Corriente de irrupción:< 33 A (25 °C)
- Integral de corriente de irrupción (I2t):< 0,55 A2s
- Tiempo de puenteo de corte de energía: típico 28 ms (120 V CA); típico 28 ms (230 V CA)
- Consumo de corriente: 1,29 A (100 V CC); 0,53 A (240 V CC)
- Selección del fusible adecuado para la protección de entrada: 6 A ... 16 A (característica B, C, D, K o equivalente)
- Eficiencia: típica 93% (120 V CA); típica 94% (230 V CA)
- Tensión de salida nominal: 24 V CC
- Rango de ajuste de voltaje de salida (USet): 24 V CC ... 28 V CC (> 24 V CC, potencia constante limitada)
- Corriente de salida nominal (IN): 5 A
- Impulso dinámico (IDyn.Boost): máx. 7,5 A (5 s)
- A prueba de cortocircuitos: sí
- Ralentí seguro: sí
- Potencia de salida (PN): 120 W
- Potencia de salida (PDyn. Boost): máx. 180 W (5 s)
- Capacidad de realimentación: ≤ 35 V CC
- Protección contra sobretensión en la salida (OVP): ≤ 35 V CC
- Ondulación: típica de 50 mVSS (a valores nominales)
- Tiempo de subida: ≤ 1 s (UOut = 10% ... 90%)
- Capacidad de conexión en serie: sí, para aumento de voltaje (observe el límite SELV).
- Pérdida máxima de potencia en ralentí:< 1,75 W (230 V CA)
- Pérdida máxima de potencia a carga nominal:< 6,51 W (230 V CA)
- Capacidad de conexión en paralelo: sí, para mayor potencia y redundancia.
- Protección del lado secundario: electrónica
- Entrada: simétrica de 2 kV (nivel de severidad de la prueba 4); asimétrica de 4 kV (nivel de severidad de la prueba 4)
- Posición: 3.x
- Conexión del conductor: Conexión del conductor
- rígido: 0,2 mm² ... 1,5 mm²; 0,5 mm² (recomendado)
- Flexible: 0,2 mm² ... 1,5 mm²; 0,5 mm² (recomendado)
- Flexible con casquillo sin funda de plástico: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (recomendado)
- flexible con extremo de alambre férula con Funda de plástico: 0,25 mm² ... 0,75 mm²; 0,5 mm² (recomendado)
- Salida: simétrica 1 kV (nivel de severidad de la prueba 3); asimétrica 2 kV (nivel de severidad de la prueba 3)
- Señal: desequilibrio de 1 kV (nivel de gravedad de la prueba 2)
- Señalización LED: Señalización LED
- Tipos de señalización: LED DC OK - Señal de estado de funcionamiento (UN = 24 V CC, IOut = IN)
- Función: Reenvío del estado operativo
- Contacto de conmutación (libre de potencial): OptoMOS
- Número de fases: 1
- Tensión de aislamiento de entrada/salida: 3 kV CA (prueba de tipo); 3,1 kV CC (prueba de unidad)
- MTBF (IEC 61709, SN 29500):> 3.300.000 h (25 °C);> 1.900.000 h (40 °C);> 880.000 h (60 °C)
- Texto adicional: Grado 3
- Dimensiones del artículo: Dimensiones del artículo
- Dimensión de instalación: Dimensión de instalación
- Instrucciones de instalación: se pueden apilar: horizontalmente 0 mm, verticalmente 50 mm
- Recubrimiento protector: sí
- Material de la capucha: Policarbonato
- Construcción del panel lateral: Aluminio
- Altitud de funcionamiento: ≤ 5000 m
- Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
- Código de temperatura: T4 (-25 ... +70 °C |> 60 °C, Reducción de potencia: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Designación estándar: Variación de red/baja tensión
- Equipos de medición, control, regulación y laboratorio de seguridad: Equipos de medición, control, regulación y laboratorio de seguridad
- Tensión extrabaja de protección: Tensión extrabaja de protección
- UL: UL
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
- Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
- Emisiones conducidas: Emisiones conducidas
- Radiación de interferencia: Radiación de interferencia
- Emisiones conducidas por DNV GL: Emisiones conducidas por DNV GL
- DNV: Clase B
- Emisión de interferencias de DNV GL: Emisión de interferencias de DNV GL
- Descarga estática: Descarga estática
- Descarga por contacto: 6 kV (nivel de severidad de la prueba 3)
- Descarga de aire: 8 kV (Nivel de severidad de la prueba: 3)
- Nota: Criterio A
- Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
- Intensidad del campo de prueba: 10 V/m (nivel de severidad de la prueba: 3)
- Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
- carga de choque (Surge): Carga de estrés por sobretensión (Surge)
- Interferencia conducida: Interferencia conducida
- Entrada/Salida/Señal: desequilibrada
- Voltaje: 230 V CA
- Caídas de tensión: Caídas de tensión
- Caída de tensión: 0%
- Criterios: Criterios
- Criterio A: Comportamiento operativo normal dentro de los límites especificados.
- Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
- Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
- Temperatura ambiente (tipo de arranque probado): -40 °C
- AWG: 24...16 (Cu);20 (recomendado)
- Funcionamiento con corriente alterna: funcionamiento con corriente alterna
- Formato de red: Red en estrella (TN, TT, IT (PE))
- Tensión típica de la red eléctrica nacional: 120 V CA; 230 V CA
- Tipo de tensión de alimentación: CA
- Rango de frecuencia (fN): 50 Hz ... 60 Hz ±10 %
- Circuito de protección: Protección contra transitorios | Varistor
- Factor de potencia (cos phi): 0,93 (230 V CA)
- Corriente de fuga a PE:< 3,5 mA
- Funcionamiento en CC: funcionamiento en CC
- Reducción de potencia: 60 °C ... 70 °C
- Desviación de la regla:< 1% (distribución de carga estática del 10% al 90%).< 3% (distribución de carga dinámica del 10% al 90%).< 0,1% (cambio de voltaje de entrada ±10%)
- Factor de cresta: típico 1,72 (120 V CA); típico. 1,89 (230 V CA)
- Directiva de protección medioambiental: Directiva RoHS 2011/65/UE; RAEE; REACH
- Distancia de instalación derecha/izquierda: 0 mm / 0 mm
- Distancia de instalación superior/inferior: 50 mm / 50 mm
- Corrientes armónicas: Corrientes armónicas
- Parpadeo: Parpadeo
- Número de períodos: 1 período
- Emisiones: Emisiones según EN 61000-6-3 (zonas residenciales y comerciales) y EN 61000-6-4 (zonas industriales).
- Inmunidad a las interferencias: Inmunidad a las interferencias según EN 61000-6-1 (residencial) y EN 61000-6-2 (industrial).
- Fusible de entrada del dispositivo: 6,3 A interno (protección del dispositivo)
- Pérdida de potencia mínima en reposo:< 2,14 W (120 V CA)
- Pérdida de potencia mínima a carga nominal:< 8,54 W (120 V CA)
- Protección integrada: no
- Identificación de polos: 3.1 (13), 3.2 (14)
- LED apagado: Entrada de tensión de alimentación CA no disponible (desde)
- LED encendido (verde), CC OK: UOut> 21 V CC e IOut< 0,9 x IN (uno (verde), CC OK)
- Salida de señal de CC correcta: Salida de señal de CC correcta
- Tipo de señalización: Contacto de conmutación CC OK - Estado de la señal Funcionamiento (UN = 24 V CC, IOut = IN)
- Tensión de conmutación: máx. 30 V CC (SELV)
- Capacidad de conducción de corriente: máx. 100 mA
- Estado de la condición (contacto cerrado): UOut> 21 V CC e IOut< 0,9 x IN (contacto cerrado)
- Estado de la condición (contacto abierto): UOut< 21 V CC o IOut> 0,9 x IN (promedio durante 60 s) (contacto abierto)
- Nivel de funcionamiento (reducción de la potencia de salida):> 2000 m (Reducción: 10 %/1000 m)
- EN 61010-2-201: III (≤ 2000 m); II (≤ 5000 m)
- Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento): Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento)
- Seguridad eléctrica: Seguridad eléctrica
- Separación segura: Separación segura
- Limitación de las corrientes armónicas de la red: Limitación de las corrientes armónicas de la red
- Variación/subtensión de la red: Variación/subtensión de la red
- LED encendido (amarillo), IOut> 90%: UOut> 21 V CC e IOut> 0,9 x ENTRADA (uno (amarillo), SALIDA> 90%)
- LED encendido (rojo), ISHORT: UOut< 21 V CC e IOut> 0,9 x PULG (uno (rojo), ISHORT)
- LED encendido (rojo intermitente) OVP: UOUT> OVP (Protección contra sobretensión) (encendido (parpadeo rojo))
- Profundidad (profundidad del dispositivo (riel de montaje)): 115 mm (profundidad del dispositivo (riel de montaje))
- Voltaje adicional de seguridad: Voltaje adicional de seguridad
- ANSI/UL 121201: ANSI/UL 121201
- Tensión de entrada (nominal)
AC 100 V - 240 V
- Tipo de producto
Alimentación de corriente
- Tensión de entrada (mín.)
100 V/AC
100 V/DC
- Tensión de entrada (máx.)
240 V/AC
240 V/DC
- Corriente de salida (máx.)
5 A
- Corriente de salida (máx.) - redondeada
5 A
120 W
- Tipo de salida (fuentes de alimentación)
Ajustable
- fases
1
- Tensión de salida (nom.)
24 V/DC
- conexión
Conexión de fuerza de resorte Push-In
- Dimen.
(Lon. x Anch. x Alt.) 120 x 35 x 135 mm
- Tensión de salida (máx.)
28 V/DC
- Tensión de salida (mín.)
24 V/DC
- Temperatura de funcionamiento (máx.)
70 °C
- Temperatura de servicio (máx.) (reducción)
70 °C
- Temperatura de servicio (mín.) (reducción)
60 °C
- Temperatura de funcionamiento (min.)
-25 °C
- Fabricante de la pieza.
1523018
- Contenido
1 UD(S).
- Dispositivos de alimentación, características
Esmaltado de protección
- Anchura
35 mm
- Altura
135 mm
- longitud
120 mm
IP20
- Máx. Temperatura
70 °C
- min temperatura.
-25 °C
- tipo
TRIO3-PS/1AC/24DC/5/CO
- Rendimiento
94 %
- Profundidad
120 mm
- Altura de montaje
135 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3569150 Phoenix Contact 1523018 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3569150 Phoenix Contact 1523018 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).
Descripción
Fuente de alimentación conmutada primaria, TRIO POWER, conexión de inserción, montaje en carril DIN, entrada: monofásica, salida: 24 V CC / 5 A, ajustable de 24 V CC a 28 V CC.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Búsquedas frecuentes de Fuentes de alimentación para carril DIN:
También podría interesarte
(*Los precios no incluyen el IVA)
Enviado por Conrad Electronic
11,76 €*
Enviado por Conrad Electronic
27,72 €*
Enviado por Conrad Electronic
19,32 €*
Enviado por Conrad Electronic
20,16 €*
Enviado por Conrad Electronic
14,28 €*
Enviado por Conrad Electronic
26,88 €*
Enviado por Conrad Electronic
15,96 €*
Enviado por Conrad Electronic
9,24 €*
Enviado por Conrad Electronic
11,76 €*
Enviado por Conrad Electronic
11,76 €*
Enviado por Conrad Electronic
12,60 €*
Enviado por Conrad Electronic
7,97 €*
Enviado por Conrad Electronic
13,44 €*
Enviado por Conrad Electronic
63,86 €*
Enviado por Conrad Electronic
12,60 €*
Enviado por Conrad Electronic
13,44 €*
Enviado por Conrad Electronic
50,41 €*
Enviado por Conrad Electronic
7,97 €*
Enviado por Conrad Electronic
168,06 €*
Enviado por Conrad Electronic
234,45 €*
