Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Elemento de descarga de sobretensión Piece 1 UD(S).

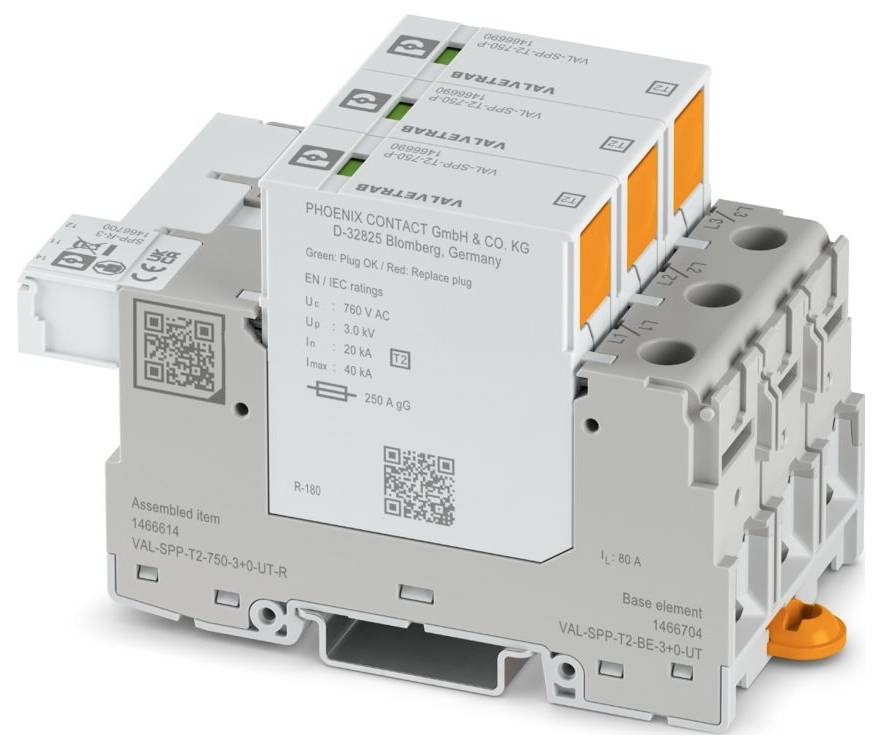

Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Elemento de descarga de sobretensión Piece 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (226,05 € / Unidad)
226,05 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: VAL-SPP
  • Clase de prueba IEC: II;T2
  • Diseño: Módulo de riel de montaje enchufable de dos partes
  • Número de polos: 3
  • Mensaje de fallo de protección contra sobretensiones: contacto de señalización remota visual
  • Tensión nominal UN: 554/960 V CA ±10% (TN-C); 690 V CA ±10% (IT)
  • Visualización / Notificación remota: Visualización / Notificación remota
  • Función de conmutación: Cambiador
  • Tipo de conexión: Conexión a presión
  • Rosca del tornillo: M5
  • Par de apriete: 30 lbf-in.
  • Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 14 ... 2
  • Ancho: 53,4 mm
  • Altura: 109,1 mm
  • Profundidad: 71,5 mm (incluido el riel de montaje de 7,5 mm)
  • Unidad de división: 3 TE
  • Color: gris (RAL 7042); gris claro (RAL 7035)
  • Clase de inflamabilidad según UL 94: V-0
  • Material de la carcasa: PA 6.6-FR 20% GF; PBT
  • Tensión continua máxima UC: 760 V CA
  • Corriente del conductor de protección IPE: ≤ 1 mA
  • Corriente de impulso de descarga nominal ln (8/20) µs: 20 kA
  • Corriente de descarga total ITotal (8/20) µs: 120 kA
  • Tiempo de respuesta tA: ≤ 25 ns
  • Fusible de capacidad máxima requerida: 1 A (gG)
  • Condiciones ambientales: Condiciones ambientales
  • Clase de protección: IP20C (cuando está instalado)
  • Temperatura ambiente (funcionamiento): -40 °C ... 85 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 5000 m (sobre el nivel del mar)
  • Normas/Regulaciones: EN 61643-11
  • Nota: 2012 + A11:2018
  • Tipo de montaje: Carril de montaje: 35 mm
  • Tipo EN: T2
  • Sistema de alimentación eléctrica IEC: TN-C;IT
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Frecuencia nominal fN: 50 Hz (60 Hz)
  • Valor CTI del material: 600
  • Material aislante: PA 6.6-FR 20% GF; PBT
  • Grupo de materiales: I
  • Rutas de protección: LL;LG
  • Consumo de energía en modo de espera del PC: ≤ 1200 mVA
  • Corriente de descarga máxima Imax (8/20) µs: 40 kA
  • Nivel de protección ascendente: ≤ 3 kV
  • Tensión residual Ures: ≤ 3 kV (en In); ≤ 2,7 kV (a 10 kA); ≤ 2,5 kV (a 5 kA); ≤ 2,3 kV (a 3 kA)
  • Comportamiento de TOV en UT: 1005 V CA (5 s / modo de resistencia); 1316 V CA (120 min / modo de fallo seguro)
  • Humedad admisible (operativa): 5% ... 95%
  • Choque (operación): 25 g (medio seno / 11 ms / 3x ±X, ±Y, ±Z)
  • Vibración (funcionamiento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
  • Especificaciones UL: Especificaciones UL
  • Sistema de distribución de energía: Delta
  • Frecuencia nominal: 50/60 Hz
  • Tipo de SPD: 4CA
  • Designación de la conexión: Contacto de señalización remota de fallos
  • Tensión de funcionamiento: 250 V CA
  • Longitud de desprendimiento: 8 mm
  • Contacto de señalización remota defectuoso: Contacto de señalización remota defectuoso
  • Corriente de carga nominal IL: 80 A (25 mm²)
  • Capacidad de resistencia a cortocircuitos ISCCR: 25 kA
  • Fusible máximo para cableado V-through: 80 A (gG)
  • Fusible máximo para cableado de línea derivada: 250 A (gG)
  • Tensión continua máxima MCOV (LG): 750 V CA
  • Tensión nominal: 600 V CA
  • Tensión límite medida MLV (LG): 3120 V
  • Visualización UL / Notificación remota: Visualización UL / Notificación remota
  • Corriente de funcionamiento CA: 5 mA CA ... 1 A CA
  • Datos del conector UL: Datos del conector UL
  • Tensión continua máxima MCOV (LL): 1500 V CA
  • Tensión límite medida MLV (LL): 6240 V
  • General: General
  • Corriente de impulso de descarga nominal In: 20 kA
  • 2 conductores de la misma sección transversal, flexibles, con doble casquillo y funda de plástico: 1,5 mm² ... 16 mm²
  • Sección transversal del conductor flexible con casquillo y funda de plástico: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor flexible con casquillo, sin funda de plástico: 0,25 mm² ... 0,75 mm²
  • Tipo de aislamiento: El producto cuenta con aislamiento doble/reforzado entre los circuitos principal y auxiliar.
  • Temperatura ambiente (instalación): -5 °C ... 50 °C
  • Tensión de funcionamiento CA: 5 V CA ... 250 V CA (≤ 2000 m (snm)); 5 V CA ... 150 V CA (≤ 5000 m (snm))
  • Tensión de funcionamiento CC: 30 V CC
  • Corriente de funcionamiento CC: 200 mA CC
Tipo de producto

Elemento de descarga de sobretensión

Tensión nominal

600 V/AC

ejecución

Módulo de riel de montaje enchufable de dos piezas

IP20C (en estado integrado)

Fabricante de la pieza.

1466614

Tipo

2

Dimen.

(Anch. x Alt. x Prof.) 53.4 x 109.1 x 71.5 mm

Anchura

53.4 mm

Altura

109.1 mm

Profundidad

71.5 mm

Contenido

1 UD(S).

Tipo de embalaje

Piece

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Elemento de descarga de sobretensión Piece 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Elemento de descarga de sobretensión Piece 1 UD(S).

Descripción

Pararrayos enchufable, de tipo 2 / clase II, para redes de alimentación trifásicas con PE y N combinados en un conductor (sistema de 4 hilos: L1, L2, L3, PEN), con contacto de señalización remota.
