Phoenix Contact 1408954 Cable de conexión Conector RJ45 5 m Número de polos: 8 1 UD(S).

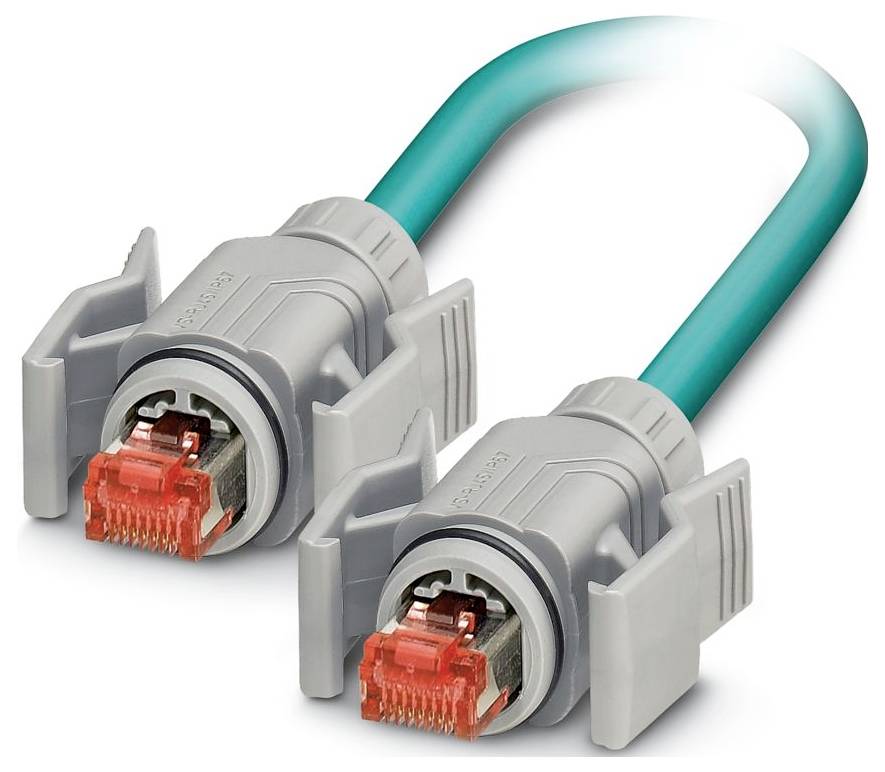

Phoenix Contact 1408954 Cable de conexión Conector RJ45 5 m Número de polos: 8 1 UD(S).-0
Similar a la imagen
Tipo de producto
Cable de conexión
diseño
Conector RJ45
Norma de conectores
Ethernet
Un lado de conexión
Conector RJ45
Lado del terminal B
Conector RJ45
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
55,45 €
3
3% = 5,37 €
53,66 €
5
5% = 12,60 €
52,93 €
10
5% = 30,00 €
52,45 €
25
6% = 88,50 €
51,91 €
Los descuentos por cantidad varían según el vendedor
Total (55,45 € / Unidad)
55,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: RJ45 BASIC IE8 CAT5
  • Número de polos: 8
  • Tensión nominal UN: 48 V
  • Clase de inflamabilidad según UL 94: V2
  • Grado de protección: IP67; IP65
  • Temperatura ambiente (funcionamiento): -40 °C ... 80 °C (cable, instalación fija); -20 °C ... 80 °C (cable, instalación flexible)
  • Nivel de contaminación: 2
  • Material de la superficie de contacto: Ni/Au
  • Velocidad de transmisión: 1 Gbit/s
  • Corriente nominal IN: 1 A
  • Diámetro exterior del cable: 6,40 mm ±0,2 mm
  • Carcasa exterior, material: PUR
  • Material conductor: hilos de cobre desnudo
  • Longitud del cable: 5,00 m
  • Sección transversal del conductor: 4 x 2 x 0,14 mm²
  • Tensión nominal (III/3): 72 V (CC)
  • Carcasa exterior, color: azul agua RAL 5021
  • Color (carcasa): gris
  • Resistencia de aislamiento: ≥ 5 GΩ*km
  • Material de contacto: CuSn
  • Material del soporte de contacto: PC
  • Peso de la línea: 47 kg/km
  • Estilo UL AWM: 20963 (80 °C/30 V)
  • Protegido: sí
  • Tipo de cable: Ethernet flexible CAT5, 4 pares [94B]
  • Línea de señal de estructura conductora: 7 x 0,16 mm
  • Línea de señal AWG: 26
  • Diámetro del cable con aislamiento: 0,96 mm
  • Material para el aislamiento del conductor: PE espumado
  • Cable de un solo núcleo, color: blanco/azul-azul, blanco/naranja-naranja, blanco/verde-verde, blanco/marrón-marrón
  • Espesor de la pared exterior: 1,05 mm
  • Cableado total: 4 pares al alma
  • Tensión nominal del cable: ≤ 100 V
  • Radio de curvatura mínimo, instalado permanentemente: 4 x D
  • Radio de curvatura mínimo, dispuesto de forma flexible: 8 x D
  • Radio de curvatura mínimo, instalado permanentemente: 26 mm
  • Radio de curvatura mínimo, instalación flexible: 52 mm
  • Retardancia a la llama: según IEC 60332-1-2
  • Resistencia al aceite: según EN 60811-2-1
  • Ciclos de apareamiento: ≥ 750
  • Conexión 1: Conexión 1
  • Puerto 2: Puerto 2
  • Libre de halógenos: según la norma IEC 60754-1
  • Construcción del conductor: 4x2xAWG26/7, SF/UTP
  • Cobertura óptica de la pantalla: 70%
  • Resistencia del bucle: ≤ 290,00 Ω/km
  • Impedancia característica: 100 Ω ±5 Ω (a 100 MHz)
  • Tensión de prueba cable/cable: 700 V (50 Hz, 1 min.)
  • Tensión de prueba conductor/pantalla: 700,00 V (50 Hz, 1 min.)
  • Trenzado de pares: 2 cables por par
  • Tipo de sensor: Ethernet
  • Tipo/categoría de señal: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
  • Características de transmisión (categoría): CAT5 (IEC 11801:2002)
  • Tiempo de propagación de la señal: 5,3 ns/m
  • Resistencia de acoplamiento: ≤ 100,00 mΩ/m (a 10 MHz)
  • Capacitancia de línea: 48 nF/km (a 1 kHz)
  • Resistencia a la tracción: ≤ 100 N
  • Diafonía en el extremo cercano (NEXT): 71,3 dB (a 1 MHz); 62,3 dB (a 4 MHz); 56,3 dB (a 10 MHz); 53,2 dB (a 16 MHz); 51,8 dB (a 20 MHz); 48,9 dB (a 31,25 MHz); 44,4 dB (a 62,5 MHz); 41,3 dB (a 100 MHz)
  • Diafonía de extremo cercano con suma de potencia (PSNEXT): 62,3 dB (a 1 MHz); 53,3 dB (a 4 MHz); 47,3 dB (a 10 MHz); 44,2 dB (a 16 MHz); 42,8 dB (a 20 MHz); 39,9 dB (a 31,25 MHz); 35,4 dB (a 62,5 MHz); 32,3 dB (a 100 MHz)
  • Pérdida de retorno (RL): 23 dB (a 4 MHz); 24,1 dB (a 8 MHz); 25 dB (a 10 MHz); 25 dB (a 16 MHz); 25 dB (a 20 MHz); 23,6 dB (a 31,25 MHz); 21,5 dB (a 62,5 MHz); 20,1 dB (a 100 MHz)
  • Atenuación del blindaje: 3,2 dB (a 1 MHz); 6 dB (a 4 MHz); 9,5 dB (a 10 MHz); 12,1 dB (a 16 MHz); 13,6 dB (a 20 MHz); 17,1 dB (a 31,25 MHz); 24,8 dB (a 62,5 MHz); 32 dB (a 100 MHz)
  • Temperatura ambiente (instalación): -20 °C ... 80 °C
  • Velocidad de transferencia: 1 Gbit/s
  • Dibujo dimensional: Diagrama de pines del conector RJ45
  • Diseño: Conector RJ45, recto, de 8 pines, con mecanismo de bloqueo.
  • Fuerza de inserción: 30 N (por contacto de señal)
  • Fuerza de tracción: 50 N (por contacto de señal)
  • Ethernet flexible CAT5, 4 pares [94B]: Ethernet flexible CAT5, 4 pares [94B]
tipo

NBC-R4MC/5,0-94B/R4MC

Tipo de producto

Cable de conexión

diseño

Conector RJ45

Norma de conectores

Ethernet

Un lado de conexión

Conector RJ45

Lado del terminal B

Conector RJ45

Número de polos

8

La longitud del cable

5 m

Material de cubierta

PUR

Tensión nominal

48 V

Øe

6.40 mm

Calibre de cable (cableado de sensores actuadores)

0.14 mm²

conexión

RJ45

Color del cable

Azul agua

Material de contacto

CuSn

Superficie de contacto

Ni/Au

IP67

IP65

características especiales

Sin halógenos

Blindado

min temperatura.

-40 °C

Máx. Temperatura

80 °C

Fabricante de la pieza.

1408954

Contenido

1 UD(S).

Ø cable

6.40 mm

Ø del cable (máx.)

6.40 mm

Ø de capacidad de cables

6.40 mm (max)

Tensión de medición

48 V

Blindado

Sí

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3586462 Phoenix Contact 1408954 Cable de conexión Conector RJ45 5 m Número de polos: 8 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3586462 Phoenix Contact 1408954 Cable de conexión Conector RJ45 5 m Número de polos: 8 1 UD(S).

Descripción

Cable de red, clase de protección: IP67, longitud del cable: 5 m, número de polos: 8, 1 Gbit/s, CAT5, salida del cable: recta, Ethernet
