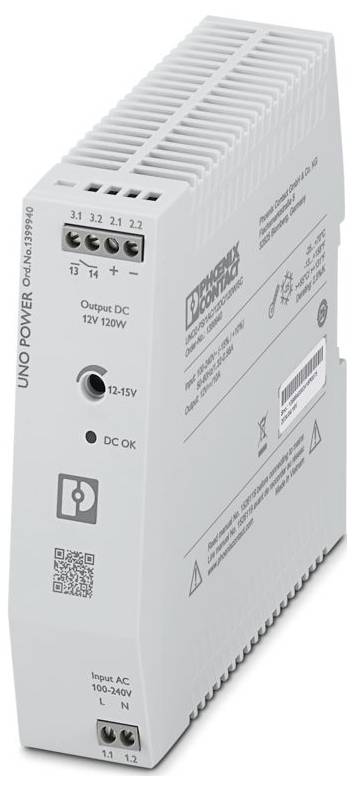

Similar a la imagen
Phoenix Contact 1399940 Alimentación de corriente 12 V/DC 10 A 120 W Contenido 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Total (63,86 € / Unidad)
63,86 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: UNO POWER
- Tipo de conexión: Conexión por tornillo
- Par de apriete: 0,5 Nm ... 0,6 Nm; 4 lbf-in. ... 5 lbf-in.
- Ancho: 35 mm
- Altura: 130 mm
- Profundidad: 129 mm
- Color: verde
- Clase de inflamabilidad según UL 94: V0 (carcasa, terminales)
- Material de la carcasa: PC
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 70 °C (> Reducción de potencia a 55 °C: 2,5 %/K)
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Regulaciones: EN 61000-4-11
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: Categoría de sobretensión
- Nivel de contaminación: 2
- Choque (funcionamiento): 18 ms, 30 g, por dirección espacial (IEC 60068-2-27)
- Vibración (funcionamiento): 10 Hz ... 50 Hz, amplitud ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciclos
- Longitud de desprendimiento: 8 mm
- Posición de instalación: carril de montaje horizontal NS 35, EN 60715
- Rango de frecuencia: 0,15 MHz ... 80 MHz
- Marcado: Esquema CB (IEC 61010-1, IEC 61010-2-201)
- Clase de protección: II
- Frecuencia: 50 Hz
- Rango de tensión de entrada nominal: 100 V CA...240 V CA
- Rango de voltaje de entrada: 100 V CA ... 240 V CA -15% ... +10%
- Corriente de arranque: típica 35 A (a 25 °C)
- Integral de corriente de irrupción (I2t):< 0,3 A2
- Tiempo de puenteo de corte de energía: típico 25 ms (120 V CA); típico. 27 ms (230 V CA)
- Consumo de corriente: 1,32 A (100 V CA); 1,1 A (120 V CA); 0,58 A (230 V CA); 0,56 A (240 V CA)
- Tiempo de encendido: típico 1 s
- Selección del fusible adecuado para la protección de entrada: 6 A ... 16 A (característica B, C, D, K o equivalente)
- Eficiencia: típica 93,1% (120 V CA); típica 94,4% (230 V CA)
- Tensión de salida nominal: 12 V CC
- Rango de ajuste de voltaje de salida (USet): 12 V CC ... 15 V CC (> 12 V CC, potencia constante limitada)
- Corriente de salida nominal (IN): 10 A
- A prueba de cortocircuitos: sí
- Potencia de salida (PN): 120 W
- Capacidad de realimentación: ≤ 25 V CC
- Protección contra sobretensión en la salida (OVP): ≤ 25 V CC
- Ondulación: típica de 25 mVSS (a valores nominales)
- Tiempo de ascenso:< 1 s (UOut = 10 % ... 90 %)
- Capacidad de conexión en serie: sí, para aumento de voltaje.
- Pérdida máxima de potencia en ralentí:< 0,4 W (230 V CA)
- Pérdida máxima de potencia a carga nominal:< 7 W (230 V CA)
- Conexión en paralelo: sí, para mayor potencia y redundancia con diodo.
- Protección del lado secundario: electrónica
- Entrada: 2 kV (nivel de severidad de la prueba 4 - simétrico); 4 kV (nivel de severidad de la prueba 4 - asimétrico)
- Posición: 3.x
- Conexión del conductor: Conexión del conductor
- rígido: 0,2 mm² ... 2,5 mm²
- flexible: 0,2 mm² ... 2,5 mm²
- Flexible con extremo de alambre y casquillo sin funda de plástico: 0,25 mm² ... 2,5 mm²
- Flexible con casquillo de alambre y funda de plástico: 0,25 mm² ... 2,5 mm²
- rígido (AWG): 24 ... 14 (Cu)
- Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
- Señal: Señal
- Señalización LED: Señalización LED
- Tipos de señalización: LED DC OK - Señal de estado de funcionamiento (UN = 24 V CC, IOut = IN)
- Función: Reenvío del estado operativo
- Contacto de conmutación (libre de potencial): OptoMOS
- Número de fases: 1
- Tensión de aislamiento de entrada/salida: 4 kV CA (prueba de tipo); 3,75 kV CA (prueba de unidad)
- MTBF (IEC 61709, SN 29500):> 1501000 h (25 °C);> 913000 h (40 °C);> 515000 h (55 °C)
- Vida útil esperada (condensadores electrolíticos): Vida útil esperada (condensadores electrolíticos)
- Corriente: 10 A
- Temperatura: 25 °C
- Hora: 312000 h
- Texto adicional: Grado 3
- Dimensiones del artículo: Dimensiones del artículo
- Dimensión de instalación: Dimensión de instalación
- Instrucciones de montaje: se pueden apilar: horizontalmente 0 mm, verticalmente 30 mm
- Material de la carcasa: Plástico
- Altitud operativa: ≤ 5000 m (> 2000 m, reducción de potencia: 10 %/1000 m)
- Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
- Código de temperatura: T4 (-25 ... +70 °C |> 55 °C, Reducción de potencia: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Designación estándar: Limitación de corrientes armónicas de la red eléctrica
- Tensión extrabaja de protección: Tensión extrabaja de protección
- UL: UL
- SIQ: SIQ
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
- Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
- Requisitos de compatibilidad electromagnética (CEM) Inmunidad: EN 61000-6-2
- Emisiones conducidas: Emisiones conducidas
- Radiación de interferencia: Radiación de interferencia
- Descarga estática: Descarga estática
- Descarga por contacto: 6 kV (nivel de severidad de la prueba 3)
- Descarga de aire: 8 kV (Nivel de severidad de la prueba: 3)
- Nota: Criterio A
- Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
- Intensidad del campo de prueba: 10 V/m (nivel de severidad de la prueba: 3)
- Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
- Estrés repentino: Estrés repentino
- Interferencia conducida: Interferencia conducida
- Voltaje: 230 V CA
- Caídas de tensión: Caídas de tensión
- Caída de tensión: 0%
- Criterios: Criterios
- Criterio A: Comportamiento operativo normal dentro de los límites especificados.
- Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
- Temperatura ambiente (tipo de arranque probado): -40 °C
- AWG: 24 ... 14 (Cu)
- Funcionamiento con corriente alterna: funcionamiento con corriente alterna
- Tipo de red: TN, TT, IT (PE)
- Tensión típica de la red eléctrica nacional: 120 V CA; 230 V CA
- Tipo de tensión de alimentación: CC
- Rango de frecuencia (fN): 50 Hz ... 60 Hz ±10 %
- Circuito de protección: Protección contra sobretensiones transitorias | Varistor
- Corriente de fuga a PE:< 0,25 mA
- Desviación de la regla:< 1% (distribución de carga estática del 10% al 90%).< 3% (distribución de carga dinámica del 10% al 90%).< 0,1% (cambio de voltaje de entrada ±10%)
- Factor de cresta: típico 1,68 (120 V CA); típico. 1,83 (230 V CA)
- Distancia de instalación derecha/izquierda: 0 mm / 0 mm
- Distancia de instalación superior/inferior: 30 mm / 30 mm
- Corrientes armónicas: Corrientes armónicas
- Parpadeo: Parpadeo
- Número de períodos: 1 período
- Material de la carcasa: policarbonato
- Emisiones: Emisiones según EN 61000-6-3 (zonas residenciales y comerciales) y EN 61000-6-4 (zonas industriales).
- Entrada/Salida: desequilibrada
- Fusible de entrada del dispositivo: 3,15 A interno (protección del dispositivo), de acción lenta.
- Pérdida de potencia mínima en reposo:< 0,55 W (120 V CA)
- Pérdida de potencia mínima a carga nominal:< 9 W (120 V CA)
- Integrado Protección: no
- Identificación de polos: 3.1 (13), 3.2 (14)
- Tipo de señalización: Contacto de conmutación CC OK - Estado de la señal Funcionamiento (UN = 24 V CC, IOut = IN)
- Tensión de conmutación: máx. 30 V CA/CC; máx. 60 V CC
- Capacidad de conducción de corriente: máx. 50 mA
- Estado de la condición (contacto cerrado): UOUT> 0,9 x UN (contacto cerrado)
- Estado de la condición (contacto abierto): UOUT< 0,9 x ONU (contacto abierto)
- Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento): Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento)
- Seguridad eléctrica: Seguridad eléctrica
- Separación segura: Separación segura
- Limitación de las corrientes armónicas de la red: Limitación de las corrientes armónicas de la red
- Profundidad (profundidad del dispositivo (riel de montaje)): 125 mm (profundidad del dispositivo (riel de montaje))
- Material de la barra para los pies: PBT (tereftalato de polibutileno)
- Tipo de cabeza del tornillo de accionamiento: Ranurado L
- Relé de salida de señal 13/14: Relé de salida de señal 13/14
- Tipo de producto
Alimentación de corriente
- Tensión de entrada (mín.)
100 V/AC
- Tensión de entrada (máx.)
240 V/AC
- Corriente de salida (máx.)
10 A
- Corriente de salida (máx.) - redondeada
10 A
120 W
- Tipo de salida (fuentes de alimentación)
Ajustable
- fases
1
- Tensión de salida (nom.)
12 V/DC
- conexión
Atornillar
- Dimen.
(Lon. x Anch. x Alt.) 129 x 35 x 130 mm
- Tensión de salida (máx.)
15 V/DC
- Tensión de salida (mín.)
12 V/DC
- Temperatura de funcionamiento (máx.)
70 °C
- Temperatura de servicio (máx.) (reducción)
70 °C
- Temperatura de servicio (mín.) (reducción)
55 °C
- Temperatura de funcionamiento (min.)
-25 °C
- Fabricante de la pieza.
1399940
- Contenido
1 UD(S).
- MTBF
1501000 h
- Dispositivos de alimentación, características
Tensión de salida regulable
- Anchura
35 mm
- Altura
130 mm
- longitud
129 mm
IP20
- Máx. Temperatura
70 °C
- min temperatura.
-25 °C
- tipo
UNO2-PS/1AC/12DC/120W/SC
- Rendimiento
94.4 %
- Profundidad
129 mm
- Altura de montaje
130 mm
35 mm
130 mm
129 mm
130 mm
FALSE
TRUE
AC
120 W
TRUE
Screw connection
TRUE
FALSE
TRUE
IP20
FALSE
12-15 V
TRUE
85-264 V
85-264 V
TRUE
None
10 A
12 V
10 A
None
Other
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3588096 Phoenix Contact 1399940 Alimentación de corriente 12 V/DC 10 A 120 W Contenido 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3588096 Phoenix Contact 1399940 Alimentación de corriente 12 V/DC 10 A 120 W Contenido 1 UD(S).
Descripción
Fuente de alimentación conmutada primaria, UNO POWER, terminales de tornillo, montaje en carril DIN, entrada: monofásica, salida: 12 V CC / 10 A, ajustable de 12 V CC a 15 V CC.
